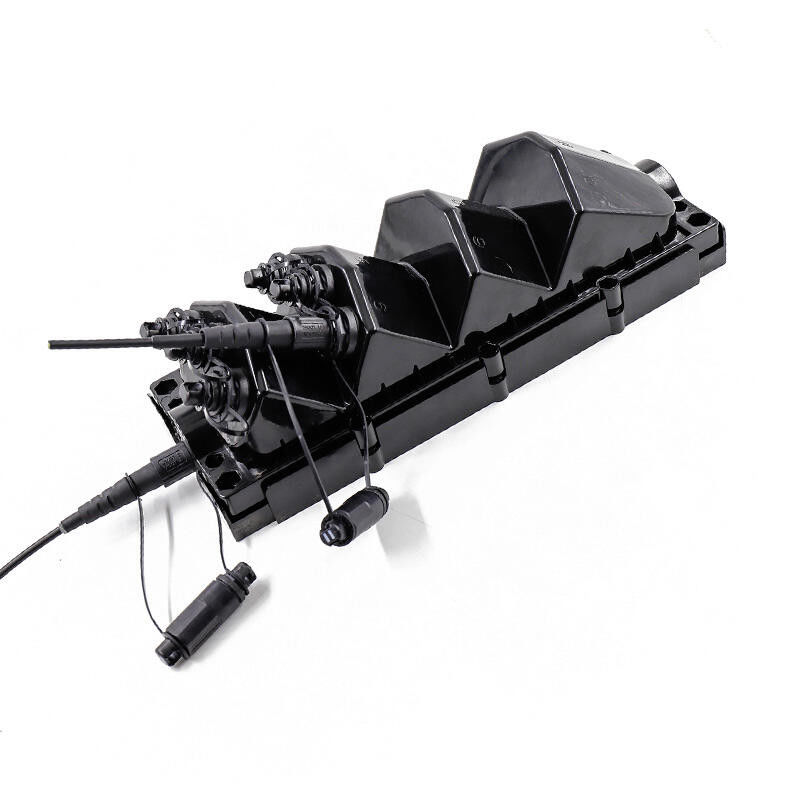

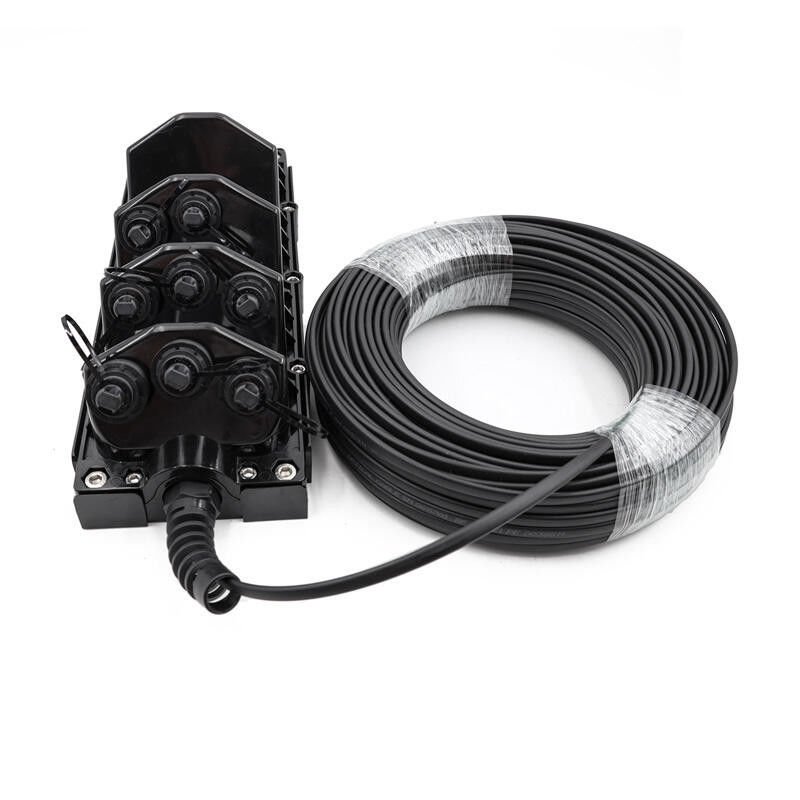

Su Geçirmez IP67 48 Çekirdekli Suya Dayanıklı FTTX FTTA Saha Muhafazası

Açıklama

FTTX Muhafaza, dış mekan kullanımı için yeni bir ekonomik fiber dağıtılmış çözümdür.Geleneksel ürünleri karşılaştırın, FTTX Muhafazanın kullanımı kolaydır ve yüksek uyumluluğa sahiptir.Farklı durumlara göre duvara montaj, hava montajı veya tutma direği montajı için kullanılabilir. FTTX Muhafazası sadece FTTH alanında değil, aynı zamanda FTTA veya diğer zorlu ortamlarda da kullanılır.

Özellikleri

• Yüksek uyumluluk: ODVA, Hconn (OptiTap uyumlu), Mini SC, ODC, PTLC, PTMPO veya güç adaptörü monte edilebilir.

• Fabrikada mühürlenmiş veya saha montajı.

• Yeterince güçlü: 1200N çekme kuvveti altında uzun süreli çalışma.

• Tek veya çoklu fiber sert konektörler için 2 ila 12 bağlantı noktası.

• Fiber bölme için PLC veya ekleme manşonu ile mevcuttur.

• IP68 su geçirmezlik derecesi.

• Duvara montaj, havadan montaj veya tutma direği montajı.

• Azalan açı yüzeyi ve yükseklik, çalışırken hiçbir konektörün karışmamasını sağlar.

• IEC 61753-1 standardını karşılayın.

• Uygun maliyetli: %40 çalışma süresinden tasarruf edin.

Başvuru

1. FTTH alanı
Geleneksel çözüm, ana hat optik kablosu konakların ve villaların dışına geldiğinde ONU veya FDH'yi (Optik Ağ Birimi/Fiber Dağıtım Merkezi) kullanır.FTTX Muhafazası, fiber dağıtım işlevine sahip olduğu için ONU veya FDH'nin yerini alabilir.İçeride 2-4 adet 1*8 veya 1*16 PLC sabitlenebilir ve 24 adet fiber ek koruma kılıfı konulabilir.1-48F IP67 önceden monte edilmiş su geçirmez konektör ile çiftleştikten sonra, FTTX Muhafaza her bir konağı ve villayı veya alçak gerilim silosunu doğrudan bağlayabilir.Köşk ve villaların dışına sabitlenebilir veya direk montajı yapılabilir.FTTX Muhafazası, daha az bağlantı düğümü aracılığıyla sinyal kaybını azaltabilir.Fabrikada önceden monte edilmiş FTTX Muhafazası için, fiber ekleme işlemi olmadığı için yüksek becerili operatöre gerek yoktur.Kurulum verimliliği %40 oranında artırılabilir.

2. FTTA alanı
Geleneksel olarak, fiber optik kablo ile bağlanan Uzak Radyo Birimi (RRU) ve Bina Temel bant Birimi (BBU) yıldız ağ topolojisini oluşturdu.Her RRU, BBU'ya bir çift yönlü dış mekan kablo bağlantısına ihtiyaç duyar.Kurulum daha fazla zamana ihtiyaç duyacak ve maliyet yüksek olacaktır. FTTX Muhafazası Bir Toplama/Demark kutusu olarak çalışır, RRU ve BBU'yu birbirine bağlar.BBU'dan FTTX Muhafazasına, yalnızca bir çoklu fiber hibrit kabloya ihtiyaç duyar.Ardından FTTX Muhafazası, IP67 önceden monte edilmiş su geçirmez kablo tertibatları aracılığıyla fiberleri her RRU'ya böler.RRU, FTTX Muhafazasına monte edilmiş güç konektörü aracılığıyla güç alabilir. Gereksiz çoğaltmayı önleyebilir.

3. Gövde Kablo Bağlantısı

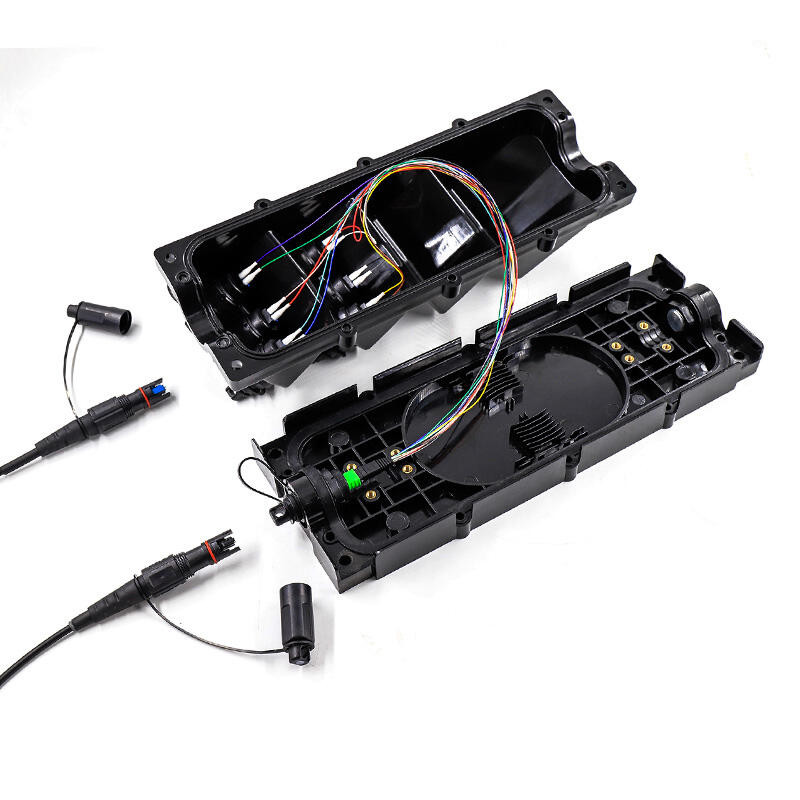

Her tambur kablo uzunluğu sınırlı olduğundan, ana kablonun sık sık füzyon kaynağı yapılması gerekir.Dolayısıyla bağlantı noktası zayıftır ve çok iyi korunması gerekir.Ana hat kablosu FTTX Muhafazasına girdiğinde, sızdırmaz hale getirilecek ve burulmaya dayanıklı kablo rakoru (plastik veya metal tip) ile sabitlenecektir.5mm-14mm dış çaplı kablo için, FTTX Muhafazanın sığacak farklı aksesuarları vardır.Torsiyon rakoru, ana kablo büküldüğünde stresi serbest bırakabilir ve fiberin kırılmasını önleyebilir.FTTX Muhafazasının içinde, ana kablo ve mukavemet elemanı, kutunun 1200N çekme kuvvetine uzun süre dayanabilmesini sağlayan bağlantı elemanı ile sabitlenmiştir.Ek koruma manşonu (Max. 24 adet) ve PLC (Max.2 adet) gövdeye sabitlenebilir, bu da FTTX Muhafaza fiberinin çok kolay bölünmesini sağlar.FTTX Muhafazasının kabloyu/direği sıkıca tutmasını sağlayan taban kasasındaki kaymayı önleyici tasarım.

4. Maden Arama veya Askeri İletişim
Kablo, arama veya askeri iletişim sırasında sık sık tekrarlanacak.Normal konektör ve kablo sık sık dayanamaz ve yüksek mukavemetli çekme ve yeniden kullanma.FTTX Muhafazasının içinde, zırhlı kablo ve mukavemet elemanı, kutunun 1200N çekme kuvvetine uzun süre dayanabilmesini sağlayan bağlantı elemanı ile sabitlenmiştir.Özellikle yıldız ağ iletişimlerinde saha kullanımı için çok uygundur.Yüksek mukavemetli malzeme ve ark arayüzü tasarımı, şoklara maruz kaldığında FTTX Muhafazanın anormal şekilde çalışmasını sağlar.

Şartname
