| Menşe yeri: | ÇİN |
|---|---|
| Marka adı: | SKYLYNN or OEM, ODM |
| Sertifika: | ISO, ROHS, CE |
| Min sipariş miktarı: | 10 PARÇA |
| Ambalaj bilgileri: | PP TORBA, İÇ KUTU, DIŞ KUTU |
| Teslim süresi: | 2-7 GÜN |
| Ödeme koşulları: | T/T, L/C, BATI BİRLİĞİ |
| Yetenek temini: | 800.000 |
| Model numarası.: | FS-17S füzyon ekleyici | Teslimat: | FOB |
|---|---|---|---|
| modeli: | FS-17S | Hizalama yöntemi: | Hassas çekirdek hizalaması ve kaplama hizalaması |
| Optik fiber çapı: | <i>Cladding: 80-150um.</i> <b>Kaplama: 80-150um.</b> <i>Coating layer: 0.1-3mm</i> <b>Kaplama tabaka | Harici güç: | <i>AC: AC100-240V, 60Hz.</i> <b>AC: AC100-240V, 60Hz.</b> <i>0-1.5A: DC: DC10-15V</i> <b>0-1.5A: DC: |
| Vurgulamak: | 150um fiber optik füzyon birleştirici,3mm fiber optik füzyon birleştirici,fiber kablo ekleme makinesi FS17S |
||

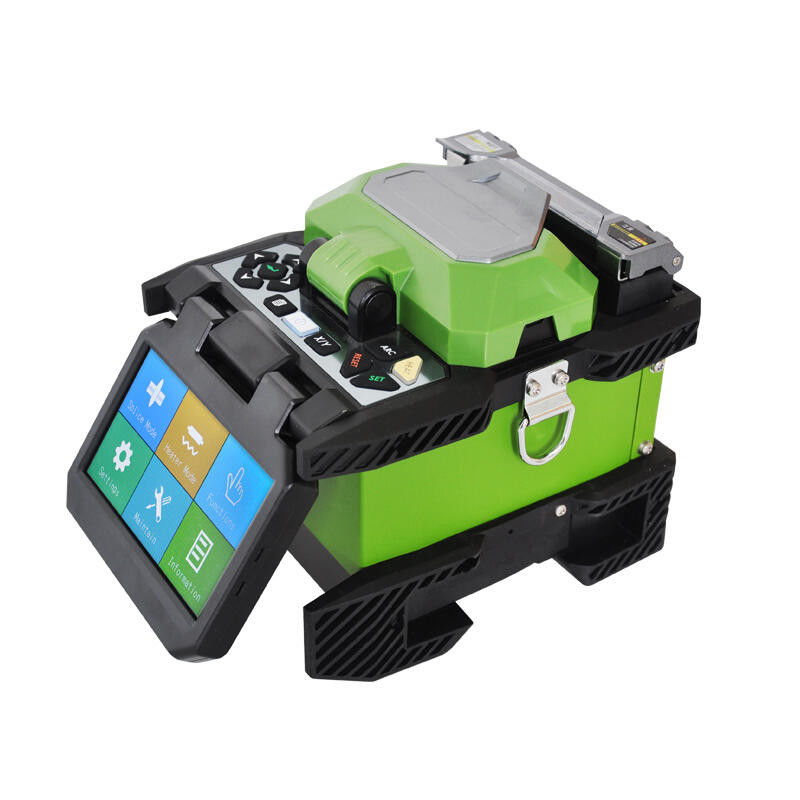

Fiber füzyon makinesi, iki optik fiberin uçtan uca birleştirilmesi işlemidir.Amaç, iki lifi, liflerden geçen ışığın ek tarafından dağılmayacağı veya geri yansıtılmayacağı ve ek yeri ve onu çevreleyen bölgenin neredeyse bozulmamış lif kadar güçlü olacak şekilde bir araya getirmektir.Birleştirilen iki cam elyafı eritmek ve kaynaştırmak için kullanılan ısı kaynağı genellikle bir elektrik arkıdır, ancak içinden akımın geçtiği bir lazer, gaz alevi veya tungsten filamanı da olabilir.16 buluş patenti ve 58 teknik yenilik elde eden yepyeni bir ürün olan FS-17S Optik Fiber Füzyon Birleştirici, 28 mühendisin 5 yıllık özenli araştırması sayesinde piyasaya sürüldü.FS-17S, yüksek performanslı, tamamen taze HD optik fiber mikroskop, ithal yüksek hızlı motor ve alüminyum-magnezyum alaşımlı malzemelerden oluşan endüstriyel sınıf CUP+FPGA yapısını kapsamlı bir şekilde uygular.Başlangıç ürünümüzle karşılaştırıldığında, FS-17S boyutu %38, ağırlığı %52, güç tüketimini %57 azaltır, ancak hızı %60, çevreye uyarlanabilirliği %80 ve güvenilirliği (MTBF) artırır. %200.Eşi görülmemiş füzyon ekleme deneyimi elde edebilirsiniz.
Hassas fiber çekirdek hizalaması, ultra düşük fiber füzyon ekleme tüketimi;
7sn hızlı füzyon ekleme, 18sn yüksek verimli ısıtma;
320 kat görüntü büyütme, ultra kısa kesme uzunluğundaki lifler için 5 mm füzyon ekleme;
300 grup füzyon ekleme modu, 100 grup ısıtma modu;
10000 grup füzyon kaydı, 64 görüntü depolama;
Seramik baskı ayağı, seramik V-blok, hepsi bir arada fikstür;
Çift yönlü ekleme, otomatik ekleme, akıllı piro yoğunlaştırma;
USB ve SD kart arayüzleri, U-disk otomatik yazılım yükseltmesi;
Dahili modüler lityum pil, 220 kez ekleme ve ısıtma döngüsünü destekler.
Küçük ve Hafif:

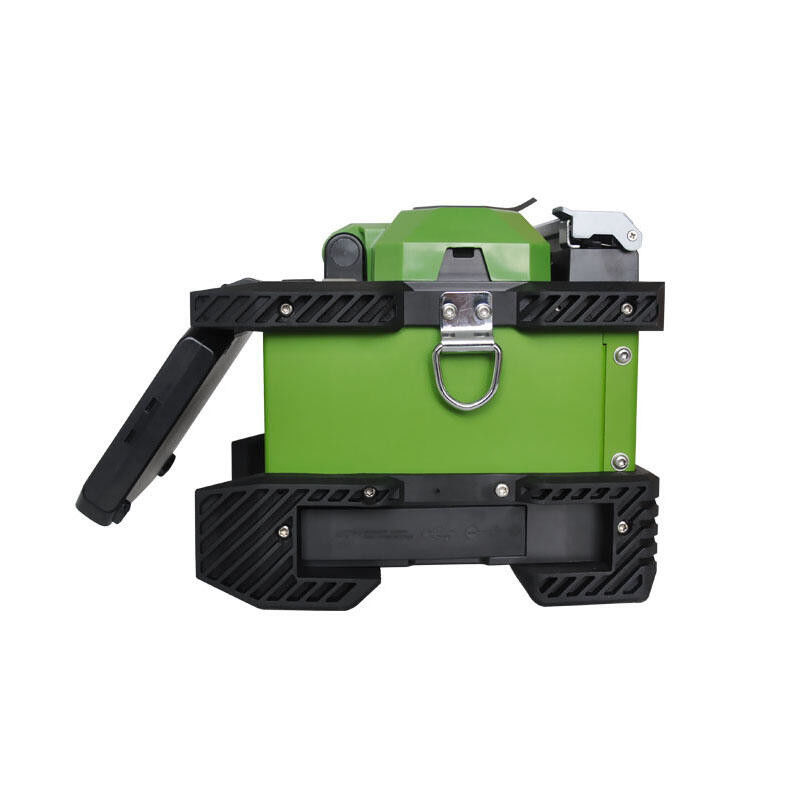

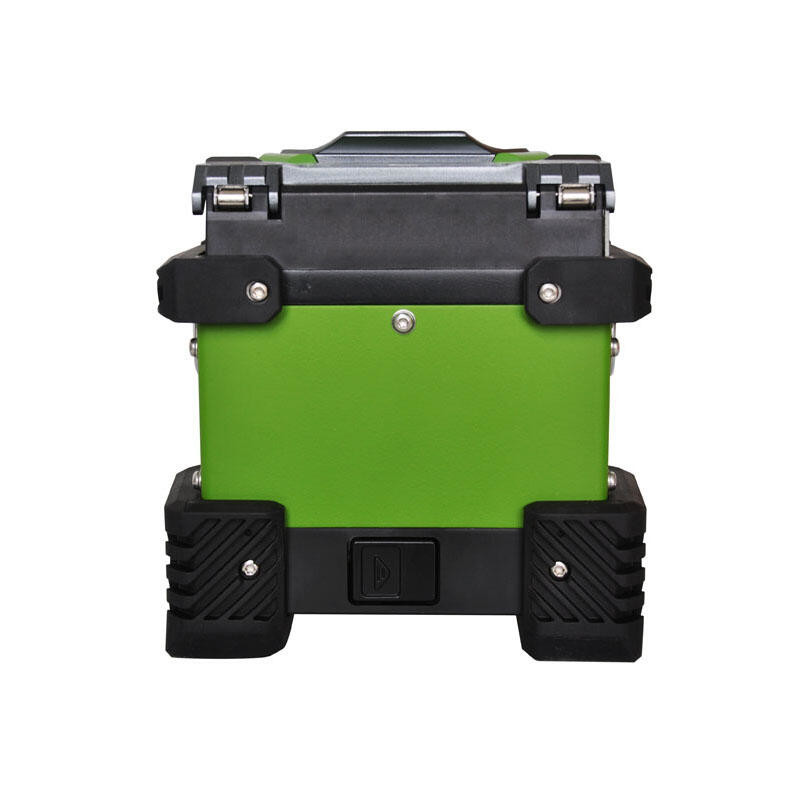

Küçük boyutlu ve hafif olan birleştiricinin taşınması kolaydır ve tek elle kaldırılabilir.
Suya ve toza dayanıklı, IP52 gereksinimlerini karşılayabilir;
Hepsi bir arada fikstür, kaplama çapı 80-150um olan birden fazla fiberin, jumper'ın ve kauçuktan zarar görmüş tellerin füzyon ekleme taleplerini karşılar.
FS-17S, tasarımda tamamen yeni GUI grafik arayüzleri ve dokunmatik ekran kullanır.Operatörler, birleştiriciyi kurabilir ve grafik arayüzler aracılığıyla basit ve doğrudan ilgili bilgileri öğrenebilir.
Isıtıcıya bir algılama ünitesi yerleştirilmiştir.Isıtma işlevi, yanlış çalışmayı önlemek için yalnızca termal büzülme borusu ısıtıcıya yerleştirildiğinde etkinleştirilecektir.
Büyük kapasiteli dahili takılabilir lityum pil, gün boyu süren çalışma talebine cevap verebilir.(tipik 220 kez füzyon ekleme ve ısıtma döngüleri).
Yüksek hassasiyete sahip Seramik V-blok, optik fiberlerin uygun ve doğru yerleştirilmesini sağlar ve temizlemeyi kolaylaştırır.
Çok işlevli taşıma çantası, tasarım açısından yeni ve hafiftir, yerleşik kompakt çalışma tezgahına sahiptir.Kapağı açıp kapatarak çalışma masasına çevirebilirsiniz.
| modeli | FS-17S |
| Hizalama yöntemi | Hassas çekirdek hizalaması ve kaplama hizalaması |
| Uygulanabilir lifler | ITU-TG gereksinimlerini karşılayan yaygın optik fiberler, kauçuk yalıtımlı fiberler ve jumperlar.651-653, ITU-TG.655 ve ITU-TG.657. |
| Optik fiber çapı | Kaplama: 80-150um.Kaplama tabakası: 0.1-3mm |
| Kesme uzunluğu | 5-16mm (kaplamalı fiber optik çapı≤250um);10mm (kaplamalı fiber optik çapı: 0.25-3mm) |
| Füzyon ekleme tüketimi (tipik değer) | 0.02dB(SMF);0.01dB(MMF);0.04dB(DSF); |
| Geri dönüş kaybı | (NZDSF) 60dB'den daha iyi |
| Füzyon ekleme süresi (tipik değer) | 7'ler |
| Isıtma süresi (tipik değer) | 18'ler |
| çekme kuvveti testi | 1,96-2,25N |
| Termal büzülme tüpü | 60 mm;40 mm ve bir dizi termal büzülme tüpü |
| Grafik ekran | Yüksek performanslı 4,3 inç LCD |
| büyütme süresi | 320 kez/88 kez |
| Füzyon ekleme kaydı | 10000 grup |
| Pil kapasitesi | 11.1V, 6400mAH, tipik füzyon ekleme ve termal döngü değeri 220 kattır |
| Pil hizmet ömrü | Döngü şarj süreleri 300-500'e ulaşır, müşteriler tarafından değiştirilebilir |
| Elektrot hizmet ömrü | Tipik değer 4000 kattır, müşteriler tarafından değiştirilebilir |
| İnşaat aydınlatması | Yüksek parlaklık ve geniş aydınlatma alanı ile yerleşik |
| Çalışma ortamı | Sıcaklık: -35-70 ℃;uğultu: %0-95 BN, deniz seviyesinden yükseklik: 0-6000m |
| Operasyon arayüzleri | GUI grafiksel işlem arayüzleri |
| Harici güç | AC: AC100-240V, 60Hz.0-1.5A: DC: DC10-15V |
| Harici bağlantı noktası | UV/SD |
| Boyutlar Ağırlık | 120mm(G) x 130mm(Y)x 154mm(D) (kauçuk titreşim önleyici ped olmadan) |
| 1.59KG (ana motor) 0.37KG (pil) |
| NUMARA. | İsim | ADET/ÜNİTE/SET |
| 1 | Ana motor | 1 |
| 2 | Fiber optik kesici | 1 |
| 3 | Miller kelepçesi | 1 |
| 4 | AC güç kablosu | 1 |
| 5 | AC güç adaptörü | 1 |
| 6 | Yedek elektrot | 1 |
| 7 | Soğutma paleti | 1 |
| 8 | Temizleme seti | 1 |
| 9 | Kullanım kılavuzu | 1 |
| 10 | Çok fonksiyonlu taşıma çantası | 1 |
