| Model numarası: | SM'den MM'ye yama kablosu | Kullanmak: | fttx |
|---|---|---|---|
| Fiber Modu: | SM MM | Konektör Tipi: | SC,FC,ST,LC,MU,MTRJ,E2000 |
| Vurgulamak: | 0.9mm Fiber Optik Yama Kablosu,1.6mm Fiber Optik Yama Kablosu,mod koşullandırma patch kablosu E2000 |
||

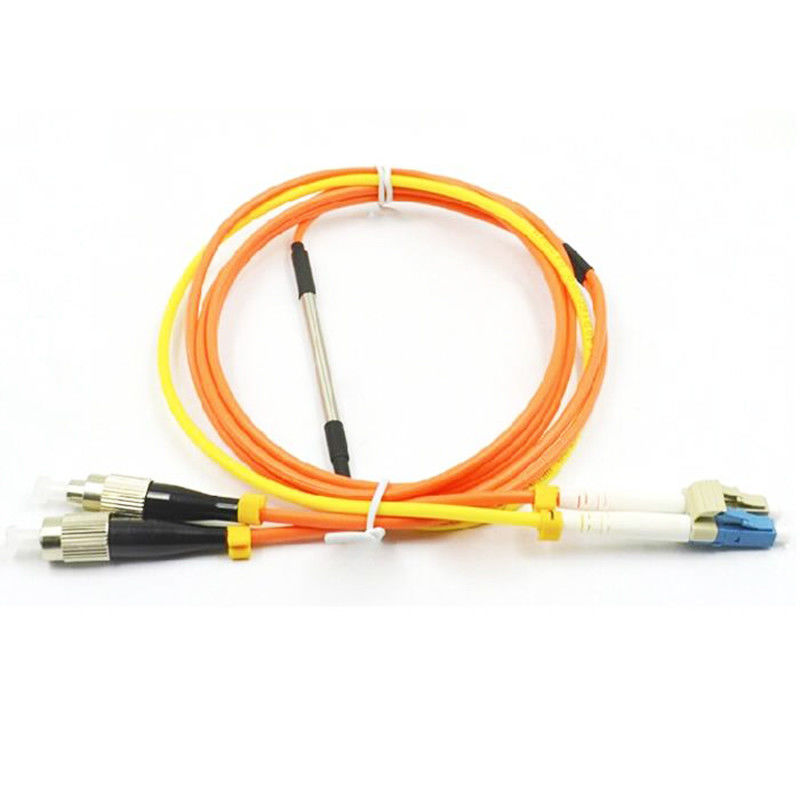

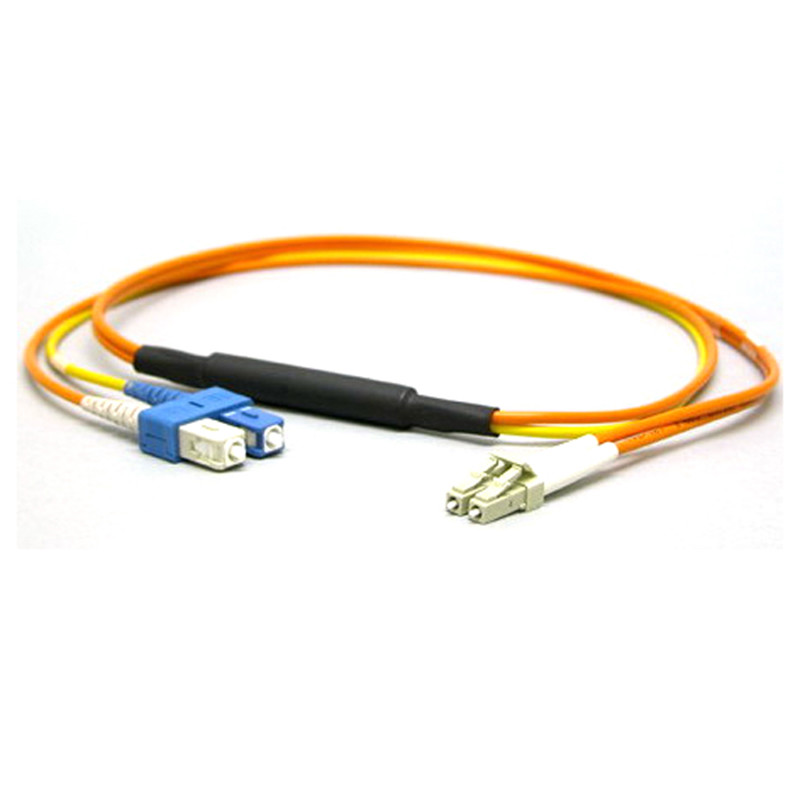

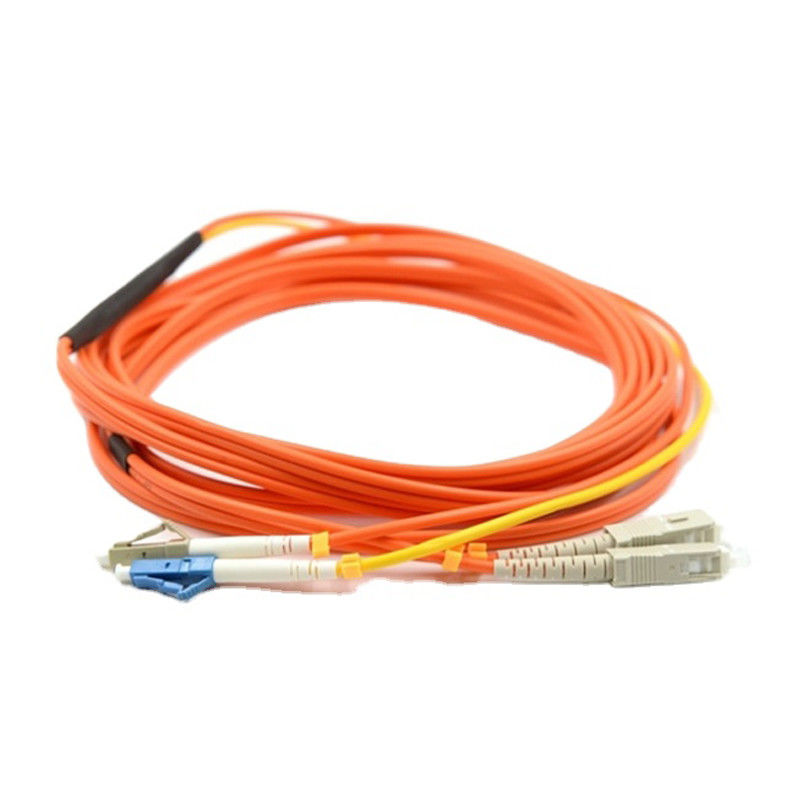

Mod- Koşullandırma Yama Kabloları
Mode Conditioning Patchcord, Gigabit Ethernet 1000BASE-LX çözümünde kullanılmak üzere tasarlanmıştır.
Bu dubleks yama kablosu, iki uçtan birinde çok modlu bir fiber bağlantısına tek modlu bir fiber ofset ile her iki uçta konektörlerden oluşur.IEEE 802.3z uygulama standardı ile uyumludur.Bu bağlantı kablosu, -LX 1300 nm alıcı-verici modüllerinin Gigabit Ethernet için kullanılmasına izin vermek için gereklidir.
Mode Conditioning Patch Cord'ların uzunluğu 2 metre ile 5 metre arasındadır.Bu patchcordların bu sınırların dışındaki uzunluklarda olması pratik değildir.
Bir mod koşullandırma ara kablosu birden çok sinyali ortadan kaldırır.
Tek Modlu LC GBIC'yi Çok Modlu SC Bağlantı Paneline Dönüştürür
62.5/125 ve 8.3/125
Sinyal kaybını dengeleyerek MMF üzerinden 1000Base-LX Gigabit Ethernet çalıştırın
SC yama bölmeli Çok Modlu Fiber Omurgalarda LC GBIC Tek Modlu Alıcı Vericiler kullanın
Bir Çok Modlu fiberin merkezinden Tek Modlu Lazer başlatmasını dengeler
Ömür boyu sınırlı garanti
Tek modlu bir lazeri çok modlu bir fiberin merkezine başlatmak, fiberin diğer ucundaki alıcının kafasını karıştıran birden fazla sinyalin üretilmesine neden olabilir.
Bu durumda, bir mod koşullandırma ara kablosu, tek modlu başlatmanın çok modlu bir fiberin merkezinden uzağa kaydırılmasına izin vererek bu çoklu sinyalleri ortadan kaldırır.
Bu ofset noktası, tipik çok modlu LED başlatmalarına benzer bir başlatma oluşturur.(aşağıdaki şemaya bakın)
Bu konfigürasyonun her iki uçta da sürdürülmesi zorunludur. İletim ve alım takası sadece kablo tesisi tarafında yapılabilir (aşağıdaki şemaya bakın)
| Model numarası: | SM'den MM'ye yama kablosu |
| Kullanmak: | fttx |
| Fiber Modu: | SM MM |
| Bağlayıcı Tipi: | SC,FC,ST,LC,MU,MTRJ,E2000 |
| Kablo Çapı: | 0,9 mm, 1,6 mm, 2,0 mm, 3,0 mm |
| Fiber Çekirdek: | SX DX |
| Kablo Kılıfı: | PVC, LSZH |
