| Model numarası.: | ODC (AARC) FTTA | ||
|---|---|---|---|
| Vurgulamak: | ODC AARC lc fc bağlantı kablosu,4f lc fc bağlantı kablosu 2x1,25 mm |
||

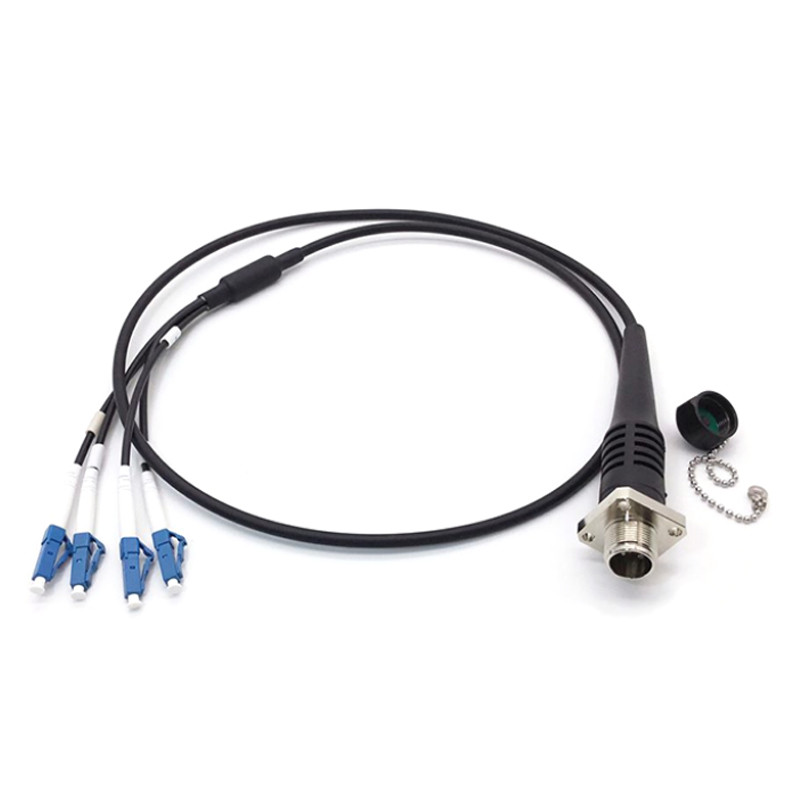

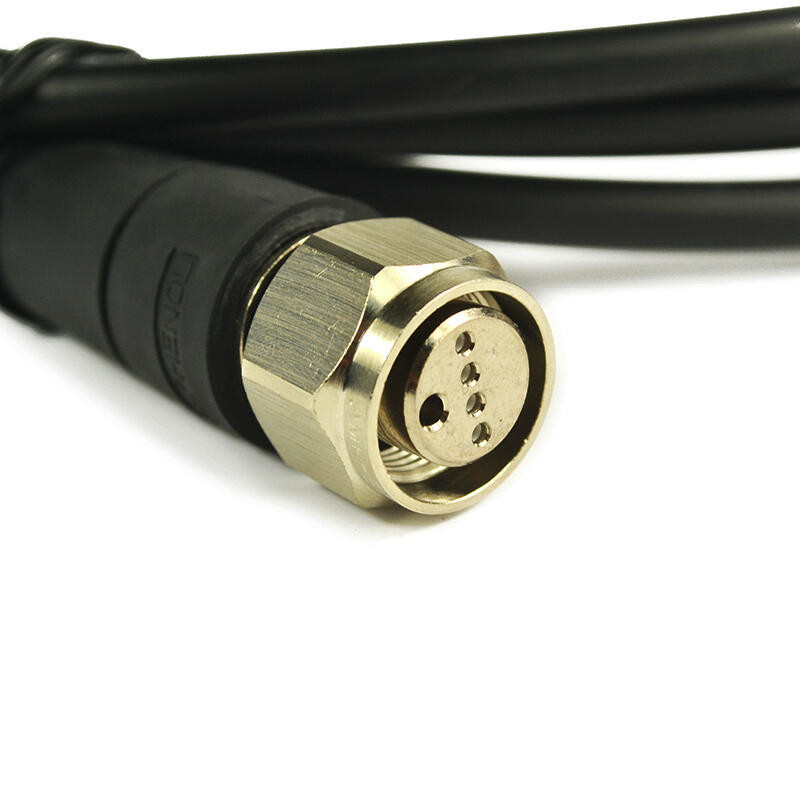

ODC Yaygın olarak Samsung, Ericsson ve Alcatel-Lucent RRH'lerde kullanılır.Bu hava koşullarına dayanıklı konektör, RRH veya uzatma atlama kablosunun panelindeki sokete takılır.Bu tip Çok Amaçlı Dış Mekan için kullanılabilir.Dağıtım kutusu ile RRH arasındaki bağlantı olabilir.Vidalı kilitleme mekanizması.
Çok Amaçlı Dış Mekan.
Dağıtım kutusu ve RRH arasındaki bağlantı için.
Remote Radio Head hücre kulesi uygulamalarında dağıtım.
2/4 fiber, tek modlu veya çok modlu
2 x 1,25 mm halkalı kompakt tasarım

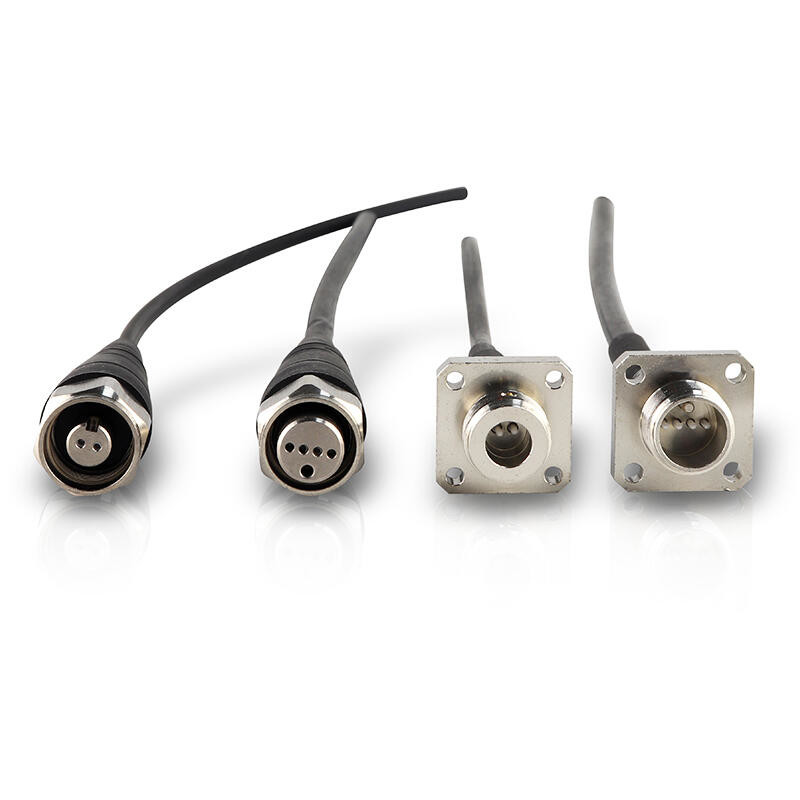

Kare veya altıgen flanşlı ankastre priz
Vidalı kilitleme mekanizması
Su geçirmez, toz geçirmez ve korozyona dayanıklı
Su geçirmez koruma kapakları
Kablo Tipi 1:
| Lif Saymak |
Kablo Boyut mm |
Kablo Ağırlık kg/km |
çekme n |
Ezmek N/100 mm |
Min.Bükme Yarıçapı mm |
Aralığı Hava sıcaklığı |
|||
| Uzun Terim |
Kısa Terim |
Uzun Terim |
Kısa Terim |
Dinamik | Statik | ||||
| 1-12 | 5.0 | 25 | 350 | 700 | 1000 | 2000 | 20D | 10D | --30-70℃, |
| Not: 1. Tablodaki sadece referans amaçlı olan tüm değerler önceden haber verilmeksizin değiştirilebilir; 2. Kablo boyutu ve ağırlığı, 2.0 dış çaplı tek yönlü kabloya tabidir; 3. D, yuvarlak kablonun dış çapıdır; |
|||||||||
Kablo Tipi 2:
| Elyaf Sayısı | Kablo Boyutu mm | Kablo Ağırlığı kg/km | çekme N | N/100mm ezmek | Min.Bükme Yarıçapı mm | Sıcaklık Aralığı | |||
| Uzun Vadeli | Kısa vadeli | Uzun Vadeli | Kısa vadeli | Dinamik | Statik | ||||
| 1-12 | 7 | 45 | 400 | 800 | 1000 | 2000 | 20D | 10D | -3-70℃, |
| Not: 1. Tablodaki sadece referans amaçlı olan tüm değerler önceden haber verilmeksizin değiştirilebilir;2. Kablo boyutu ve ağırlığı, 2.0 dış çaplı tek yönlü kabloya tabidir;3. D, yuvarlak kablonun dış çapıdır; | |||||||||
| Kalem | Veri |
| Ekleme Kaybı | ≤0.3dB |
| Geri dönüş kaybı | SM/UPC≥55dB, SM/APC≥60dB, MM≥35dB |
| mekanik ömür | 500 döngü |
| Çalışma sıcaklığı | -20°C~+70°C |
| Depolama sıcaklığı | -20°C~+70°C |
| çekme verileri | Bağlantı ve fiber kablo ≥100N arasındaki çekme |
