| Menşe yeri: | ÇİN |
|---|---|
| Marka adı: | SKYLYNN or OEM, ODM |
| Sertifika: | ISO, ROHS, CE |
| Min sipariş miktarı: | 10 PARÇA |
| Ambalaj bilgileri: | PP TORBA, İÇ KUTU, DIŞ KUTU |
| Teslim süresi: | 2-7 GÜN |
| Ödeme koşulları: | T/T, L/C, BATI BİRLİĞİ |
| Yetenek temini: | 800.000 |
| Model numarası.: | OTDR-3302S | Teslimat: | FOB |
|---|---|---|---|
| Vurgulamak: | El 1550nm Fiber Test Aracı,otdr 22dB Fiber Test Aracı,fiber optik test seti RJ45 Ethernet |
||

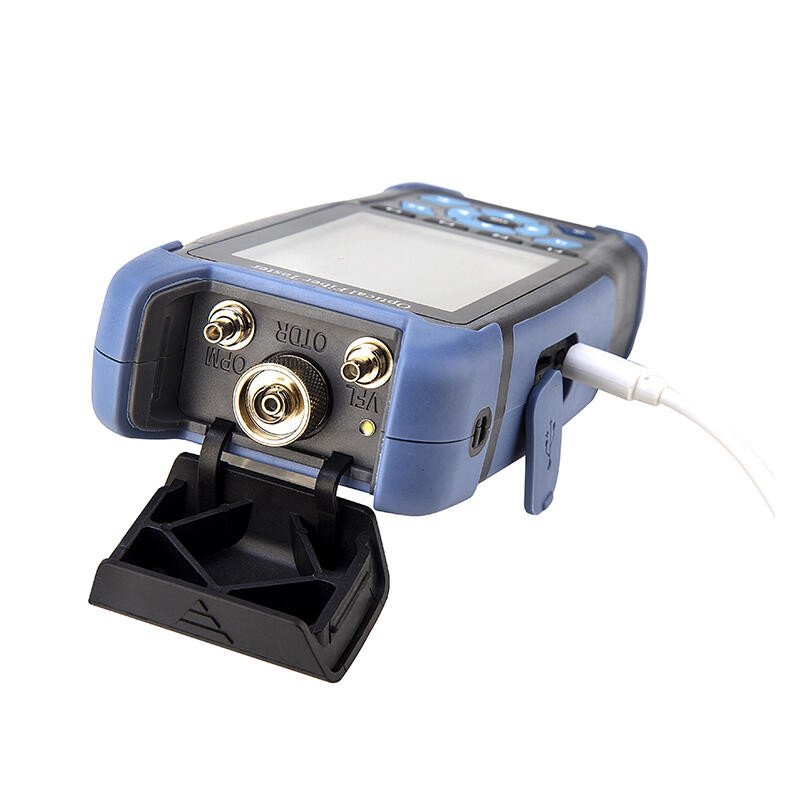

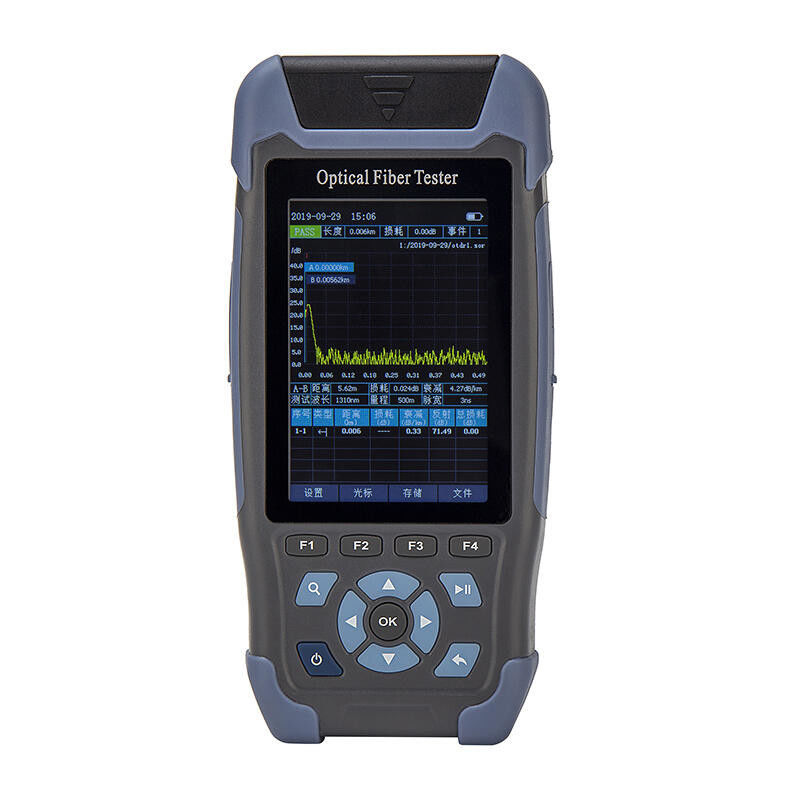

OTDR-3302S Mini Pro OTDR, fiber kesme noktası, uzunluk, kayıp ve giriş ışığı otomatik algılamayı, tek bir tuşla otomatik testi test etmek için FTTx ve erişim ağı yapımı ve bakımına uygulanır.Test cihazı, 3.5 inç renkli LCD ekran, yeni plastik gövde tasarımı, darbeye ve düşmeye karşı korumalıdır.Test cihazı ayrıca son derece entegre OTDR, Olay haritaları, Kararlı Işık kaynağı, Optik güç ölçer, Görsel arıza bulucu, kablo dizisi düzeltme, kablo uzunluğu ölçümü ve aydınlatma işlevleriyle 8 işlevi birleştirir.Kesme noktası, evrensel konektör, 600 dahili depolama, TF kartı, USB veri depolama ve dahili 4000mAh lityum pil, USB şarjı hızlı bir şekilde algılayabilir.Uzun süreli saha çalışması için iyi bir seçimdir.

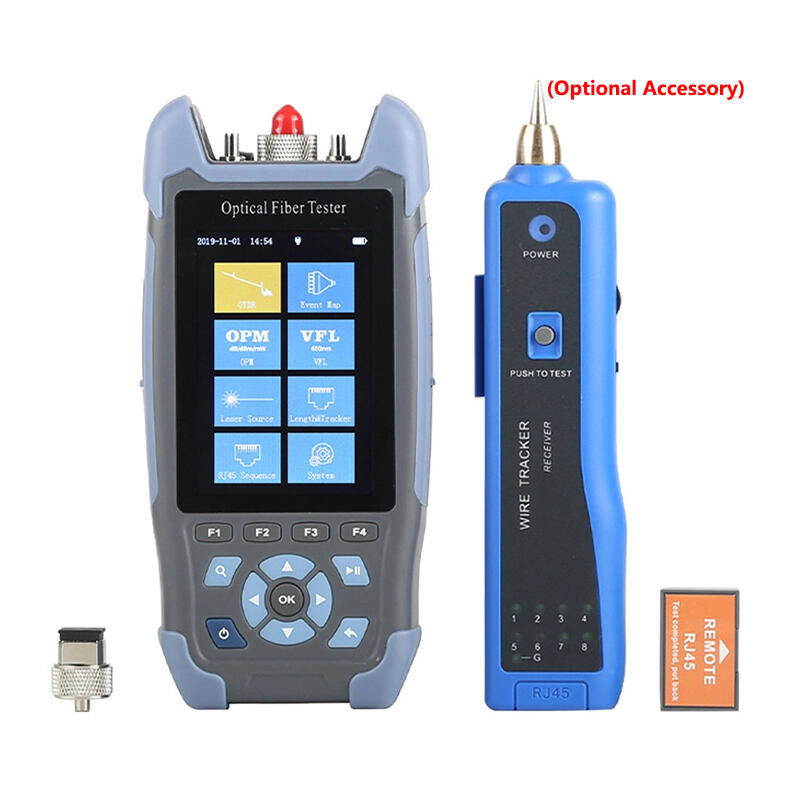

1 cihazda 9 fonksiyon
OTDR: 1310/1550nm, 24/22dB, 5m~60K
Olay Haritası (EXFO iOLM'ye benzer
Optik Güç Ölçer: -50~+26dB
Optik Işık Kaynağı: 1310/1550nm, >-5dB
Görsel Hata Bulucu: >=10m
RJ45 Ethernet Kablo Dizisi
RJ45 Ethernet Kablo MesafesiRJ45 Ethernet Kablo İzleyici
LED ışığı
FTTx son mil sorun giderme
Noktadan noktaya bağlantı testi
CATV ağ testi
|
Mini-Pro OTDR |
||
|
modeli |
OTDR-3302S |
|
|
dalga boyu |
1310nm/1550nm±20nm |
|
|
Elyaf Türü |
G.652 SM Fiber |
|
|
Dinamik Aralık |
24dB/22dB |
|
|
Test aralığı |
5m~60km |
|
|
Etkinlik Kör Bölge |
3m |
|
|
ATT Kör Bölge |
8m |
|
|
Darbe genişliği |
3ns~10us |
|
|
Aralık Doğruluğu |
± (1m+Örnekleme Aralığı +0.005%*Test Mesafesi) |
|
|
Kayıp Doğruluğu |
±0.2dB/dB |
|
|
Örnekleme Noktaları |
16k~128k |
|
|
Örnekleme Çözünürlüğü |
0.05m~8m |
|
|
Yansıma Doğruluğu |
±3dB |
|
|
Veri depolama |
Dahili:≥600, Harici: TF Kartı |
|
|
Lazer Güvenlik Seviyesi |
SınıfⅡseviye |
|
|
Dosya formatı |
SOR Standart Dosya Formatı |
|
|
bağlayıcı |
FC/UPC (Değiştirilebilir SC, ST) |
|
|
Optik Güç Ölçer |
||
|
Dalga Aralığı |
800nm~1700nm |
|
|
arayüz türü |
Evrensel FC/SC/ST |
|
|
Test aralığı |
-50dBm~+26dBm |
|
|
Belirsizlik |
±%5 |
|
|
Frekans Tanımlama |
CW/270/330/1k/2kHz |
|
|
Kalibrasyon Dalga Boyu |
850/980/1300/1310/1490/1550/1625/1650nm |
|
|
Optik Işık Kaynağı |
||
|
LD Tipi |
FP-LD |
|
|
Çıkış Dalga Boyu |
1550nm±20nm |
1310nm/1550nm±20nm |
|
Çıkış gücü |
≥-5dBm |
|
|
Modülasyon Frekansı |
270/330/1k/2kHz |
|
|
istikrar |
CW, ±0.5dB/15dk (15dk ön ısıtmadan sonra test) |
|
|
bağlayıcı |
FC/UPC (Değiştirilebilir SC, ST) |
|
|
VFL |
||
|
İş Dalga Boyu |
650nm±20nm |
|
|
Çıkış gücü |
≥10mW |
|
|
mod |
CW/1Hz/2Hz |
|
|
bağlayıcı |
FC/SC/ST |
|
|
RJ45 Kablo Boyu Ölçümü |
||
|
Test aralığı |
1000m |
|
|
Diğer Parametreler |
||
|
Görüntülemek |
3.5 inç Renkli LCD |
|
|
Veri Arayüzü |
Mikro USB |
|
|
Harici depolama |
TF kartı |
|
|
Güç kaynağı |
Polimer Li-pil: 3.7V, 4000mAh, Güç Adaptörü: 5VDC, 2A |
|
|
Pil ömrü |
Bekleme>20h, Ölçüm Süresi>12h |
|
|
Çalışma sıcaklığı |
-10℃~+50℃ |
|
|
Depolama sıcaklığı |
-40℃~+70℃ |
|
|
Bağıl nem |
0~95% Yoğuşmasız |
|
|
Ağırlık |
≤350g |
|
|
Boyut |
173mm*82mm*37mm |
|
Not:
1. Test Sıcaklığı 25℃±2℃, Maksimum darbe genişliği, Ortalama süre≥3dk.
2. Olay Kör Bölgesinin test koşulları, minimum aralık, minimum darbe genişliği, optik uç ≥45dB yansıma kaybı, tipik değerdir.
|
NUMARA |
İsim |
miktar |
Açıklama |
|
1 |
Ev sahibi |
1 |
Pil Dahil |
|
2 |
adaptör |
1 |
|
|
3 |
Veri Hattı |
1 |
|
|
4 |
CD (Analiz yazılımı, Kullanım Kılavuzu) |
1 |
|
|
5 |
Kullanım kılavuzu |
1 |
|
|
6 |
SC/UPC Konektörü |
1 |
|
|
7 |
Kalibrasyon Sertifikası |
1 |
|
|
8 |
Yeterlilik Belgesi/Hizmet Garanti Kartı |
1 |
|
|
9 |
Temiz Pamuk Dilimleri |
10 |
|
|
10 |
Alet Çantası |
1 |
|
