| Menşe yeri: | ÇİN |
|---|---|
| Marka adı: | SKYLYNN or OEM, ODM |
| Sertifika: | ISO, ROHS, CE |
| Min sipariş miktarı: | 10 PARÇA |
| Ambalaj bilgileri: | PP TORBA, İÇ KUTU, DIŞ KUTU |
| Teslim süresi: | 2-7 GÜN |
| Ödeme koşulları: | T/T, L/C, BATI BİRLİĞİ |
| Yetenek temini: | 800.000 |
| Model numarası.: | FOSC-1022M | Teslimat: | FOB |
|---|---|---|---|
| İçin uygun: | 4,6,8,12,24(çekirdek) | Ekleme tepsisi sayısı: | 4 adet x 24F |
| lif bükme: | >40mm | çap: | 5mm-25mm |
| Vurgulamak: | 25mm fiber optik ek yeri muhafazası,24F fiber optik ek yeri muhafazası,optik fiber ek yeri kapağı 12 çekirdek |
||

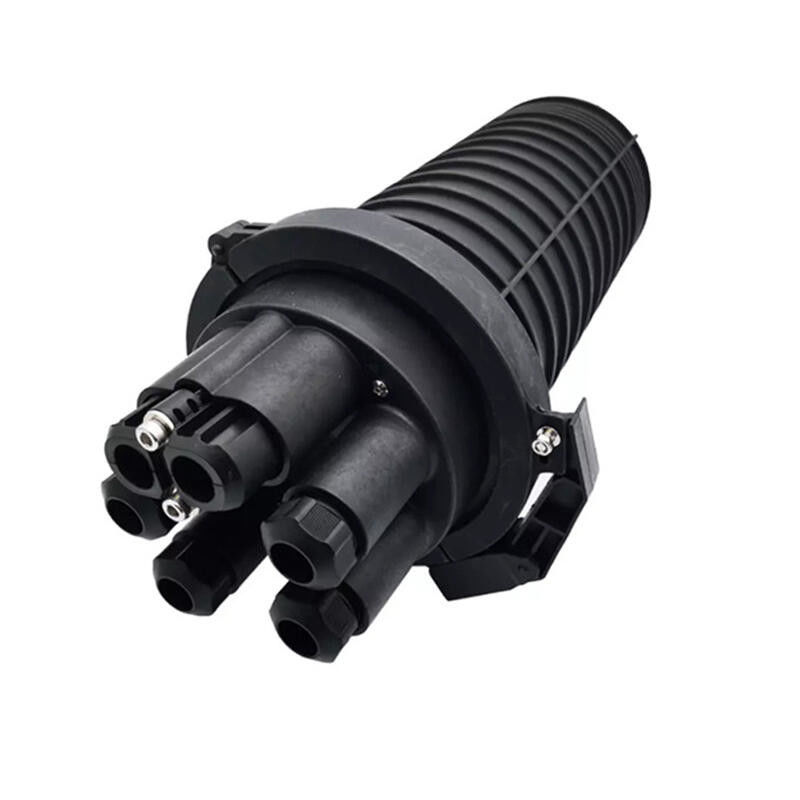

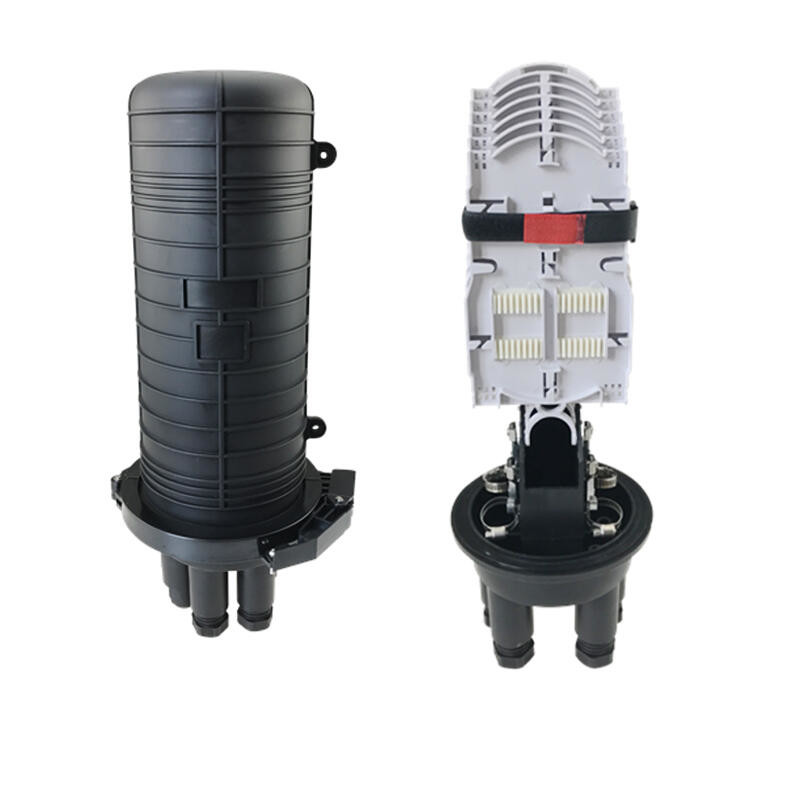

FOSC, düz geçiş ve dallanma uygulamalarında fiber kablo ek yerlerini korumak için uygundur.Anten, yer altı doğrudan gömülü, duvara monte, menhol ve kanal uygulamalarına yerleştirilebilir.
Gelişmiş bir formüle dayalı olarak, plastik parçalar, sayısal kontrol ekipmanı ile enjeksiyonla kalıplanmış, yüksek mukavemetli mühendislik plastiğinden yapılmıştır, bu nedenle ürünlerin soğukluk, ısı, oksijen ve ultraviyole radyasyondan kaynaklanan yaşlanmasını etkili bir şekilde önler.
Güçlü gövde ve ana bileşenler, çekme, gerdirme ve çarpma sırasında ek yerlerini korurken yangına, suya ve depreme karşı dayanıklılık sağlar.
-40 ℃ ile +80 ℃ arasındaki ortam sıcaklığında uzun süreli güvenilirlik ve kullanım sağlar.
Demet ve şerit elyaflar için uygundur.
hava
yeraltı
Duvara montaj
Kanal montajı ve kulp montajı
Ortam sıcaklığı –40℃ ile +65℃ arasında değişir.
sızdırmazlık yapısı.
Yüksek kaliteli endüstriyel plastik gövde malzemesi.
Kablo girişi için 4 yuvarlak delik.
5mm-25mm kablo çapı için uygundur.
Destek anteni, yeraltı, boru hattı, adam delikleri, el delikleri.
Koruma seviyesi IP68'e ulaşır.
360 derece erişim, fiber bükme >40mm.
Maksimum kapasite: 96 fiber.
Ekleme tepsisi sayısı: 4 adet x 24F
Çalışma sıcaklığı: –40 ℃ ila +60 ℃
Atmosfer basıncı: 70~106Kpa
Normal sıcaklık sızdırmazlık performansı: 72 saat, iç hava basıncı 70Kpa, azalma olmadan.
Yüksek sıcaklık sızdırmazlık performansı: 60 ℃ 168 saat, iç hava basıncı 70Kpa, azalma olmadan.
Çekme mukavemeti: 1000N
Basınç dayanımı: 1 dakika içinde 2000N/10cm2
Yalıtım direnci: metal parçalar arasında veya metal parçalar ile toprak arasında 10MΩ'den fazla
Dielektrik dayanım: 15KV DC, 2dk, kıvılcım ve uçan ark olmadan
|
Dış boyut (Yükseklik x Çap) |
475mm×210mm |
|
Ağırlık (dış kutu hariç) |
2250g—2310g |
|
Giriş/çıkış portlarının sayısı |
1 Orta açıklıklı çift delikli bağlantı noktası 4 Yuvarlak bağlantı noktası |
|
Fiber kablo çapı |
10mm~25mm |
|
FOSC Kapasitesi |
Bunchy: 24-144 (çekirdek) |
|

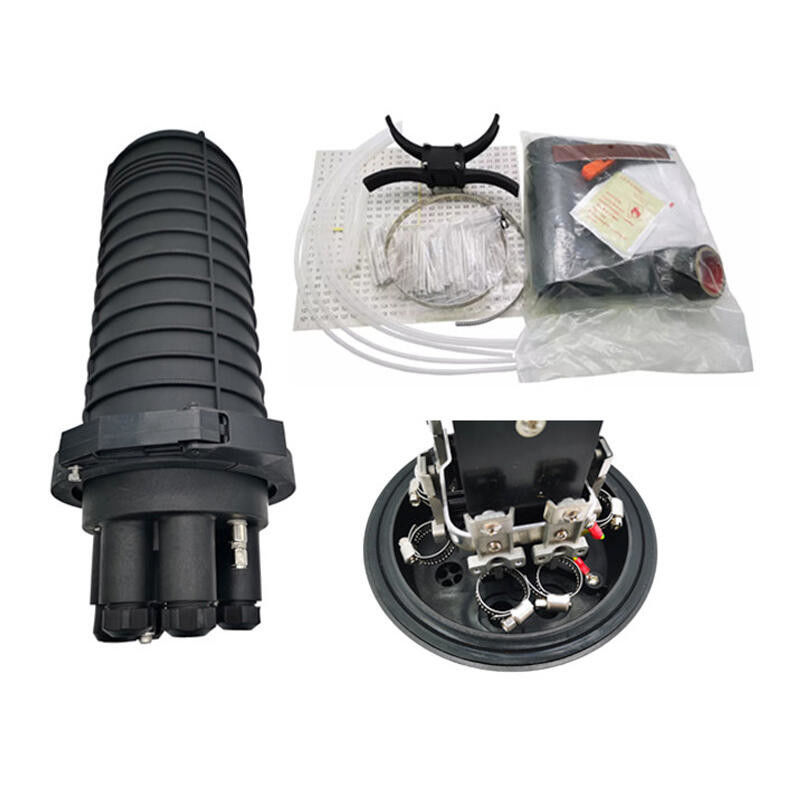

Numara. |
Bileşenlerin adı |
Miktar |
kullanım |
Uyarılar |
| 1 |
FOSC kapağı |
1 parça |
Fiber kablo ek yerlerinin tamamının korunması |
Yükseklik x Çap 475mm x 210mm |
| 2 |
Fiber optik ekleme tepsisi |
Maks.4 tepsi (demet) |
Isıyla daralan koruyucu kılıfın sabitlenmesi ve tutma lifleri |
İçin uygun: Bunchy:4,6,8,12,24(çekirdekler) |
| 3 |
Elyaf tutma tepsisi |
1 parça |
Koruyucu kaplama ile lifleri tutmak |
|
| 4 |
Temel |
1 takım |
İç ve dış yapının sabitlenmesi |
|
| 5 |
Plastik çember |
1 takım | FOSC kapağı ve taban arasında sabitleme | |
| 6 | Conta uydurma | 1 parça | FOSC kapağı ve taban arasında sızdırmazlık | |
| 7 | Basınç test valfi | 1 takım | Hava enjekte edildikten sonra basınç testi ve sızdırmazlık testi için kullanılır. | göre yapılandırma gereklilik |
| 8 | Topraklama türetme cihazı | 1 takım | Fiberin metal kısımlarının türetilmesi topraklama için FOSC kabloları bağlantı |
göre yapılandırma gereklilik |
