| Menşe yeri: | ÇİN |
|---|---|
| Marka adı: | SKYLYNN or OEM, ODM |
| Sertifika: | ISO, ROHS, CE |
| Min sipariş miktarı: | 10 PARÇA |
| Ambalaj bilgileri: | PP TORBA, İÇ KUTU, DIŞ KUTU |
| Teslim süresi: | 2-7 GÜN |
| Ödeme koşulları: | T/T, L/C, BATI BİRLİĞİ |
| Yetenek temini: | 800.000 |
| Model numarası.: | FOSC-1022H | Teslimat: | FOB |
|---|---|---|---|
| Giriş/çıkış portlarının sayısı: | 1 Oval bağlantı noktası 4 Yuvarlak bağlantı noktası | çıkış portları: | 4 Yuvarlak bağlantı noktası |
| Fiber kablo çapı: | 5mm~38mm | FOSC Kapasitesi: | Bunchy: 24-144 (çekirdek) |
| Vurgulamak: | 5mm Fiber Optik Ek Kapatma,IP 68 Optik Fiber Ek Kapatma,dış mekan fiber ek yeri muhafazası FTTH |
||
FOSC, düz geçiş ve dallanma uygulamalarında fiber kablo ek yerlerini korumak için uygundur.Anten, yer altı doğrudan gömülü, duvara monte, menhol ve kanal uygulamalarına yerleştirilebilir.
Gelişmiş bir formüle dayalı olarak, plastik parçalar, sayısal kontrol ekipmanı ile enjeksiyonla kalıplanmış, yüksek mukavemetli mühendislik plastiğinden yapılmıştır, bu nedenle ürünlerin soğukluk, ısı, oksijen ve ultraviyole radyasyondan kaynaklanan yaşlanmasını etkili bir şekilde önler.
Güçlü gövde ve ana bileşenler, çekme, gerdirme ve çarpma sırasında ek yerlerini korurken yangına, suya ve depreme karşı dayanıklılık sağlar.
-40 ℃ ile +80 ℃ arasındaki ortam sıcaklığında uzun süreli güvenilirlik ve kullanım sağlar.

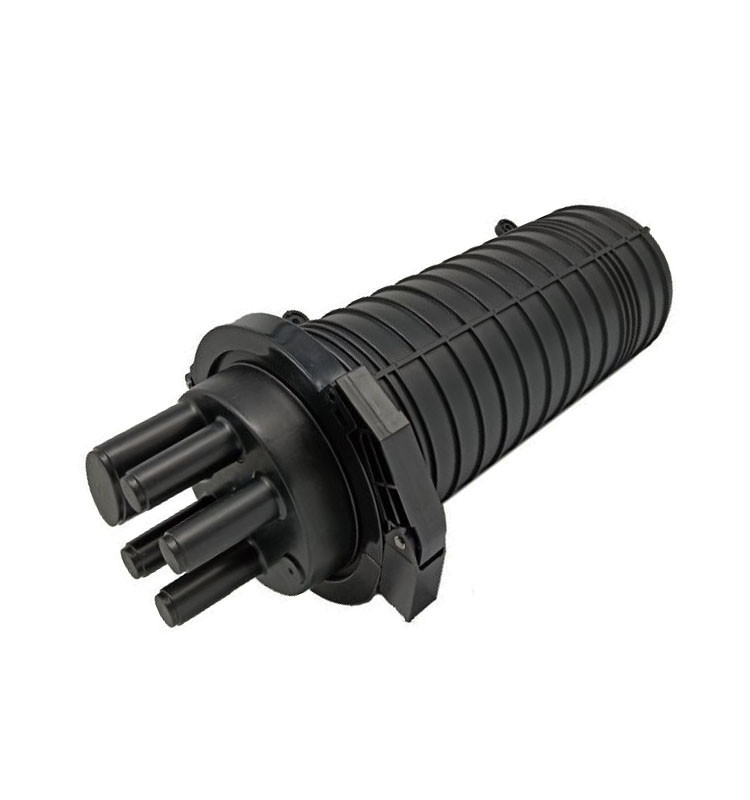

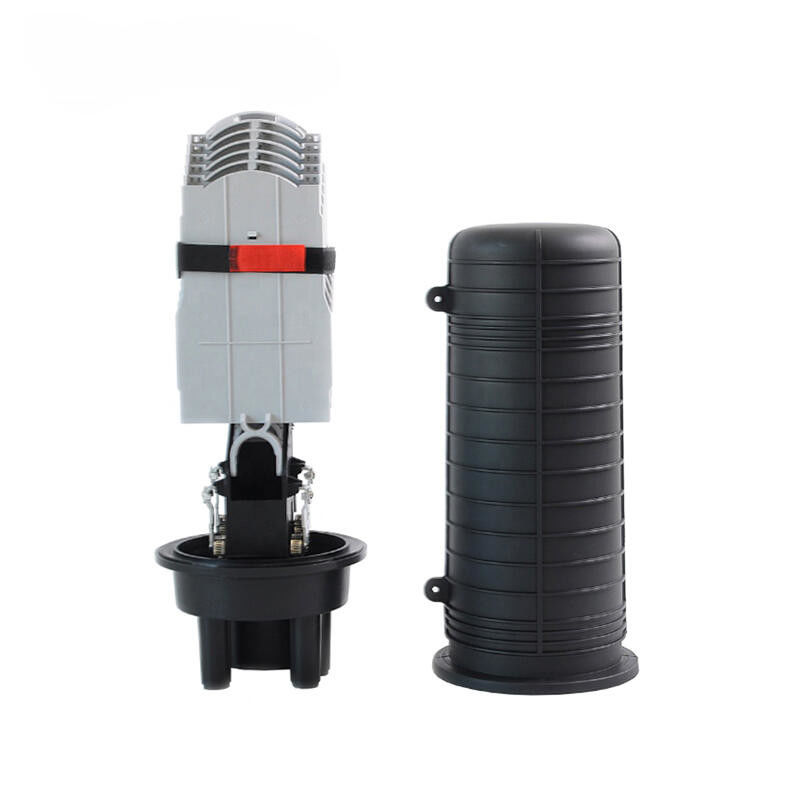

DOME tipi fiber optik ek kapatma dikey kapatma olarak da adlandırılır, FTTH erişimine uygundur.Giriş ve çıkış aynı taraftadır.Oval bir delik ve üç yuvarlak delik işlemi kolaylaştırır.Anten, yeraltı, iletken kurulum için uygundur
Demet ve şerit elyaflar için uygundur.
hava
yeraltı
Duvara montaj
Kanal montajı ve kulp montajı
Ortam sıcaklığı –40℃ ile +65℃ arasında değişir.
ÖZELLİKLERİ
Isıyla daralan sızdırmazlık yapısı.
Yüksek kaliteli endüstriyel plastik gövde malzemesi.
Kablo girişi için bir oval delik ve üç yuvarlak delik.
5mm-25mm kablo çapı için uygundur.
Destek anteni, yeraltı, boru hattı, adam delikleri, el delikleri
Koruma seviyesi IP68'e ulaşır.
360 derece erişim, fiber bükme >40mm.
Maksimum kapasite: 96F tek veya 144F şerit.
Tepsi sayısı: 4 adet x 24F.
TEKNİK PARAMETRELER
Çalışma sıcaklığı: –40 ℃ ila +60 ℃
Atmosfer basıncı: 70~106Kpa
Normal sıcaklık sızdırmazlık performansı: 72 saat, iç hava basıncı 70Kpa, azalma olmadan.
Yüksek sıcaklık sızdırmazlık performansı: 60 ℃ 168 saat, iç hava basıncı 70Kpa, azalma olmadan.
Çekme mukavemeti: 1000N
Basınç dayanımı: 1 dakika içinde 2000N/10cm2
Yalıtım direnci: metal parçalar arasında veya metal parçalar ile toprak arasında 10MΩ'den fazla
Dielektrik dayanım: 15KV DC, 2dk, kıvılcım ve uçan ark olmadan
Çalışma ömrü: 20 yıldan fazla
|
Dış boyut (Yükseklik x Çap) |
470mm×210mm |
|
Ağırlık (dış kutu hariç) |
2250g—2310g |
|
Giriş/çıkış portlarının sayısı |
1 Oval bağlantı noktası 4 Yuvarlak bağlantı noktası |
|
Fiber kablo çapı |
5mm~38mm |
|
FOSC Kapasitesi |
Bunchy: 24-144 (çekirdek) |
|

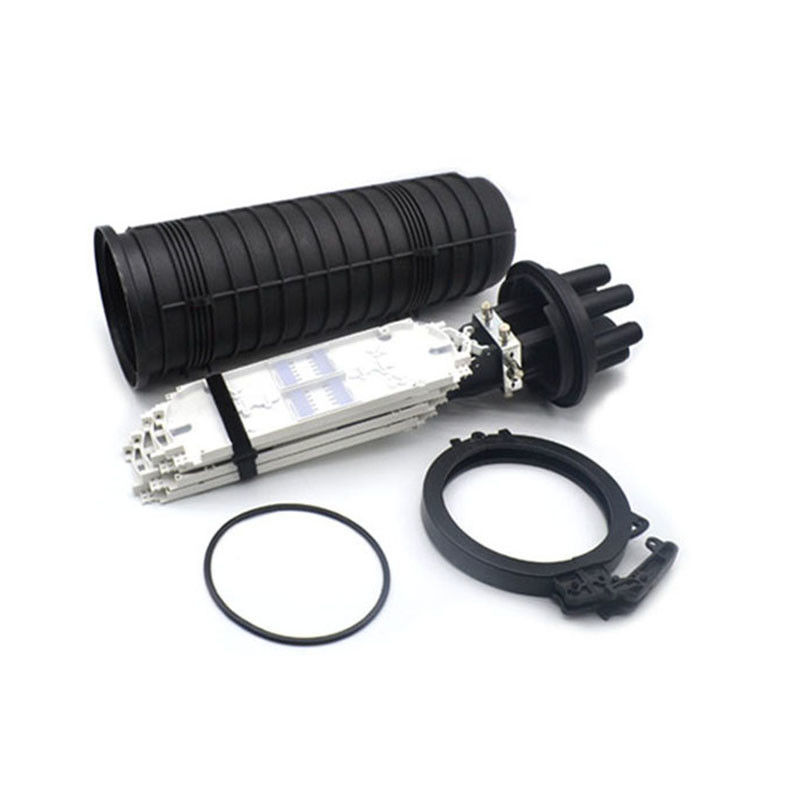

Numara. |
Bileşenlerin adı |
Miktar |
kullanım |
Uyarılar |
|
1 |
FOSC kapağı |
1 parça |
Fiber kablo ek yerlerinin tamamının korunması |
Yükseklik x Çap 470mm x 210mm |
|
2 |
Fiber optik ekleme tepsisi |
Maks.4 tepsi (demet) |
Isıyla daralan koruyucu kılıfın sabitlenmesi ve tutma lifleri |
İçin uygun: Bunchy:4,6,8,12,24(çekirdekler) |
|
3 |
Elyaf tutma tepsisi |
1 parça |
Koruyucu kaplama ile lifleri tutmak |
|
|
4 |
Temel |
1 takım |
İç ve dış yapının sabitlenmesi |
|
|
5 |
Plastik çember |
1 takım |
FOSC kapağı ve taban arasında sabitleme |
|
|
6 |
Conta uydurma |
1 parça |
FOSC kapağı ve taban arasında sızdırmazlık |
|
|
7 |
Basınç test valfi |
1 takım |
Hava enjekte edildikten sonra basınç testi ve sızdırmazlık testi için kullanılır. |
göre yapılandırma |
|
8 |
Topraklama türetme cihazı |
1 takım |
Fiberin metal kısımlarının türetilmesi |
göre yapılandırma |
