| Menşe yeri: | ÇİN |
|---|---|
| Marka adı: | SKYLYNN or OEM, ODM |
| Sertifika: | ISO, ROHS, CE |
| Min sipariş miktarı: | 10 PARÇA |
| Ambalaj bilgileri: | PP TORBA, İÇ KUTU, DIŞ KUTU |
| Teslim süresi: | 2-7 GÜN |
| Ödeme koşulları: | T/T, L/C, BATI BİRLİĞİ |
| Yetenek temini: | 800.000 |
| Model numarası.: | SC FC ST MU LC | Teslimat: | FOB |
|---|---|---|---|
| Vurgulamak: | GPON fiber optik ayırıcı 1x4,fiber optik ayırıcı 1x4 1x8,1x2 optik ayırıcı 1650nm |
||

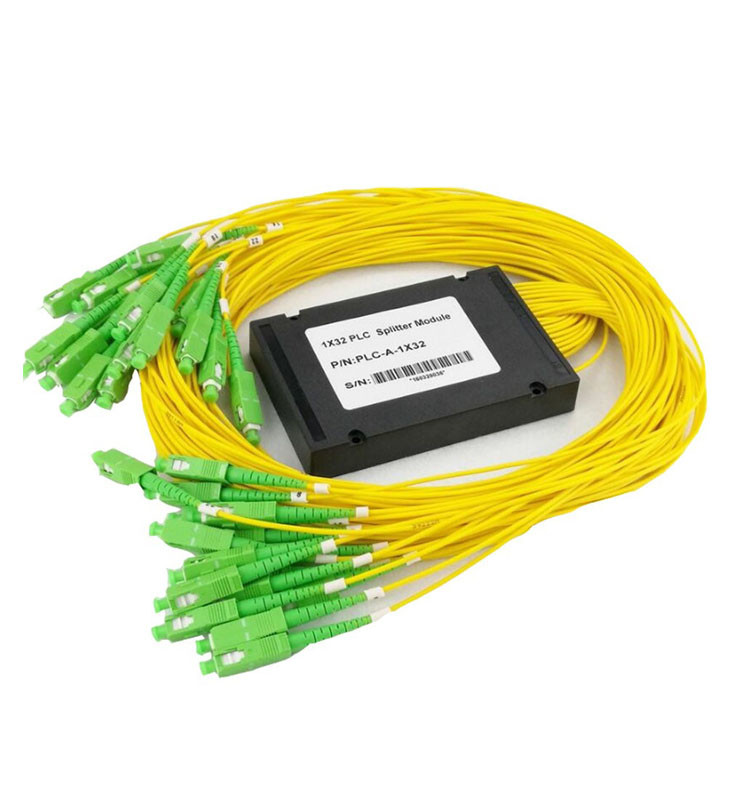

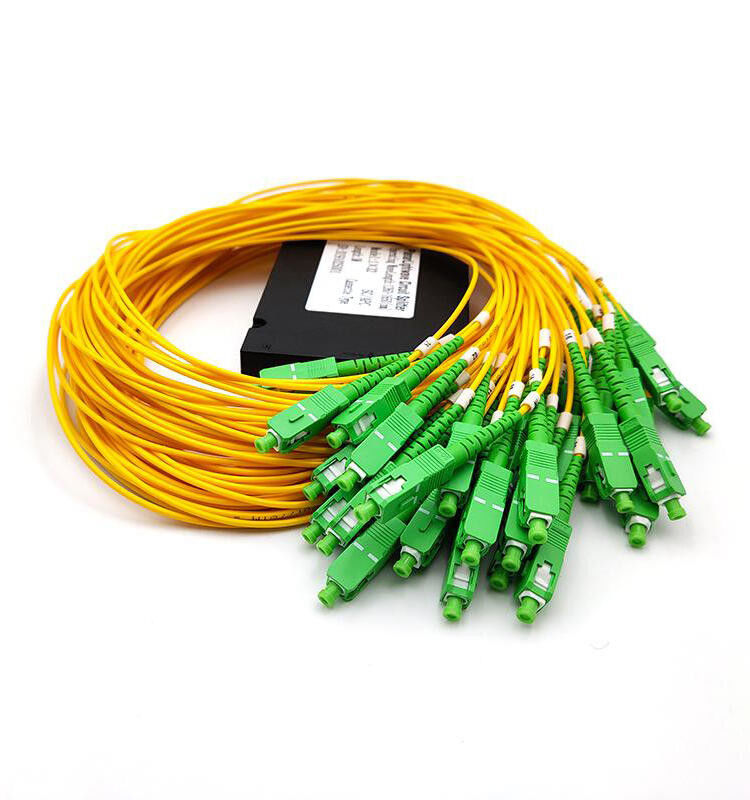

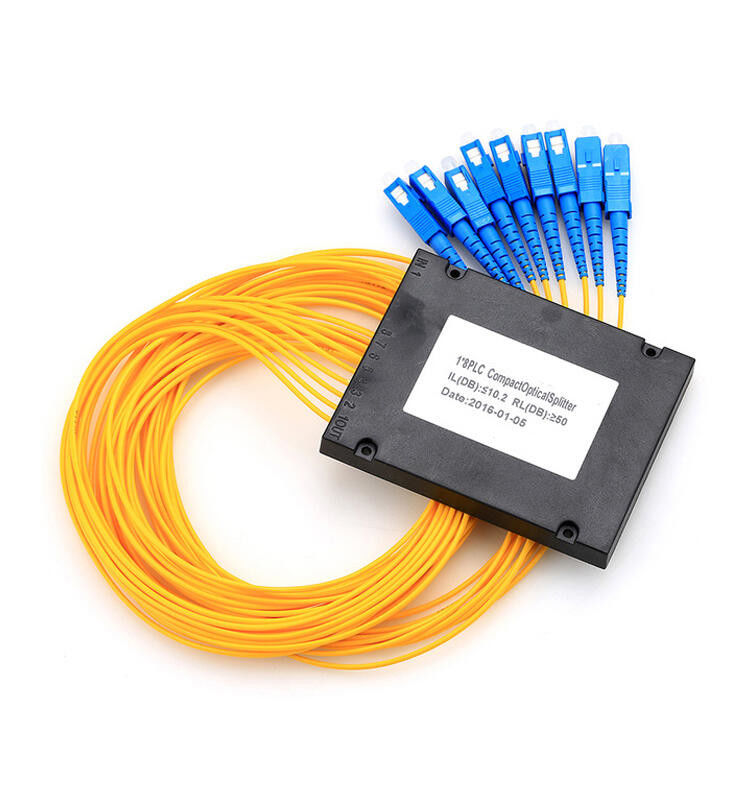

FTTH GPON Fiber Optik PLC Bölücü ABS Kutusu
Açıklama
PLC (Düzlemsel Işık Dalgası Devresi) Bölücüler, bir giriş fiberinden çoklu çıkış fiberlerine eşit bir bölme oranına sahip Tek Modlu Bölücülerdir.Kullanılabilir bölme sayıları şunlardır: 1x4, 1x8, 1x16 ve 1x32.PLC Bölücüler, 900µm gevşek tüplü tek modlu fiber ile mevcuttur ve ihtiyaçlarınıza göre sonlandırılır veya sonlandırılmaz.Bağlantısız PLC ayırıcılar, kolay ekleme veya bağlantı oluşturma için konektör içermez.Konnektörlü PLC Ayırıcılar, seçtiğiniz Fiber Optik Konnektörler ile mevcuttur: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC ve ST/UPC.
Özellikleri
Düşük Ekleme kaybı
Düşük PDL
Kompakt tasarım
İyi kanaldan kanala tekdüzelik
Geniş Çalışma Dalga Boyu:
1260nm'den 1650nm'ye
Geniş Çalışma Sıcaklığı:
-40 ℃ ile 85 ℃ arası
Yüksek Güvenilirlik ve Kararlılık
Başvuru
FTTX Sistemleri
PON Ağları
CATV Bağlantıları
Optik Sinyal Dağıtımı
uyma
Telcordia GR-1209-ÇEKİRDEK
Telcordia GR-1221-COR
RoHS
Özellikler
Tablo 1 – 1×N PLC Ayırıcı
|
parametreler |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
1×128 |
|
Çalışma Dalga Boyu (nm) |
1260～1650 |
||||||
|
Elyaf Türü |
G657A1 veya belirtilen müşteri |
||||||
|
Ekleme Kaybı (dB)(P/S Notu) |
3.8/4.0 |
7.1/7.3 |
10.2/10.5 |
13.5/13.7 |
17/17.4 |
20./20.4 |
23,8/24.2 |
|
Tekdüzelik Kaybı (dB) |
0,4 |
0,6 |
0,8 |
1.2 |
1.5 |
2 |
2.5 |
|
Polarizasyona Bağlı Kayıp (dB) |
0,2 |
0,2 |
0,2 |
0.25 |
0,3 |
0.35 |
0,4 |
|
İade Kaybı (dB) (P/S Notu) |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
|
Yönlülük (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
|
Dalga Boyu Bağımlı Kaybı (dB) |
0,3 |
0,3 |
0,3 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Sıcaklık Kararlılığı (-40～85 ℃)(dB) |
0,4 |
0,4 |
0,4 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Çalışma sıcaklığı (℃) |
-40～85 |
||||||
|
Depolama sıcaklığı (℃) |
-40～85 |
||||||
|
Cihaz Boyutu (mm) |
4x4x40 |
4x4x40 |
4x4x40 |
4x7x50 |
4x7x50 |
4x12x60 |
Yok |
|
Modül Boyutu (mm) |
100x80x1 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
141x115x18 |
140×115×18 |
|
Mini Modül Boyutu (mm) |
4x4x40 |
4x7x60 |
4x7x60 |
4x12x60 |
6x20x80 |
6x40x80 |
Yok |
Tablo 2 – 2×N PLC Ayırıcı
|
parametreler |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
|
Çalışma Dalga Boyu (nm) 1260～1650 |
|
|
|
|
|
|
|
Fiber Tipi G657A1 veya müşteri tarafından belirtilmiş |
|
|
|
|
|
|
|
Ekleme Kaybı (dB)(P/S Notu) |
4 |
7.6 |
11 |
14.4 |
17.5 |
21 |
|
Tekdüzelik Kaybı (dB) |
0,6 |
1 |
1.2 |
1.5 |
1.8 |
2.2 |
|
Polarizasyona Bağlı Kayıp (dB) |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
55/50 |
|
İade Kaybı (dB) (P/S Notu) |
0,2 |
0,2 |
0,3 |
0,3 |
0,4 |
0,4 |
|
Yönlülük (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
Dalga Boyu Bağımlı Kaybı (dB) |
0,3 |
0,4 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Sıcaklık Kararlılığı (-40～ |
0,4 |
0,4 |
0,4 |
0,5 |
0,5 |
0,5 |
|
Çalışma sıcaklığı (℃) |
-40～85 |
|
|
|
|
|
|
Depolama sıcaklığı (℃) |
-40～85 |
|
|
|
|
|
|
Cihaz Boyutu (mm) |
4x4x40 |
4x4x40 |
4x4x40 |
4x7x50 |
4x7x50 |
4x12x60 |
|
Modül Boyutu (mm) |
100x80x10 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
141x115x18 |
|
Mini Modül Boyutu (mm) |
4x4x40 |
4x7x60 |
4x7x60 |
4x12x60 |
6x20x80 |
6x40x80 |
