| Menşe yeri: | ÇİN |
|---|---|
| Marka adı: | SKYLYNN or OEM, ODM |
| Sertifika: | ISO, ROHS, CE |
| Min sipariş miktarı: | 10 PARÇA |
| Ambalaj bilgileri: | PP TORBA, İÇ KUTU, DIŞ KUTU |
| Teslim süresi: | 2-7 GÜN |
| Ödeme koşulları: | T/T, L/C, BATI BİRLİĞİ |
| Yetenek temini: | 800.000 |
| Model numarası.: | Çelik Boru Ayırıcı | Teslimat: | FOB |
|---|---|---|---|
| Vurgulamak: | 1x2 Çelik Boru Ayırıcı,Çelik Boru Ayırıcı 1650NM,fiber optik plc ayırıcı 1x8 |
||

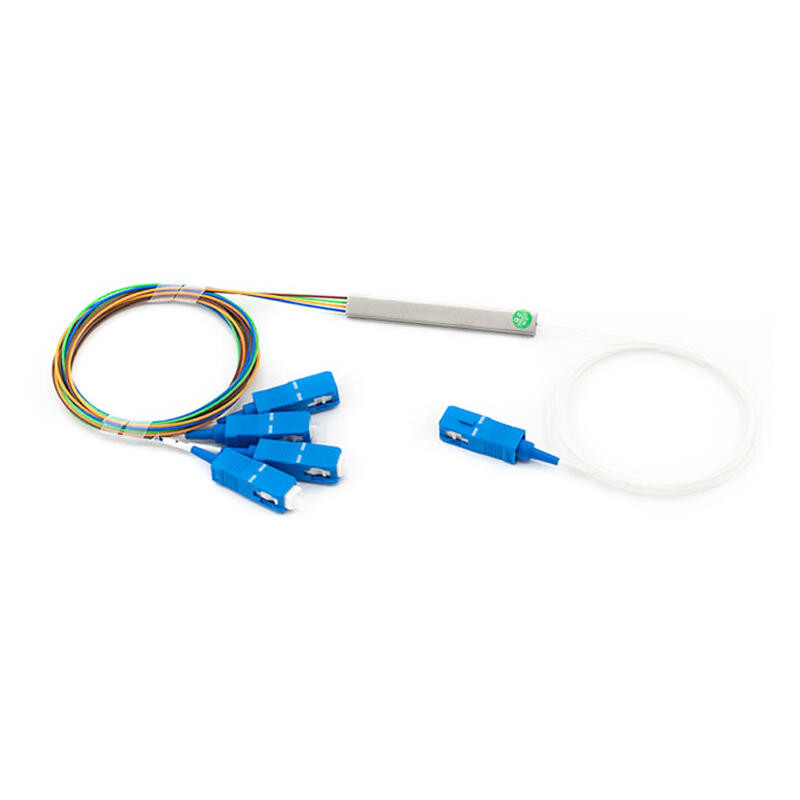

Düzlemsel ışık dalgası devresi (PLC) ayırıcı, silika optik dalga kılavuzu teknolojisi kullanılarak üretilen bir tür optik güç yönetim cihazıdır.Küçük boyut, yüksek güvenilirlik, geniş çalışma dalga boyu aralığı ve iyi kanaldan kanala tekdüzelik özelliklerine sahiptir ve optik sinyal güç bölünmesini gerçekleştirmek için PON ağlarında yaygın olarak kullanılır.Spesifik uygulamalar için özel olarak tasarlanmış tüm 1xN ve 2xN ayırıcı ürünler serisi sunuyoruz.Tüm ürünler GR-1209-CORE ve GR-1221-CORE gereksinimlerini karşılar.

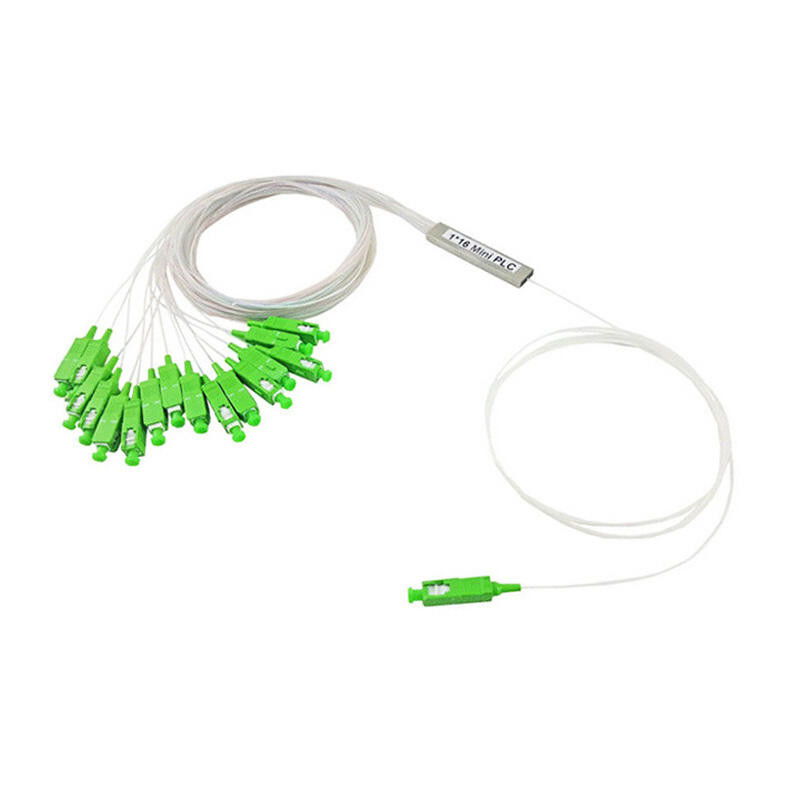

Tablo 1 – 1×N PLC Ayırıcı
| parametreler | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
| Çalışma Dalga Boyu (nm) | 1260～1650 | ||||||
| Elyaf Türü | G657A1 veya belirtilen müşteri | ||||||
| Ekleme Kaybı (dB)(P/S Derecesi) | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 17/17.4 | 20./20.4 | 23,8/24.2 |
| Tekdüzelik Kaybı (dB) | 0,4 | 0,6 | 0,8 | 1.2 | 1.5 | 2 | 2.5 |
| Polarizasyona Bağlı Kayıp (dB) | 0,2 | 0,2 | 0,2 | 0.25 | 0,3 | 0.35 | 0,4 |
| İade Kaybı (dB) (P/S Derecesi) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| Yönlülük (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| Dalga Boyu Bağımlı Kaybı (dB) | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,5 | 0,5 |
| Sıcaklık Kararlılığı (-40～85 ℃)(dB) | 0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 |
| Çalışma Sıcaklığı (℃) | -40～85 | ||||||
| Depolama Sıcaklığı (℃) | -40～85 | ||||||
| Cihaz Boyutu (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | Yok |
| Mini Modül Boyutu (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 | Yok |

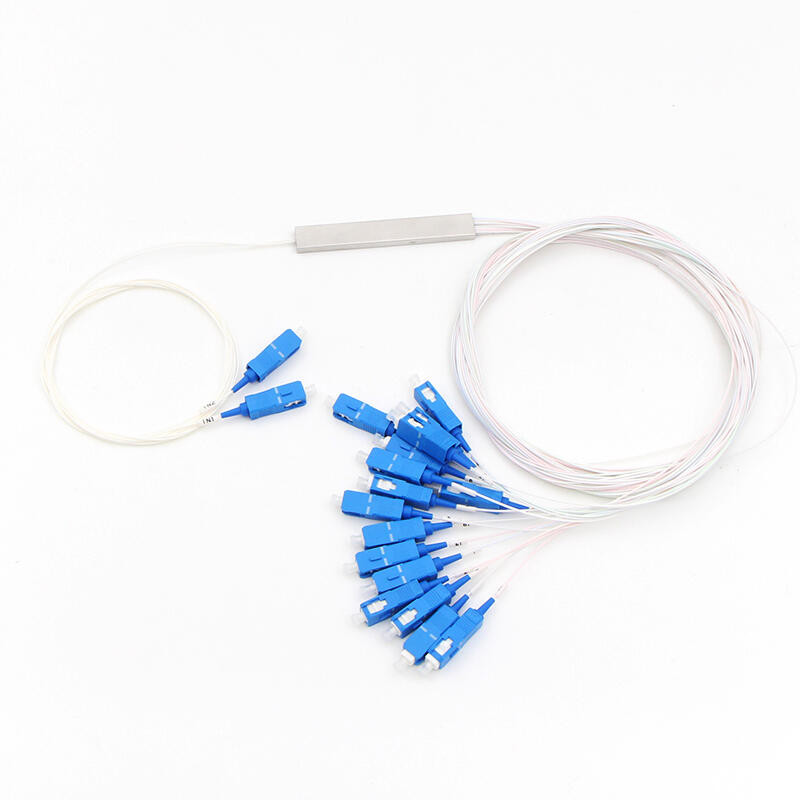

Tablo 2 – 2×N PLC Ayırıcı
| parametreler | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| Çalışma Dalga Boyu (nm) | 1260～1650 | |||||
| Elyaf Türü | G657A1 veya belirtilen müşteri | |||||
| Ekleme Kaybı (dB)(P/S Derecesi) | 4 | 7.6 | 11 | 14.4 | 17.5 | 21 |
| Tekdüzelik Kaybı (dB) | 0,6 | 1 | 1.2 | 1.5 | 1.8 | 2.2 |
| Polarizasyona Bağlı Kayıp (dB) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 |
| İade Kaybı (dB) (P/S Derecesi) | 0,2 | 0,2 | 0,3 | 0,3 | 0,4 | 0,4 |
| Yönlülük (dB) | 55 | 55 | 55 | 55 | 55 | 55 |
| Dalga Boyu Bağımlı Kaybı (dB) | 0,3 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 |
| Sıcaklık Kararlılığı (-40～85 ℃)(dB) | 0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 |
| Çalışma Sıcaklığı (℃) | -40～85 | |||||
| Depolama Sıcaklığı (℃) | -40～85 | |||||
| Cihaz Boyutu (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 |
| Mini Modül Boyutu (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x80 |
