| Model numarası.: | ADSS | Teslimat: | EXW/FOB/CIF |
|---|---|---|---|
| iç kılıf: | PE (polietilen) | Bant Genişliği (Sınıf A): | 850nm |
| Vurgulamak: | ADSS Dış Mekan Fiber Optik Kablo,Dış Mekan Optik Fiber Kablo G655.62.5 om1 fiber optik kablo,62.5 om1 fiber optic cable |
||

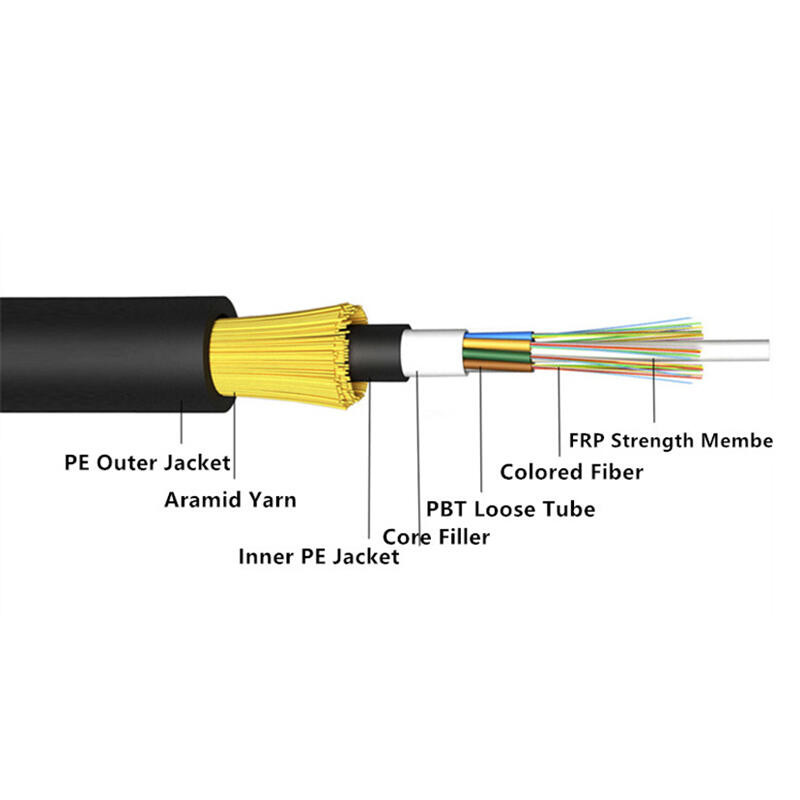

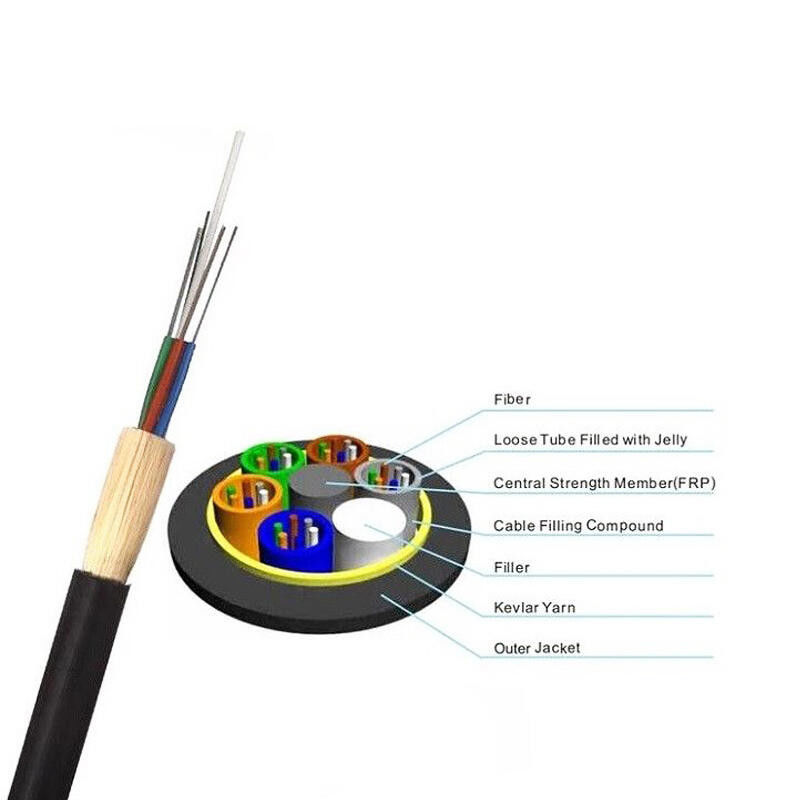

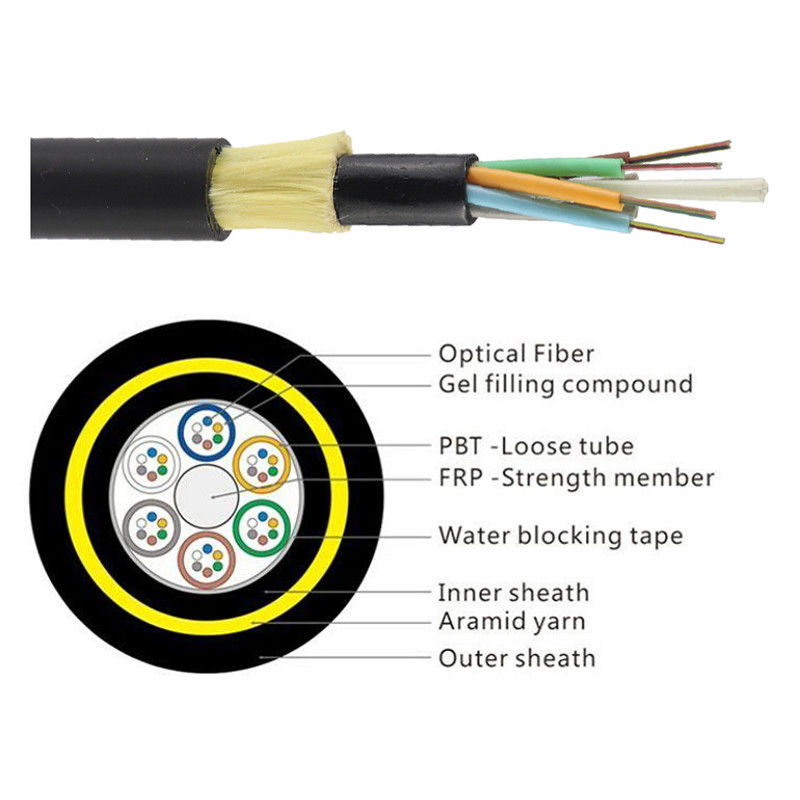

Tamamen dielektrik kendinden destekli (ADSS) kablo, iletken metal elemanlar kullanmadan yapılar arasında kendini destekleyecek kadar güçlü bir optik fiber kablo türüdür.Mevcut havai iletim hatları boyunca kurulan ve genellikle elektrik iletkenleri ile aynı destek yapılarını paylaşan bir iletişim ortamı olarak elektrik hizmetleri şirketleri tarafından kullanılır.
Tek modlu fiberler ve 1310 veya 1550 nanometre ışık dalga boyları kullanılarak, tekrarlayıcı olmadan 100 km uzunluğa kadar devreler mümkündür.Tek bir kablo 864 fibere kadar taşıyabilir.
| G.652 | G.655 | 50/125μm | 62,5/125μm | |||
| zayıflama | @850nm | ≤3,0 dB/km | ≤3,0 dB/km | |||
| (+20℃) | @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | |||
| @1310nm | ≤0,36 dB/km | ≤0,40 dB/km | ||||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | ||||
| Bant genişliği (Sınıf A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | |||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | ||||
| Sayısal Diyafram | 0.200±0.015NA | 0,275±0,015NA | ||||
| Kablo Kesme Dalga Boyu λcc | ≤1260nm | ≤1480nm | ||||
| Dış çap | ağırlık gerilimi kN | Ref.günlük maks.çalışma gerilimi kN | İzin verilen maksimum çalışma gerilimi kN | Kırılma gücü kN | Mukavemet elemanı CSA mm2 | Elastisite modülü kN/ mm2 | Isı genleşme katsayısı ×10-6/k | Uygun açıklık (m) (NESC Standardı,m) | ||||
| PE kılıf | kılıf | A | B | C | D | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7,95 | 22 | 53 | 26.4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
