| Menşe yeri: | ÇİN |
|---|---|
| Marka adı: | SKYLYNN or OEM, ODM |
| Sertifika: | ISO, ROHS, CE |
| Min sipariş miktarı: | 2km |
| Ambalaj bilgileri: | ahşap davul |
| Teslim süresi: | 5-10 Gün |
| Ödeme koşulları: | T/T, L/C, Batı Birliği |
| Yetenek temini: | 100.000 çekirdek |
| Model numarası.: | ADSS | Teslimat: | EXW/FOB/CIF |
|---|---|---|---|
| Menşei ülke: | Shenzhen | Dış çap: | 12.5 |
| Vurgulamak: | Tek Modlu ADSS Fiber Kablo,100m ADSS Anten Fiber Optik Kablo,24 Çekirdekli ADSS Fiber Kablo |
||

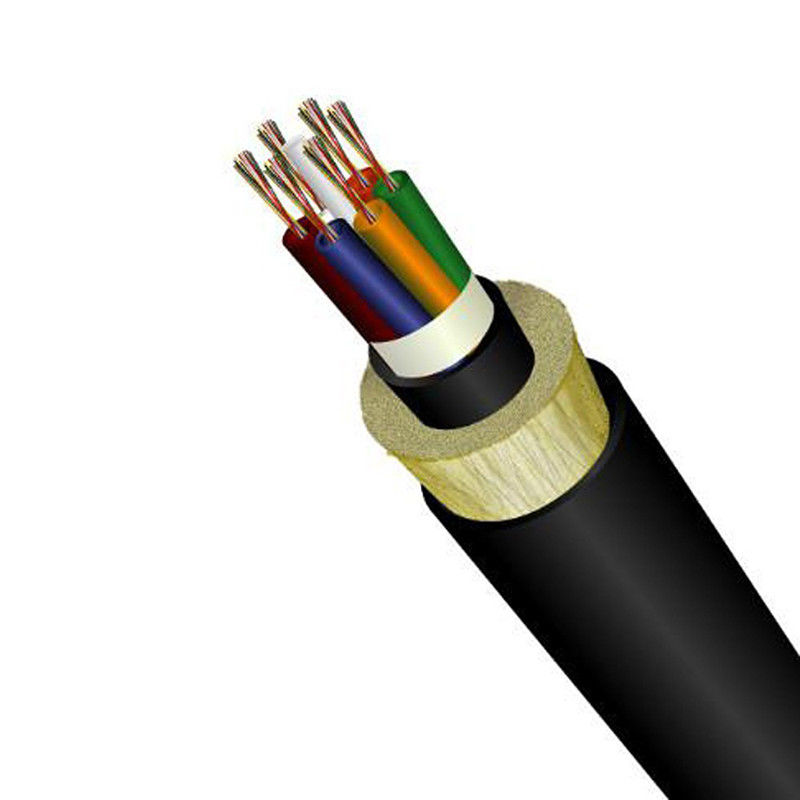

Açık Havai Örgülü Gevşek Tüp Açıklığı 100m 24 Çekirdekli Tek Modlu ADSS Anten Fiber Optik Kablo
Tüm Dielektrik Kendinden Destekli Anten Kablosu (ADSS)

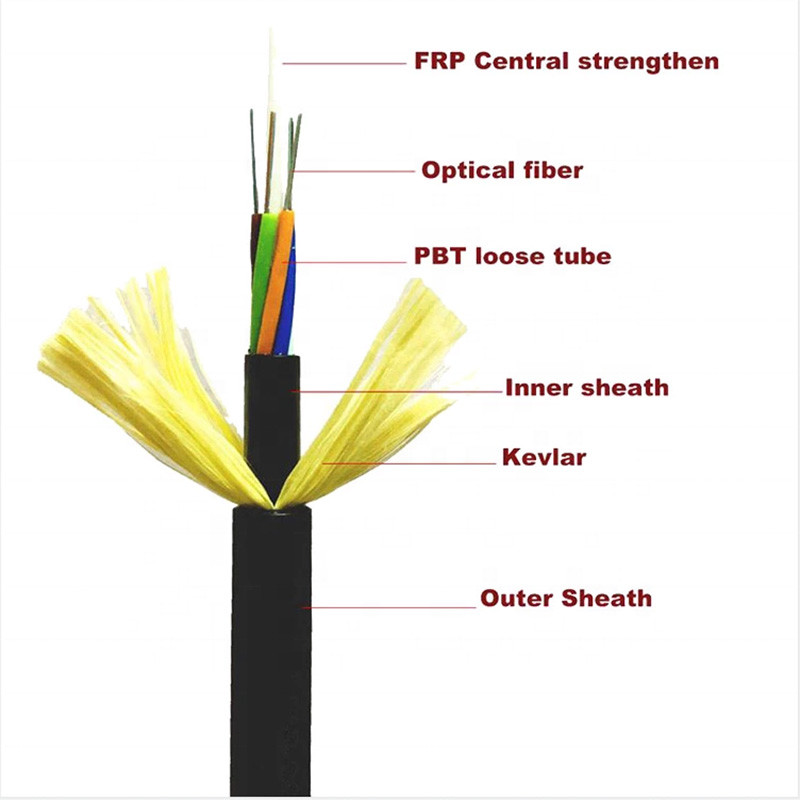

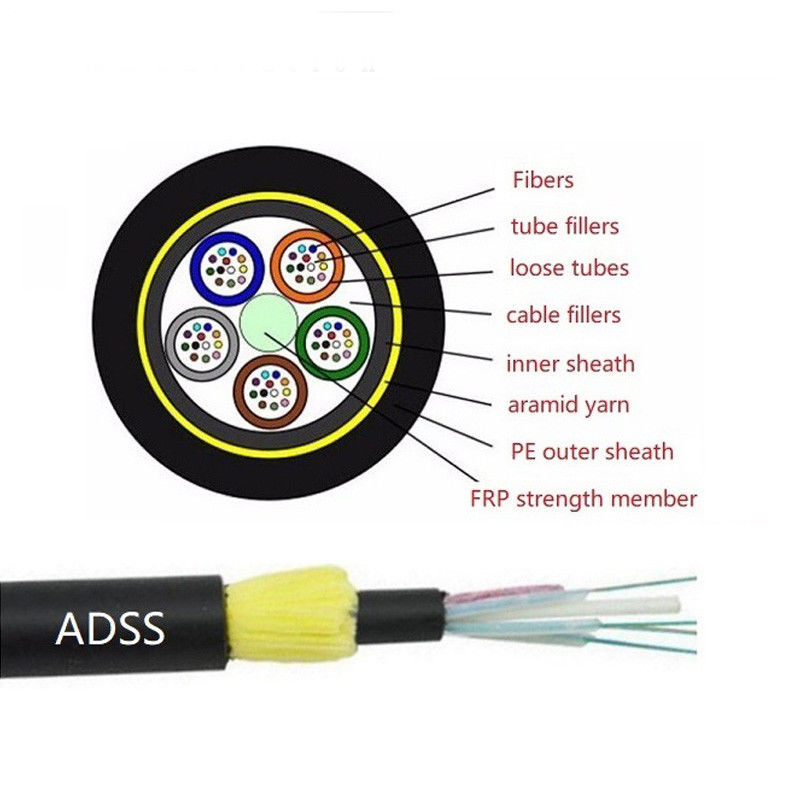

Tek Ceketli Gevşek Tüp Kablo ADSS Dış Mekan Optik Fiber Kablo
ADSS Anten Fiber Optik Kablo için Açıklama
Mini-Span Tüm Dielektrik Kendinden Destekli (ADSS) kablo, yerel ve kampüs ağ döngü mimarilerinde dış tesis anteni ve kanal uygulamaları için tasarlanmıştır.Ayrı bir haberci destek teli asma sistemi gerekli değildir, bu da kurulum süresini büyük ölçüde azaltır ve ön ve bakım işçilik maliyetlerini iyileştirir.Mini-Span tek modlu ve lazerle optimize edilmiş çok modlu fiberler mevcuttur.
Bu kurulum uygulaması genel kurulum, güvenlik ve kullanım sağlar
ADSS kablo güzergahının mühendisliği ve yerleşimi hakkında öneriler.
Optik Özellikler
| G.652 | G.655 | 50/125μm | 62,5/125μm | ||
| zayıflama | @850nm | ≤3,0 dB/km | ≤3,0 dB/km | ||
| (+20℃) | @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | ||
| @1310nm | ≤0,36 dB/km | ≤0,40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Bant genişliği (Sınıf A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| Sayısal Diyafram | 0.200±0.015NA | 0,275±0,015NA | |||
| Kablo Kesme Dalga Boyu λcc | ≤1260nm | ≤1480nm | |||
Teknik parametreler
| Dış çap | ağırlık gerilimi kN | Ref.günlük maks.çalışma gerilimi kN | İzin verilen maksimum çalışma gerilimi kN | Kırılma gücü kN | Mukavemet elemanı CSA mm2 | Elastisite modülü kN/ mm2 | Isı genleşme katsayısı ×10-6/k | Uygun açıklık (m) (NESC Standardı,m) | ||||
| PE kılıf | kılıf | A | B | C | D | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7,95 | 22 | 53 | 26.4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
ADSS Teli için Özellikler
