| Model numarası.: | ADSS | Teslimat: | EXW/FOB/CIF |
|---|---|---|---|
| Menşei ülke: | Shenzhen | Dış çap: | 12.5 |
| Vurgulamak: | 12.5 OFS ADSS Fiber Optik Kablo,Anten OFS ADSS Fiber Optik Kablo,Işık OFS ADSS Fiber Optik Kablo |
||
Tüm Dielektrik Kendinden Destekli Anten Kablosu (ADSS)
Tek Ceketli Gevşek Tüp Kablo ADSS Dış Mekan Optik Fiber Kablo
OFS ADSS Fiber Optik Kablo için Açıklama
ADSS fiber optik kablonun boyutu küçüktür, hafiftir, yapısı güçlüdür ve dış hava dağıtımlarının çoğu için uygun olan uygulamalarda esnektir.

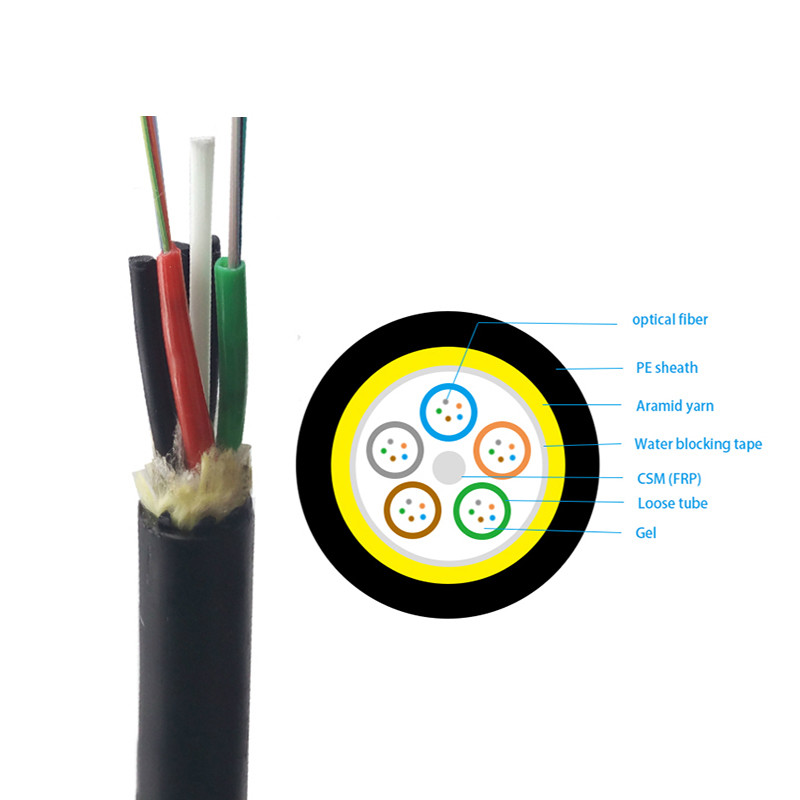

ADSS kablosunun yapısı iki kategoriye ayrılabilir - merkezi boru yapısı ve telli yapı.Merkezi bir tüp tasarımında, lifler, belirli bir uzunlukta su bloke eden malzeme ile doldurulmuş bir PBT gevşek tüpe yerleştirilir.Daha sonra istenilen çekme mukavemetine göre aramid iplik ile sarılır ve PE (≤110KV elektrik alan şiddeti) veya AT (≥100KV elektrik alan gücü) kılıf ile ekstrüde edilir.Bu yapı küçük çaplı ve hafiftir ancak sınırlı uzunluklara sahiptir.
Optik Özellikler
| G.652 | G.655 | 50/125μm | 62,5/125μm | ||
| zayıflama | @850nm | ≤3,0 dB/km | ≤3,0 dB/km | ||
| (+20℃) | @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | ||
| @1310nm | ≤0,36 dB/km | ≤0,40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Bant genişliği (Sınıf A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| Sayısal Diyafram | 0.200±0.015NA | 0,275±0,015NA | |||
| Kablo Kesme Dalga Boyu λcc | ≤1260nm | ≤1480nm | |||
Teknik parametreler
| Dış çap | ağırlık gerilimi kN | Ref.günlük maks.çalışma gerilimi kN | İzin verilen maksimum çalışma gerilimi kN | Kırılma gücü kN | Mukavemet elemanı CSA mm2 | Elastisite modülü kN/ mm2 | Isı genleşme katsayısı ×10-6/k | Uygun açıklık (m) (NESC Standardı,m) | ||||
| PE kılıf | kılıf | A | B | C | D | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7,95 | 22 | 53 | 26.4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
OFS ADSS Fiber Optik Kablo Özellikleri
