| Menşe yeri: | ÇİN |
|---|---|
| Marka adı: | SKYLYNN or OEM, ODM |
| Sertifika: | ISO, ROHS, CE |
| Min sipariş miktarı: | 2KM |
| Ambalaj bilgileri: | AHŞAP VARİL, KARTON |
| Teslim süresi: | 5-10 GÜN |
| Ödeme koşulları: | T/T, L/C, BATI BİRLİĞİ |
| Yetenek temini: | 100.000 çekirdek |
| Model numarası.: | FTTH GJYFJH | OD(mm): | 4,5±/0,2 |
|---|---|---|---|
| Vurgulamak: | FTTH Yuvarlak adss fiber optik kablo,adss fiber optik kablo 4.6mm,fiber optik kablo çekerek 6.0mm GJYFJH |
||

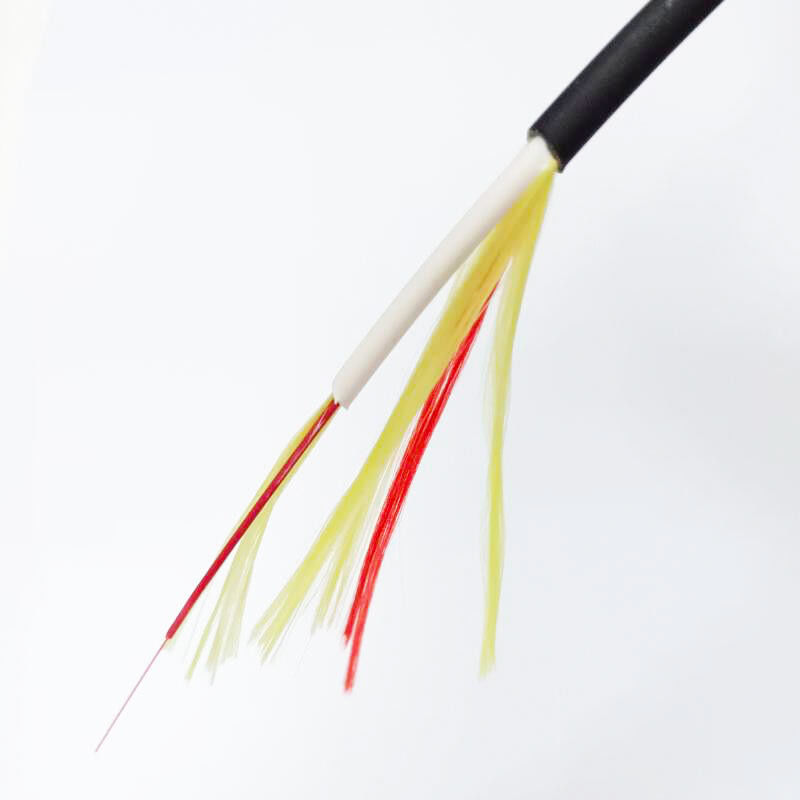

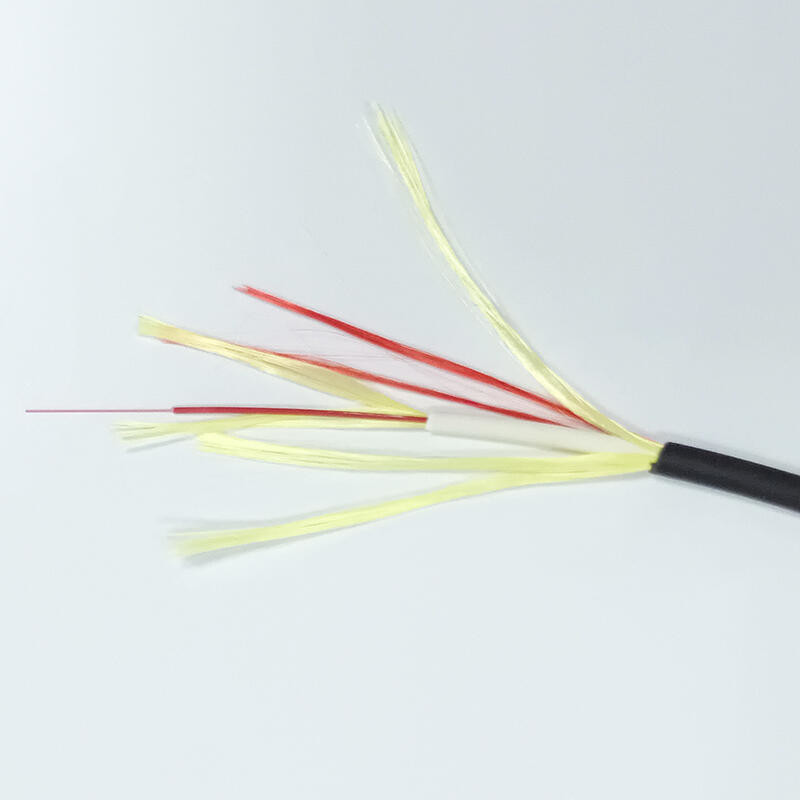

FTTH Yuvarlak Kablo Dış/İç Mekan Kullanımı için Çift Kılıf 4.6mm
Tanım
Bir binaya girerken, iç alev geciktirici Ceketi ortaya çıkarmak için kablonun dış kılıfı basitçe çıkarılır.Çalışması hızlıdır ve iki farklı kabloya ve bir kablo ekine ihtiyaç duymadan dış ortamdan iç ortama kolay kurulum sağlar.
Saplama kablosu öncelikle doğrudan kurulum, yani zımba veya klips ile kurulum veya kablo kanalları ve pervazları içinde yönlendirme için tasarlanmıştır.Bu kurulum tekniği, bükülme performansı, ezilme direnci ve diğer mekanik parametreler açısından kablolara ekstra zorlu gereksinimler getirmektedir.
LSZH Çift Kılıflı Kablo, iç/dış mekan FTTx uygulamaları için bir fiber optik saplama kablosudur.Eşsiz çift kılıf tasarımı, kablonun iç mekanlarda kısa bölümlerin yanı sıra dış mekanlara da kurulmasını sağlar.Kabloda çift Düşük Duman alev geciktirici kılıf bulunur, dış kısım UV'ye dayanıklı siyah bir modeldir.
Saplamalı kablo, G657 fiber ve kablo tasarımının dahili bükülme kısıtlaması sayesinde son derece iyi bir bükülme performansına sahiptir.Kablo kendi başına minimum bükülme yarıçapını kontrol edecek ve bükülmeye izin verecektir.
Kablo Özellikleri
Küçük dış çap, hafif, alev geciktirici, soyulması kolay, düşük zayıflama, fiziksel olarak yumuşak
Sıkı tampon kabloları arasında doğrudan ekleme ve bağlantı kutusu veya örgüye ihtiyaç duymaz
Kurulum, çalıştırma ve bakım için uygun
Uygulamalar
Binadan binaya bağlantı kablosu olarak
Duvar, tavan, katmanlar arasında ve kanallarda iç mekan yumuşak kablo olarak
İletişim ekipmanı için pigtailler, hareketli konektörler ve patch kablolar olarak

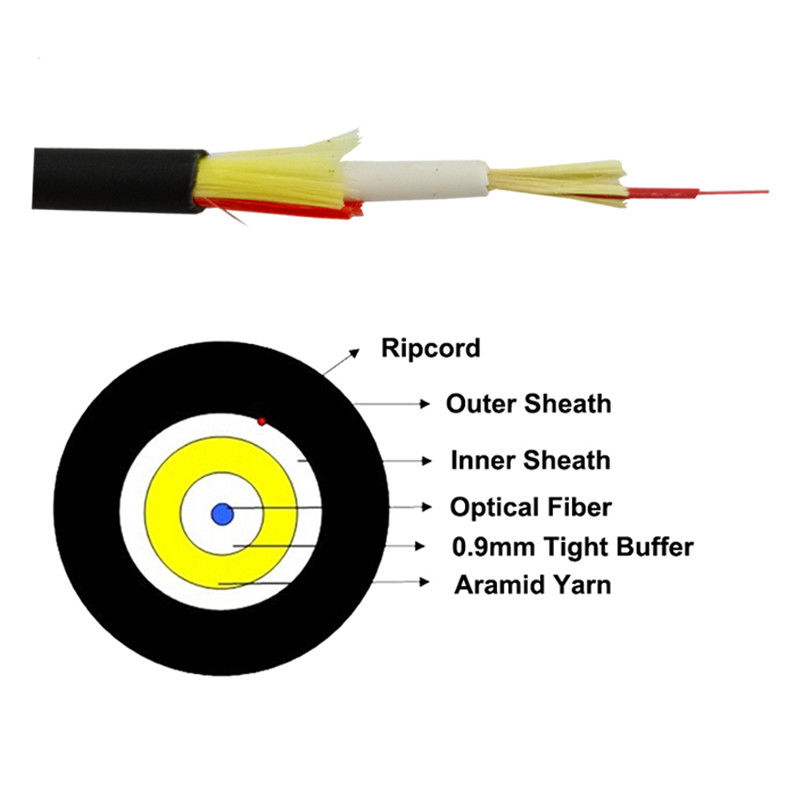

Kablo Teknik Parametreleri
Elyaf Sayısı | 1 | |
OD(mm) | 4,5±/0,2 | |
Kablo | Malzeme | UV - LSZH |
Kalınlık (mm) | 0,9±0,1 |
|
OD(mm) | 3,0±0,1 |
|
iç kablo | Malzeme | LSZH |
Kalınlık (mm) | 0,5±0,05 |
|
OD(mm) | 0,85±0,05 |
|
Tampon | Malzeme | LSZH |
Nominal ağırlık t(kg/km) | 24 |
|
Maks.Çekme Dayanımı(N) | uzun vadeli | 120 |
Kısa dönem | 240 |
|
Min.Bükme Yarıçapı (mm) | Statik | 10D |
Dinamik | 20D |
|
Max.Crush Direnci(N/100mm) | uzun vadeli | 300 |
Kısa dönem | 1000 |
|
Güç Üyeleri | Aramid iplik |
|
Çevresel koruma | RoHS UYUMLU |
|
Depolama veya ulaşım | -20~70℃ |
|
Operasyon | -20~60℃ |
|
Sıcaklık aralığı | Kurulum | -20~60℃ |
Optik Özellikler G657A2
özellikleri | Koşullar | Belirtilen Değerler | Birimler |
geometrik özellikler |
|
|
|
Kaplama çapı | 125,0±0,7 | µm |
|
Dairesel olmayan kaplama | ≤0.7 | % |
|
Kaplama çapı | 245±5 | µm |
|
Kaplama/kaplama eşmerkezlilik hatası | ≤12 | µm |
|
Dairesel olmayan kaplama | ≤6.0 | % |
|
Çekirdek/kaplama eşmerkezlilik hatası | ≤0.5 | µm |
|
kıvırmak | ≥4 | m |
|
optik özellikler | |||
1310nm | ≤0.35 | dB/km |
|
1383nm | ≤0.35 | dB/km |
|
1550nm | ≤0.21 | dB/km |
|
zayıflama | 1625nm | ≤0.23 | dB/km |
Zayıflama ve Dalga Boyu | 1525~1575nm | ≤0.02 | MHz*km |
1285~1330nm | ≤0.03 | MHz*km |
|
Sıfır dağılım dalga boyu | 1300~1324 | nm |
|
Sıfır dağılım eğimi | ≤0.092 | ps/(nm2*km) |
|
Polarizasyon modu dağılımı |
|
|
|
PMD maksimum bireysel fiber | ≤0.1 | ps/km1/2 |
|
PMD tasarım bağlantı değeri | ≤0.06 | ps/km1/2 |
|
tipik kuvvet | 0.04 | ps/km1/2 |
|
Kablo kesme dalga boyu | ≤1260 | nm |
|
Mod alan çapı | 1550nm | 9.3~10.3 | µm |
1310nm | 8.4~9.3 | µm |
|
Grup kırılma indeksi | 1550nm | 1.467 |
|
1310nm | 1.466 |
|
|
Çevresel özellikler | 1310nm, 1550nm&1625nm | ||
Sıcaklık döngüsü | -60℃ ila +85℃ | ≤0.05 | dB/km |
Sıcaklık-nem döngüsü | -10℃ ila +85℃, | ≤0.05 | dB/km |
suya daldırma | 23℃, 30 gün | ≤0.05 | dB/km |
Kuru sıcak | 85℃, 30 gün | ≤0.05 | dB/km |
nemli ısı | 85℃, %85 RH, 30 gün | ≤0.05 | dB/km |
mekanik özellikler | |||
Kanıt testi | ≥9.0 | N | |
≥1.0 | % | ||
≥100 | kpsi | ||
Makro bükülme kaynaklı kayıp |
|
|
|
1Dönüş @5mm Yarıçap | 1550nm | ≤0.15 | dB |
1Dönüş @5mm Yarıçap | 1625 mm | ≤0.45 | dB |
1Dönüş @7.5mm Yarıçap | 1550nm | ≤0.08 | dB |
1Dönüş @7.5mm Yarıçap | 1625 mm | ≤0.25 | dB |
1Dönüş @10mm Yarıçap | 1550nm | ≤0.03 | dB |
1Dönüş @10mm Yarıçap | 1625 mm | ≤0.10 | dB |
Kaplama şeridi kuvveti | Tipik ortalama kuvvet | 1.5 | N |
tepe kuvveti | ≥1.3 ≤8.9 | N |
|
Dinamik stres korozyonu duyarlılık parametresi | 27 | ||
