| Menşe yeri: | ÇİN |
|---|---|
| Marka adı: | SKYLYNN or OEM, ODM |
| Sertifika: | ISO, ROHS, CE |
| Model numarası: | GJYFJCH |
| Min sipariş miktarı: | 2KM |
| Ambalaj bilgileri: | AHŞAP VARİL, KARTON |
| Teslim süresi: | 5-10 GÜN |
| Ödeme koşulları: | T/T, L/C, BATI BİRLİĞİ |
| Yetenek temini: | 100.000 çekirdek |
| Model numarası.: | FTTH Dış Mekan Bırakma Kablosu | Teslimat: | FOB |
|---|---|---|---|
| minimum sipariş miktarı: | 1 kilometre | Menşei ülke: | Shenzhen |
| Vurgulamak: | FTTH Fiber Optik Kablo Anten FIG-8,FTTH Fiber Optik Kablo G657A2,dış mekan fiber optik kablo LSZH 1F |
||

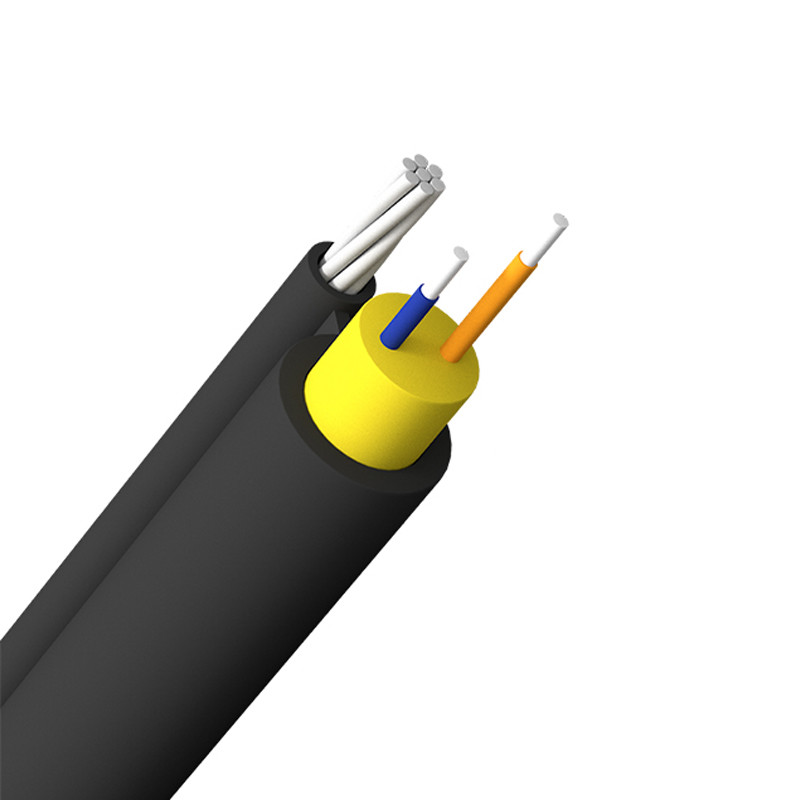

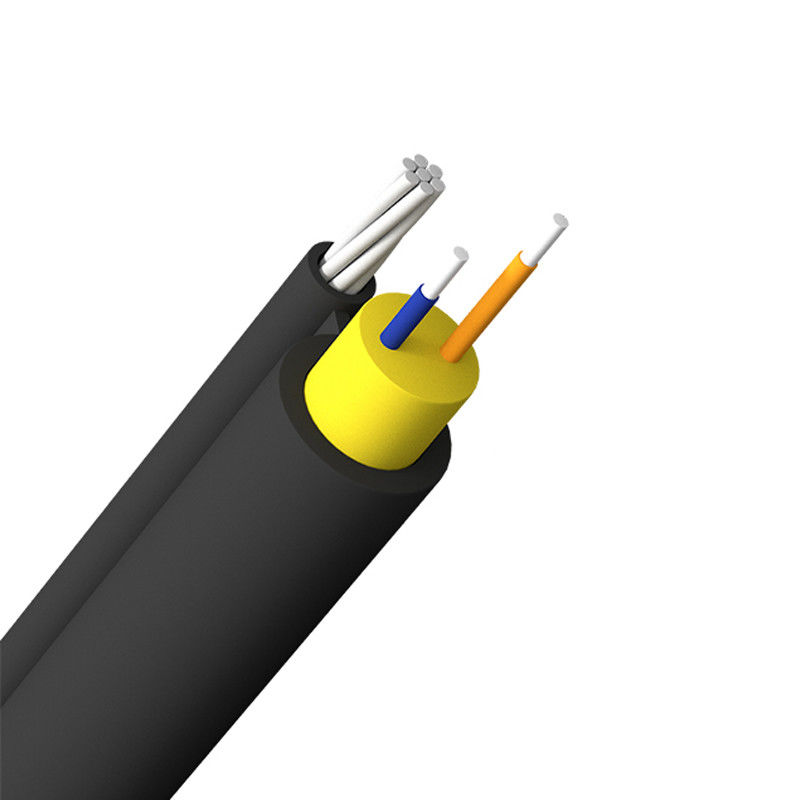

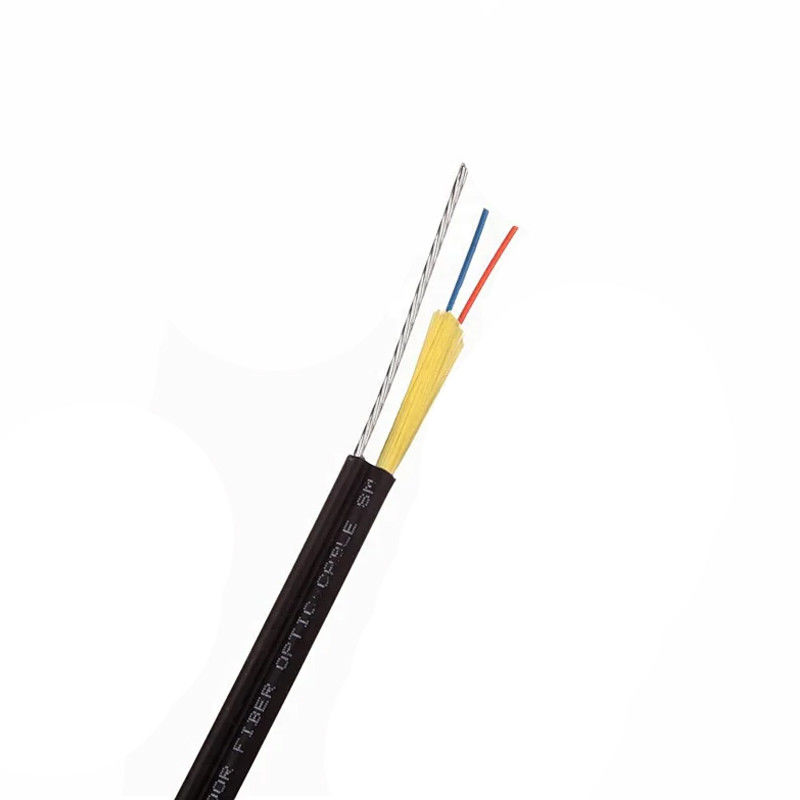

FTTH Drop Kablo Anteni FIG-8 Yuvarlak Tip
Tanım
FTTH bırakma kablosu, yeni bir fiber optik kablo türüdür.Kelebek şeklinde bir kablodur.Küçük boyutlu ve hafif olduğu için Evde Fiber uygulaması için uygundur.Sitenin mesafesine göre kesilebilir, inşaatın verimini arttırmıştır.
Yüksek kapasiteli iç/dış mekan FTTH ağları için tasarlanmış FRP, KFRP, metal veya metal olmayan mukavemet elemanlarına sahip FTTH fiber saplama kabloları.
Özellikler
Başvuru

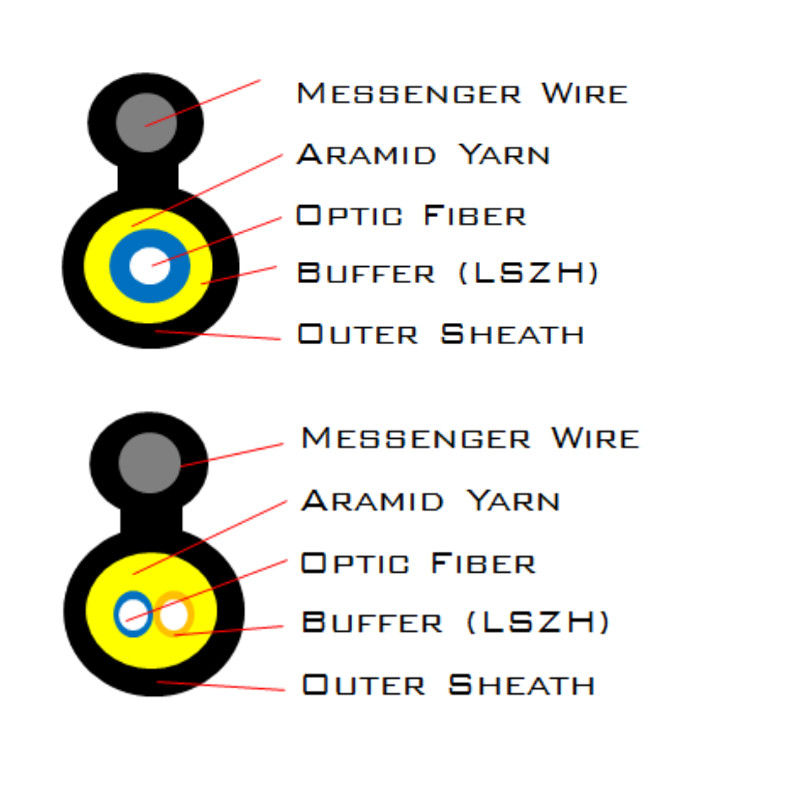

Fiber Optik Kablo Yapımı
| Yapı | Malzeme | ÖZELLİKLER |
| Anten Tipi (1C, 2C) | ||
| Optik lif | Tek mod | G.657A2 |
| renkli elyaf | 1F : Mavi 2F : Mavi, Turuncu |
|
| Haberci Tel | Çinko kaplı Çelik Tel | Φ1.1±0.1 |
| Güç üyesi | Aramid İplik | |
| Dış kılıf | Malzeme | Dış mekan LSZH |
| Çap | 1F Çap : 3.0±0.1* 5.8±0.2mm Kalınlık : 0.75±0.1mm 2F Çap : 3.2±0.1*5.9±0.2mm Kalınlık (Avr): 0,55±0,2 mm |
|
| Renk | Siyah (Karbon %2.6±0.2) | |
| İşaretleme (Mürekkep Püskürtmeli) | Beyaz İşaretleme her 1 metrede bir yazdırılır |
|
Kablo çapı ve Yapı detayları
| Lif Saymak |
Dış çap (G * Y, mm) |
Gerilme direnci (N) |
Ağırlık (NET.Kg/km) |
| ŞEKİL-8 tipi (Metal olmayan) 1F |
3,0±0,1* 5,8±0,2 mm | 1.300 (Messenger teli ile) 600 (Messenger teli ile) |
21 |
| ŞEKİL-8 tipi (Metal olmayan) 1F |
Çap : 3,2±0,1*5,9±0,2 mm |
1.300 (Messenger teli ile) 600 (Messenger teli ile) |
22 |
Fiber özelliği(ITU-T G.657A2):
| Parametre | Şartname | |
| zayıflama katsayısı @ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm |
≤ 0,350 dB/km ≤ 0,350 dB/km ≤ 0,215 dB/km ≤ 0,350 dB/km |
|
| PMD | ≤ 0,06 dB(ps/km1/2 ) | |
| kesme dalga boyu | ≤ 1260 nm | |
| Sıfır dağılım dalga boyu | 1300 ~ 1324 nm | |
| Sıfır dağılım eğimi | ≤ 0.092 ps/(nm^2.km) | |
| Renk dağılımı @ 1285 ~ 1625 nm @ 1550 nm |
≤ 3,0 ps/(nm^2.km) ≤ 18,0 ps/(nm^2.km) |
|
| Mod alan çapı @ 1310 nm | 8,7 ± 0,5 ㎛ | |
| Çekirdek/Kaplı eşmerkezlilik hatası | ≤ 0,5 ㎛ | |
| Kaplama çapı | 124,6 ± 0,5 ㎛ | |
| Dairesel olmayan kaplama | ≤ 0,5 % | |
| Birincil Kaplama çapı | 245 ± 10㎛ | |
| Kanıt testi seviyesi | 100 kpsi, %1 | |
| zayıflama katsayı |
Maks.1310nm'den 1625nm'ye | 0.35dB/km |
| Maks.1383nm ±3nm'de | 0.35dB/km | |
| Maks.1550nm'de | 0,215dB/km | |
| Kablo Bükme Kaybı ile Zayıflama | 15 mm çap, 10 dönüş | 1550nm ≤ Δ 0,03 dB/km ↓ |
