| Menşe yeri: | ÇİN |
|---|---|
| Marka adı: | SKYLYNN or OEM, ODM |
| Sertifika: | ISO, ROHS, CE |
| Min sipariş miktarı: | 2KM |
| Ambalaj bilgileri: | AHŞAP VARİL, KARTON |
| Teslim süresi: | 5-10 GÜN |
| Ödeme koşulları: | T/T, L/C, BATI BİRLİĞİ |
| Yetenek temini: | 100.000 çekirdek |
| Model numarası.: | FTTH GJYFJH | ||
|---|---|---|---|
| Vurgulamak: | FTTH tek ve çok modlu fiber,tek ve çok modlu fiber 5 mm,iç mekan fiber optik kablo 6 mm GJYFJH |
||

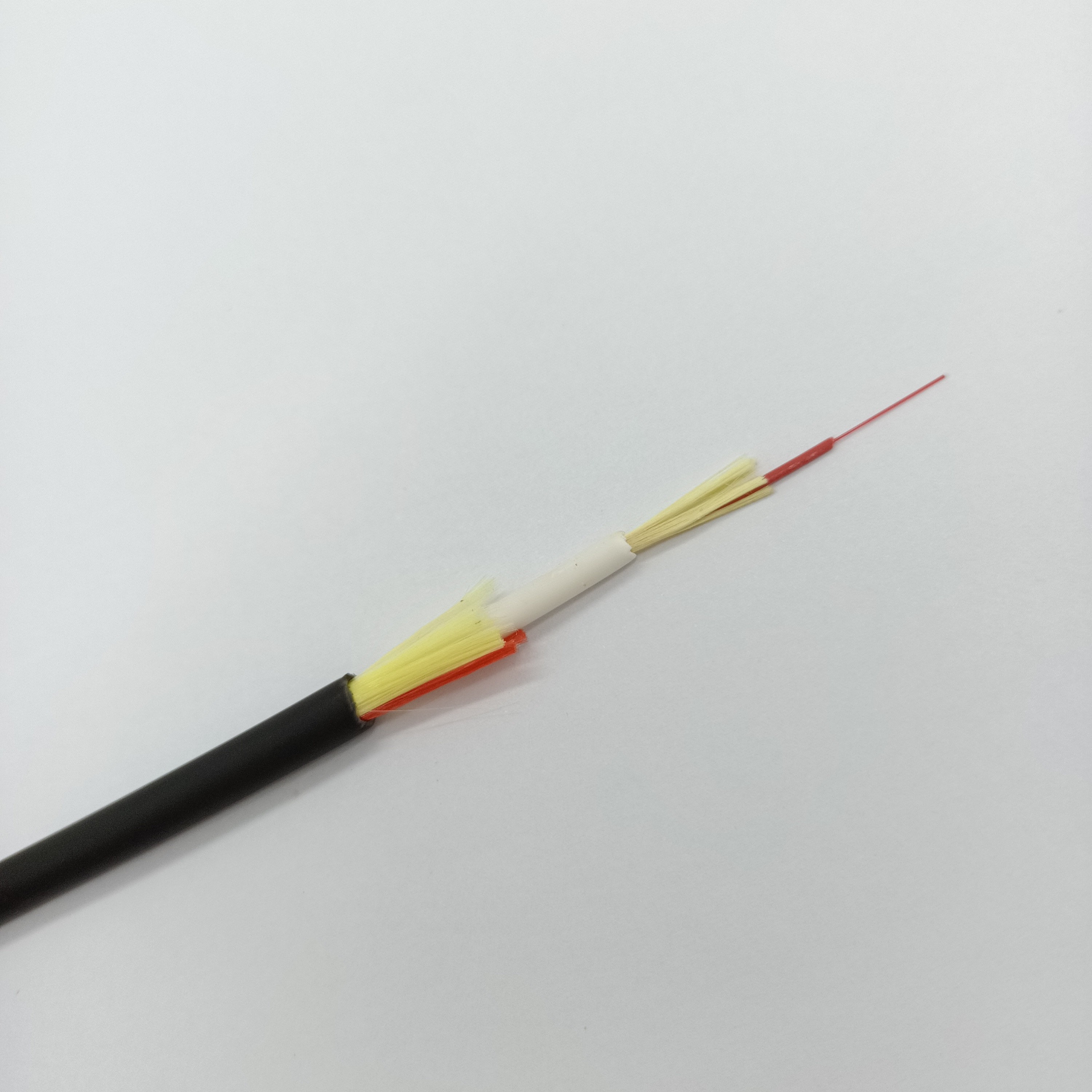

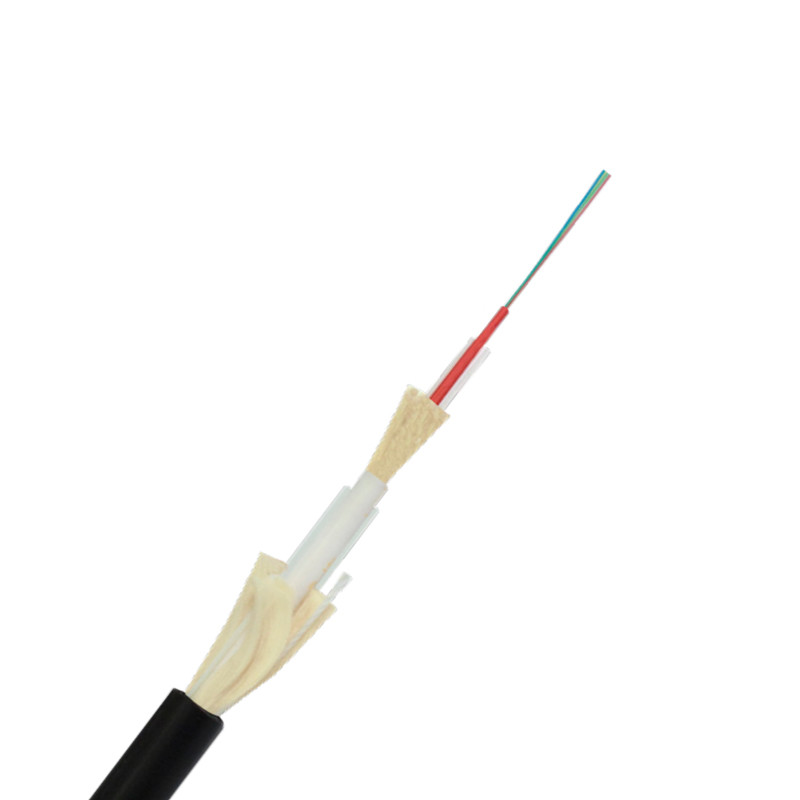

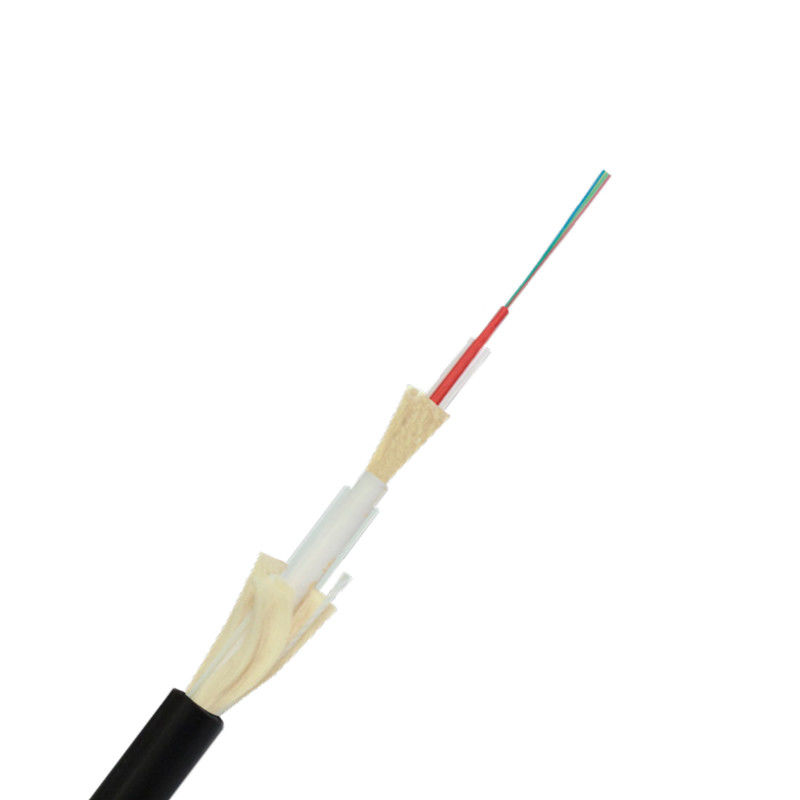

Çok Amaçlı İç Mekan Dış Mekan Kullanımı için Çift Kılıflı FTTH Yuvarlak Saplamalı kablo 5.0mm 6.0mm GJYFJH
Tanım
Çift Kılıflı saplamalı kablo, basit, şık ve güvenilir dış mekan-iç mekan geçişleri sağlayan çok amaçlı bir saplama kablosudur.Sağlam ve su geçirmez yapısı ile çift kılıflı saplama kablosu, yüksek mekanik performanslar sunar.Bu optik kablo, yapay çıkışlar için tasarlanmıştır (70 m'ye kadar uzanır), ancak aynı zamanda birkaç yüz metrede kanallara da çekilebilir.
Çift kılıflı bir yapı sunan kablo bırakma serisi, HDPE dış kılıfını birkaç saniye içinde soymayı sağlayan twp ripcord'ları sunar.Bu işlem sayesinde, iç mekan uygulamaları için Düşük Duman Sıfır Halojen Alev Geciktirici saplama kablosu kullanılabilir.
Bu nedenle, dış mekan optik damlası ile iç mekan optik damlası arasında geçiş yapmak için hiçbir ekleme gerekli değildir.Kablo, optik bütçeyi zorlamadan optik sinyalin bir dış dağıtım noktasından telekomünikasyon çıkışına iletilmesini sağlar
Özellikler
Optik Özellikler (G657A2)
| özellikleri | Koşullar | Belirtilen Değerler | Birimler |
| geometrik özellikler | |||
| Kaplama çapı | 125,0±0,7 | µm | |
| Dairesel olmayan kaplama | ≤0.7 | % | |
| Kaplama çapı | 245±5 | µm | |
| Kaplama/kaplama eşmerkezlilik hatası | ≤12 | µm | |
| Dairesel olmayan kaplama | ≤6.0 | % | |
| Çekirdek/kaplama eşmerkezlilik hatası | ≤0.5 | µm | |
| kıvırmak | ≥4 | m | |
| optik özellikler | |||
| 1310nm | ≤0.35 | dB/km | |
| 1383nm | ≤0.35 | dB/km | |
| 1550nm | ≤0.21 | dB/km | |
| zayıflama | 1625nm | ≤0.23 | dB/km |
| Zayıflama ve Dalga Boyu | 1525~1575nm | ≤0.02 | MHz*km |
| maks.bir fark | |||
| 1285~1330nm | ≤0.03 | MHz*km | |
| Sıfır dağılım dalga boyu | 1300~1324 | nm | |
| Sıfır dağılım eğimi | ≤0.092 | ps/(nm2*km) | |
| Polarizasyon modu dağılımı | |||
| PMD maksimum bireysel fiber | ≤0.1 | ps/km1/2 | |
| PMD tasarım bağlantı değeri | ≤0.06 | ps/km1/2 | |
| tipik kuvvet | 0.04 | ps/km1/2 | |
| Kablo kesme dalga boyu | ≤1260 | nm | |
| Mod alan çapı | 1550nm | 9.3~10.3 | µm |
| 1310nm | 8.4~9.3 | µm | |
| Grup kırılma indeksi | 1550nm | 1.467 | |
| 1310nm | 1.466 | ||
| Çevresel özellikler | 1310nm, 1550nm&1625nm | ||
| Sıcaklık döngüsü | -60℃ ila +85℃ | ≤0.05 | dB/km |
| Sıcaklık-nem döngüsü | -10℃ ila +85℃, | ≤0.05 | dB/km |
| %4 ila %98 bağıl nem | |||
| suya daldırma | 23℃, 30 gün | ≤0.05 | dB/km |
| Kuru sıcak | 85℃, 30 gün | ≤0.05 | dB/km |
| nemli ısı | 85℃, %85 RH, 30 gün | ≤0.05 | dB/km |
| mekanik özellikler | |||
| Kanıt testi | ≥9.0 | N | |
| ≥1.0 | % | ||
| ≥100 | kpsi | ||
| Makro bükülme kaynaklı kayıp | |||
| 1Dönüş @5mm Yarıçap | 1550nm | ≤0.15 | dB |
| 1Dönüş @5mm Yarıçap | 1625 mm | ≤0.45 | dB |
| 1Dönüş @7.5mm Yarıçap | 1550nm | ≤0.08 | dB |
| 1Dönüş @7.5mm Yarıçap | 1625 mm | ≤0.25 | dB |
| 1Dönüş @10mm Yarıçap | 1550nm | ≤0.03 | dB |
| 1Dönüş @10mm Yarıçap | 1625 mm | ≤0.10 | dB |
| Kaplama şeridi kuvveti | Tipik ortalama kuvvet | 1.5 | N |
| tepe kuvveti | ≥1.3 ≤8.9 | N | |
| Dinamik stres korozyonu duyarlılık parametresi | 27 | ||

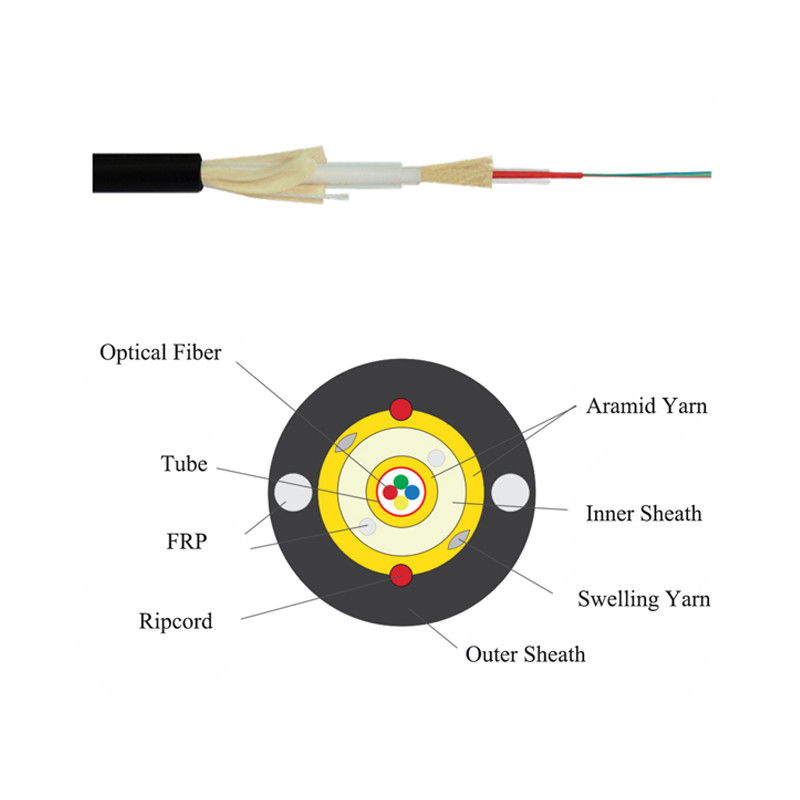

Şartname
| lif türü | G657A1, G657A2 | ||
| lif çekirdekleri | 1 | 2 | 4 |
| Tampon | 900µm mikro demet | ||
| Çap | 6.0mm | ||
| Ağırlık | 29kg/km | 30kg/km | |
| Dış Kılıf Malzemesi | HDPE Siyah RAL 9005 | ||
| İç Kılıf Malzemesi | LSZH-FR Beyaz RAL 9010 | ||
| Kablo Takviyesi | Aramid iplikler, 2FRP çekirdekler | ||
