| Menşe yeri: | ÇİN |
|---|---|
| Marka adı: | SKYLYNN or OEM, ODM |
| Sertifika: | ISO, ROHS, CE |
| Min sipariş miktarı: | 2KM |
| Ambalaj bilgileri: | AHŞAP DRUM |
| Teslim süresi: | 5-10 GÜN |
| Ödeme koşulları: | T/T, L/C, BATI BİRLİĞİ |
| Yetenek temini: | 100.000 çekirdek |
| Model numarası.: | MGXTWV | Teslimat: | EXW/FOB/CIF |
|---|---|---|---|
| Gerilme direnci: | 500/1000 | Menşei ülke: | Shenzhen |
| Özellikler: | ezilme direnci | Eğilme Yarıçapı Statik/Dinamik mm: | 15D |
| Vurgulamak: | gevşek sualtı fiber optik kablo 200μm,sualtı fiber optik kablo 250μm,toplu dış mekan fiber optik kablo 1db |
||

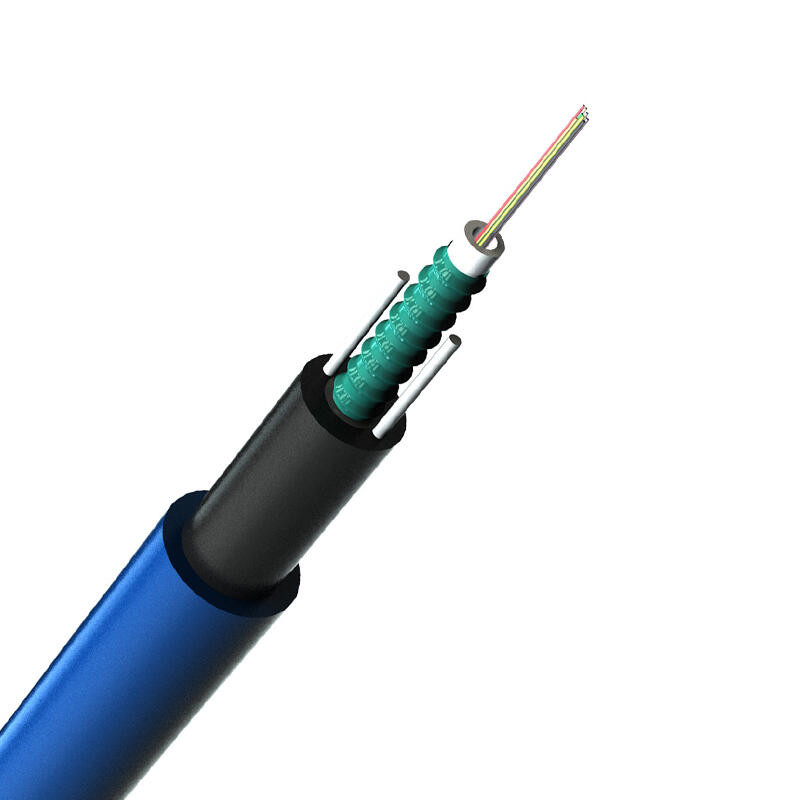

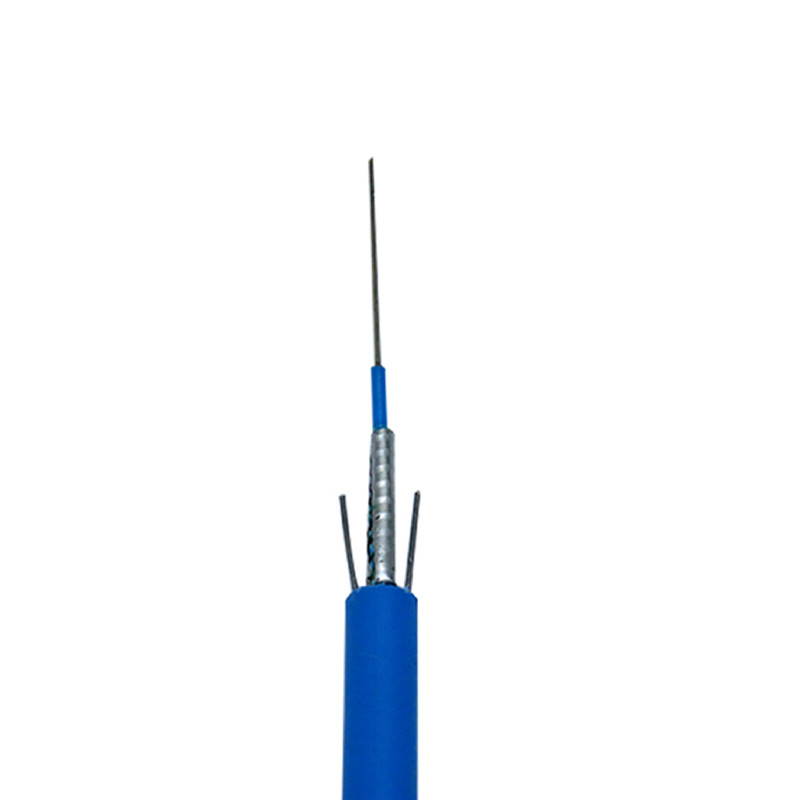

Merkezi Gevşek Tüp Madenciliği Fiber Optik Kablo
Tanım
MGXTSWV fiber optik kablonun fiberleri, 200μm veya 250μm, yüksek modüllü bir plastikten yapılmış gevşek bir tüp içine yerleştirilmiştir.Tüpler suya dayanıklı bir dolgu maddesi ile doldurulur.Tüp sarılıruzunlamasına bir PSP tabakası ile.Kabloyu kompakt ve su geçirmez tutmak için PSP ile gevşek boru arasına su bloke edici malzeme uygulanır.İnce bir iç PE kılıfının üzerine çelik bandın iki yanına iki paralel çelik tel yerleştirilir.Optik fiber kablo, polietilen (PE) dış kılıf ile tamamlanmıştır.Merkez ışın tüp kablosu: optik fiber, optik fiber krem, gevşek tüp, ince çelik tel (etrafında daire olan), çelik, PE kılıf, alev geciktirici kılıf için içeriden dışarıya
Özellikler
İyi mekanik ve sıcaklık performansı
Yüksek mukavemetli gevşek boru, su geçirmez ve yüksek mukavemetli iyi bir performansa sahiptir
Özel tüp doldurma bileşimi, elyafın kritik bir şekilde korunmasını sağlar
Ezilme direnci.
İki paralel çelik tel, çekme mukavemeti sağlar
PSP, neme dayanıklı ve kemirgenlere karşı koruma sağlar
İyi su geçirmez malzeme boyuna sızıntıyı önler
Kablonun iyi alev geciktirici performansa sahip olmasını sağlamak için ikinci kılıf olarak mavi alev geciktirici PVC.
Optik Özellikler
|
|
G.652 |
G.655 |
50/125μm |
62,5/125μm |
|
|
zayıflama |
@850nm |
|
|
≤3,0 dB/km |
≤3,0 dB/km |
|
(+20℃) |
@1300nm |
|
|
≤1,0 dB/km |
≤1,0 dB/km |
|
|
@1310nm |
≤0,36 dB/km |
≤0,40 dB/km |
|
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
Bant genişliği (Sınıf A) |
@850nm |
|
|
≥500 MHz·km |
≥200 MHz·km |
|
@1300nm |
|
|
≥1000 MHz·km |
≥600 MHz·km |
|
|
Sayısal Diyafram |
|
|
0.200±0.015NA |
0,275±0,015NA |
|
|
Kablo Kesme Dalga Boyu λcc |
≤1260nm |
≤1480nm |
|
|
|
Teknik parametreler
|
Kablo |
Elyaf Sayısı |
Kablo Çapı mm |
Kablo Ağırlığı Kg/km |
Gerilme direnci |
Ezilme Dayanımı Uzun/Kısa Vade N/100m |
Bükme Yarıçapı Statik/Dinamik mm |
|
MGXTSWV-2～12 |
2～12 |
11 |
130 |
500/1000 |
500/1500 |
15D/30D |
