| Menşe yeri: | ÇİN |
|---|---|
| Marka adı: | SKYLYNN or OEM, ODM |
| Sertifika: | ISO, ROHS, CE |
| Min sipariş miktarı: | 2KM |
| Ambalaj bilgileri: | AHŞAP DRUM |
| Teslim süresi: | 5-10 GÜN |
| Ödeme koşulları: | T/T, L/C, BATI BİRLİĞİ |
| Yetenek temini: | 100.000 çekirdek |
| Model numarası.: | GYTY53 | Teslimat: | EXW/FOB/CIF vb. |
|---|---|---|---|
| Menşei ülke: | GUA,CN | Bant Genişliği (Sınıf A): | @850nm |
| Vurgulamak: | GYTY53 Açık Fiber Optik Kablo,Gömülü Açık Fiber Optik Kablo 15.8 MM,hibrit fiber optik kablo 12F 24F |
||

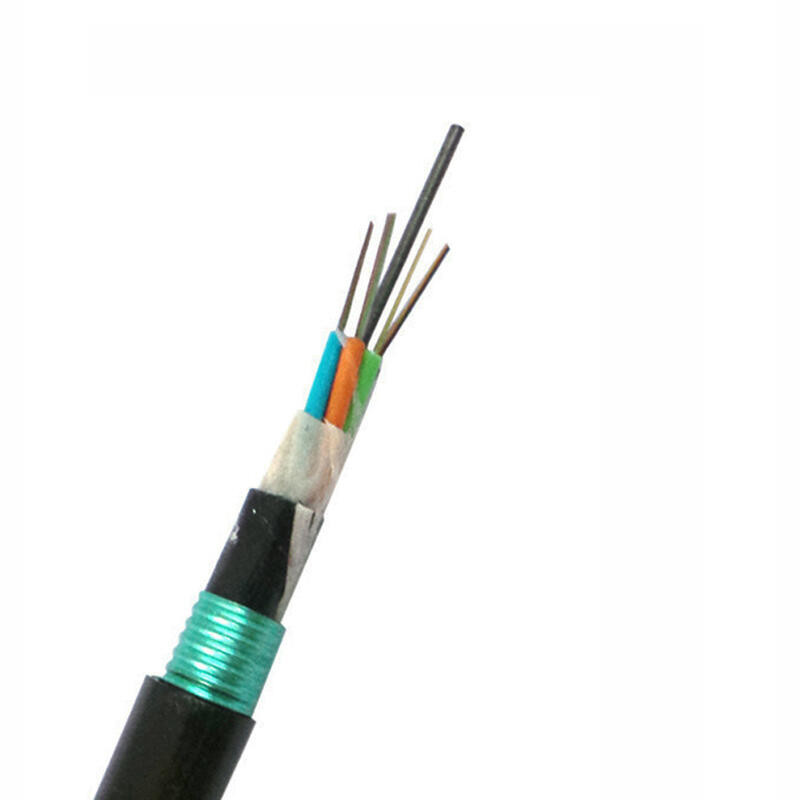

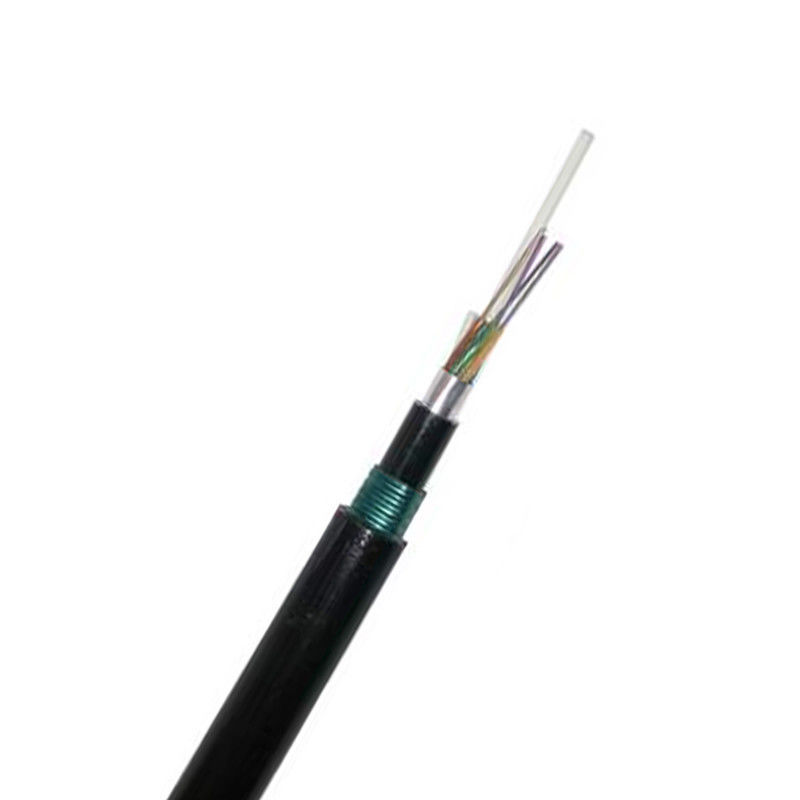

Açık Yeraltı Doğrudan Gömülü Örgülü Gevşek Tüp Kablo GYTY53
Tanım

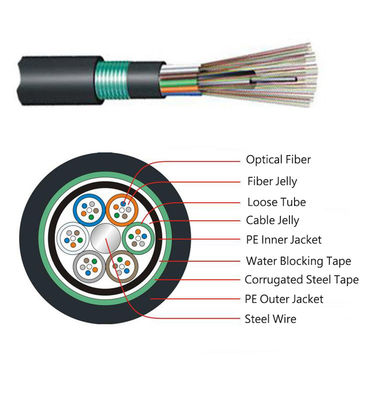

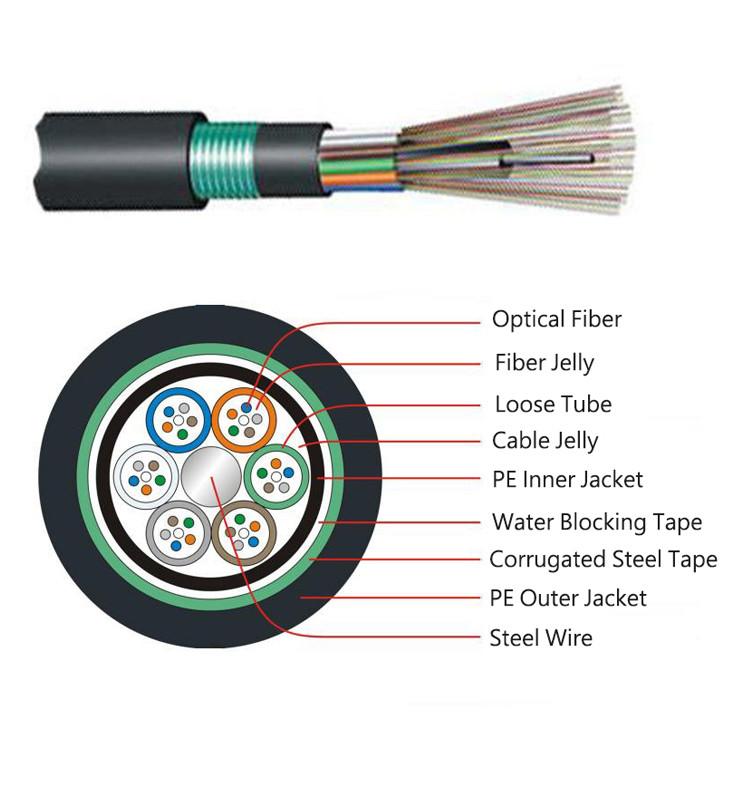

Gevşek tüp lifi, suya dayanıklı bir dolgu bileşiği ile doldurulur.Yüksek lif sayısına sahip kablolar için bazen polietilen (PE) ile kaplanmış bir çelik tel, metalik mukavemet elemanı olarak çekirdeğin merkezinde yer alır.Tüpler (ve dolgular), mukavemet elemanının etrafına kompakt ve dairesel bir kablo çekirdeğine sarılır.Kablo çekirdeği, üzerine ince bir PE iç kılıfın uygulandığı su girişinden korumak için dolgu maddesi ile doldurulur.PSP iç kılıf üzerine boylamasına uygulandıktan sonra kablo PE dış kılıf ile tamamlanır.
özellikleri
Açık gevşek tüp çok telli zırhlı fiber optik kablo
İyi mekanik ve sıcaklık performansı
Hidrolize dayanıklı yüksek mukavemetli gevşek tüp
Özel tüp doldurma bileşimi, elyafın kritik bir şekilde korunmasını sağlar
Ezilme direnci ve esneklik
standartlar
GYTA53 kablosu, YD/T 907-2001 standardının yanı sıra IEC 60794-1 ile uyumludur
Uygulamalar
Uzun mesafeli iletişim ve yerel ağ için kullanılır
Döşeme Yöntemi
Doğrudan gömme ve kanal
Optik Özellikler
|
|
G.652 |
G.655 |
50/125μm |
62,5/125μm |
||
|
zayıflama |
@850nm |
|
|
≤3,0 dB/km |
≤3,0 dB/km |
|
|
(+20℃) |
@1300nm |
|
|
≤1,0 dB/km |
≤1,0 dB/km |
|
|
|
@1310nm |
≤0,36 dB/km |
≤0,40 dB/km |
|
|
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
|
Bant genişliği (Sınıf A) |
@850nm |
|
|
≥500 MHz·km |
≥200 MHz·km |
|
|
@1300nm |
|
|
≥1000 MHz·km |
≥600 MHz·km |
|
|
|
Sayısal Diyafram |
|
|
0.200±0.015NA |
0,275±0,015NA |
|
|
|
Kablo Kesme Dalga Boyu λcc |
≤1260nm |
≤1480nm |
|
|
|
|
Teknik parametreler
|
Kablo tipi |
Elyaf Sayısı |
Tüpler |
dolgu maddeleri |
Kablo Çapı mm |
Kablo Ağırlığı kg/km |
Gerilme direnci |
ezilme direnci |
Bükülme yarıçapı |
|
Uzun/Kısa dönem |
Uzun/Kısa dönem |
Statik dinamik |
||||||
|
(N) |
(N/100mm) |
(mm) |
||||||
|
GYFTY53-2~6 |
2~6 |
1 |
7 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-8~12 |
8~12 |
2 |
6 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-14~18 |
14~18 |
3 |
5 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-20~24 |
20~24 |
4 |
4 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-26~30 |
26~30 |
5 |
3 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-32~36 |
32~36 |
6 |
2 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-38~42 |
38~42 |
7 |
1 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-44~48 |
44~48 |
8 |
0 |
15.8 |
230 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-50~60 |
50~60 |
5 |
3 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFT Y53-62~72 |
62~72 |
6 |
2 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-74~84 |
74~84 |
7 |
1 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-86~96 |
86~96 |
8 |
0 |
16.8 |
255 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-98~108 |
98~108 |
9 |
1 |
19.2 |
320 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-110~120 |
110~120 |
10 |
0 |
19.2 |
320 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-122~132 |
122~132 |
11 |
1 |
21.2 |
380 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-134~144 |
134~144 |
12 |
0 |
21.2 |
380 |
1000/3000 |
1000/3000 |
10D/20D |
