| Menşe yeri: | ÇİN |
|---|---|
| Marka adı: | SKYLYNN or OEM, ODM |
| Sertifika: | ISO, ROHS, CE |
| Min sipariş miktarı: | 2KM |
| Ambalaj bilgileri: | AHŞAP DRUM |
| Teslim süresi: | 5-10 GÜN |
| Ödeme koşulları: | T/T, L/C, BATI BİRLİĞİ |
| Yetenek temini: | 100.000 çekirdek |
| Model numarası.: | GYFTA53 | Teslimat: | FOB |
|---|---|---|---|
| Vurgulamak: | GYFTA53 Dış Mekan Fiber Optik Kablo,Dış Mekan Fiber Optik Kablo 250μm,önceden sonlandırılmış fiber optik kablo 3DB |
||

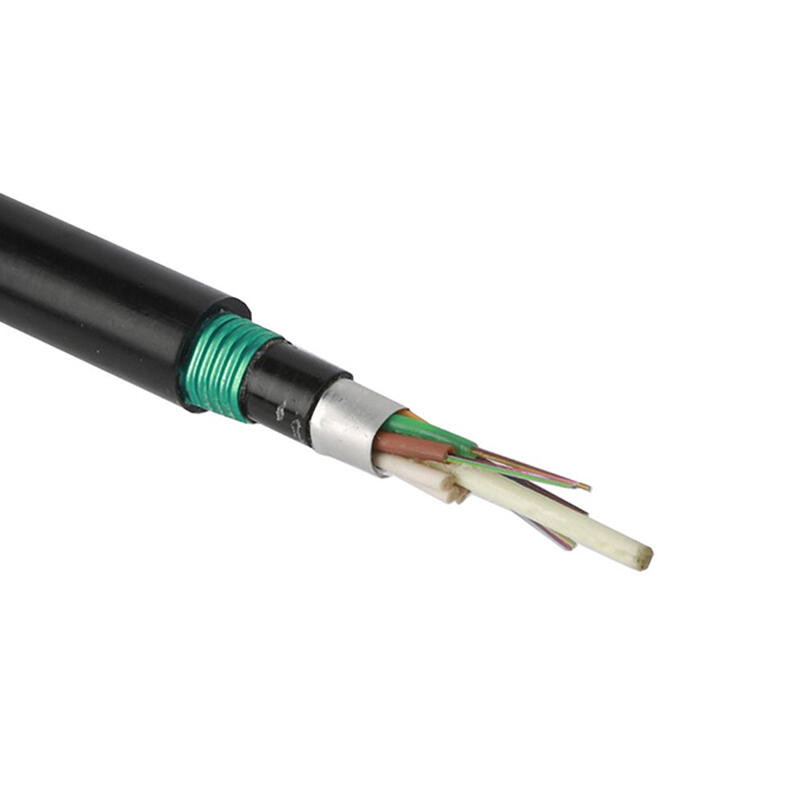

Açık Yeraltı Doğrudan Gömülü Örgülü Gevşek Tüp Kablo GYFTA53

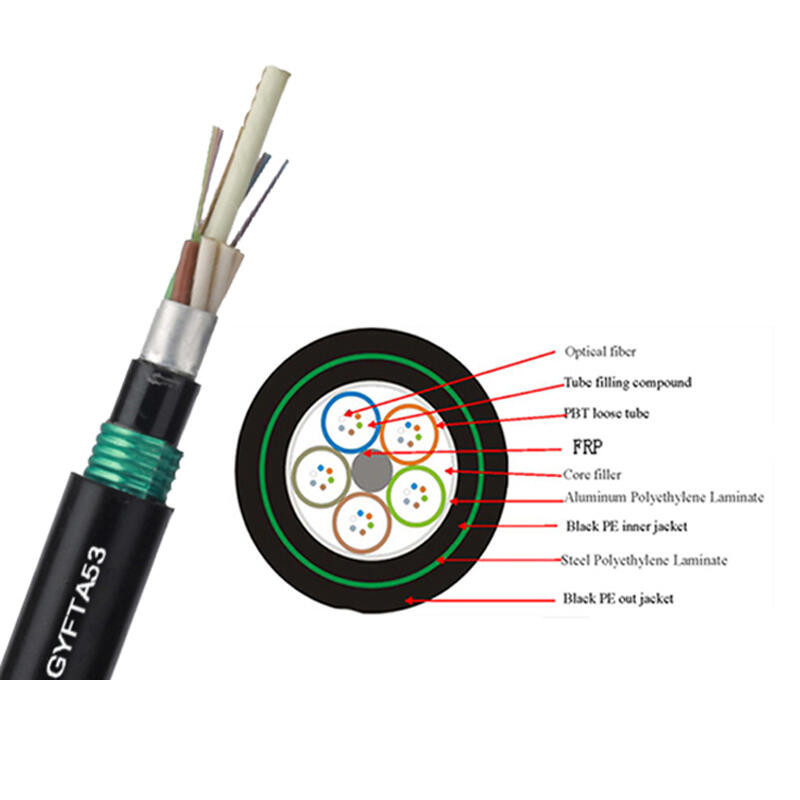

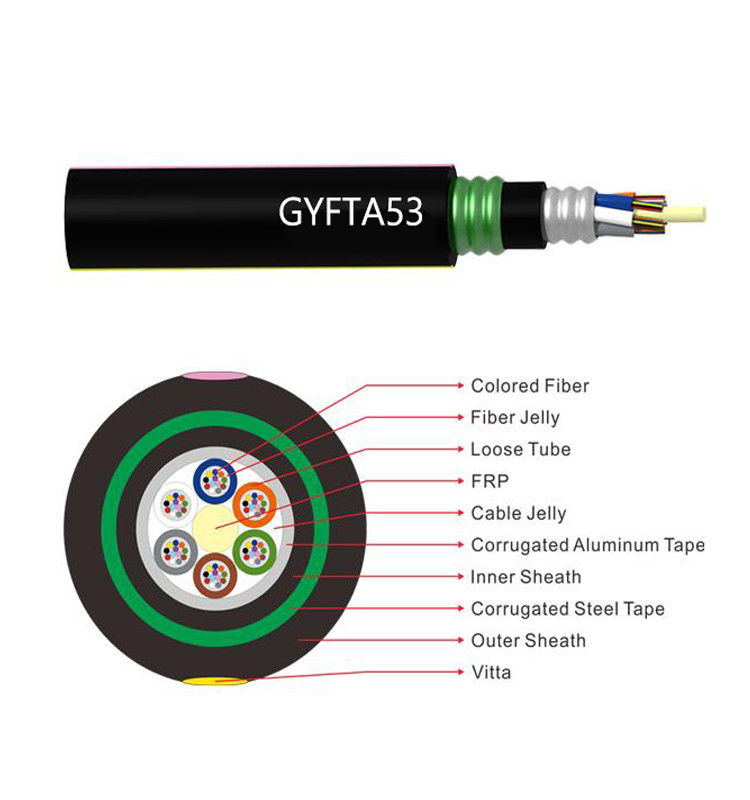

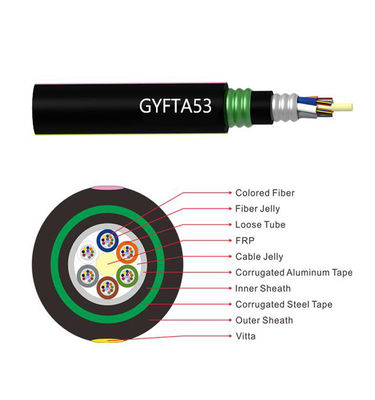

250μm'lik lifler, yüksek modüllü bir plastikten yapılmış gevşek bir tüp içine yerleştirilmiştir.Tüpler suya dayanıklı bir dolgu maddesi ile doldurulur.Bir Fiber Takviyeli Plastik (FRP), metalik olmayan bir mukavemet elemanı olarak çekirdeğin merkezinde bulunur.Tüpler (ve dolgu maddeleri), mukavemet elemanının etrafına kompakt ve dairesel bir çekirdek halinde sarılır.Kablo çekirdeğinin etrafına bir Alüminyum Polietilen Laminat (APL) uygulanır.Daha sonra kablo çekirdeği, su girişinden korumak için jöle ile doldurulmuş ince bir polietilen (PE) iç kılıfla kaplanır.Oluklu çelik bant zırhı uygulandıktan sonra kablo PE dış kılıf ile tamamlanır.
|
|
G.652 |
G.655 |
50/125μm |
62,5/125μm |
||
|
zayıflama |
@850nm |
|
|
≤3,0 dB/km |
≤3,0 dB/km |
|
|
(+20℃) |
@1300nm |
|
|
≤1,0 dB/km |
≤1,0 dB/km |
|
|
|
@1310nm |
≤0,36 dB/km |
≤0,40 dB/km |
|
|
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
|
Bant genişliği (Sınıf A) |
@850nm |
|
|
≥500 MHz·km |
≥200 MHz·km |
|
|
@1300nm |
|
|
≥1000 MHz·km |
≥600 MHz·km |
|
|
|
Sayısal Diyafram |
|
|
0.200±0.015NA |
0,275±0,015NA |
|
|
|
Kablo Kesme Dalga Boyu λcc |
≤1260nm |
≤1480nm |
|
|
|
|
Teknik parametreler
|
Kablo tipi |
Elyaf Sayısı |
Tüpler |
dolgu maddeleri |
Kablo Çapı mm |
Kablo Ağırlığı Kg/km |
Çekme Dayanımı Uzun/Kısa Vadeli N |
Ezilme Dayanımı Uzun/Kısa Vade N/100m |
Bükme Yarıçapı Statik/Dinamik mm |
|
GYFTY53-2~6 |
2~6 |
1 |
5 |
14.5 |
209 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-8~12 |
8~12 |
2 |
4 |
14.5 |
209 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-14~18 |
14~18 |
3 |
3 |
14.5 |
209 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-20~24 |
20~24 |
4 |
2 |
14.5 |
209 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-26~30 |
26~30 |
5 |
1 |
14.5 |
209 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-32~36 |
32~36 |
6 |
0 |
14.5 |
209 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-38~48 |
38~48 |
4 |
1 |
15.4 |
234 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-50~60 |
50~60 |
5 |
0 |
15.4 |
234 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-62~72 |
62~72 |
6 |
0 |
15.9 |
244 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-74~84 |
74~84 |
7 |
1 |
18 |
297 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-86~96 |
86~96 |
8 |
0 |
18 |
297 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-98~108 |
98~108 |
9 |
1 |
19.4 |
338 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-110~120 |
110~120 |
10 |
0 |
19.4 |
338 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-122~132 |
122~132 |
11 |
1 |
21.3 |
392 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYFTY53-134~144 |
134~144 |
12 |
0 |
21.3 |
392 |
1000/3000 |
1000/3000 |
10D/20D |
