| Menşe yeri: | ÇİN |
|---|---|
| Marka adı: | SKYLYNN or OEM, ODM |
| Sertifika: | ISO, ROHS, CE |
| Min sipariş miktarı: | 2KM |
| Ambalaj bilgileri: | AHŞAP DRUM |
| Teslim süresi: | 5-10 GÜN |
| Ödeme koşulları: | T/T, L/C, BATI BİRLİĞİ |
| Yetenek temini: | 100.000 çekirdek |
| Model numarası.: | GYTC8A | ezilme direnci: | 300/1000 N/100mm |
|---|---|---|---|
| Sayısal Diyafram: | .200±0.015NA | Bükülme yarıçapı: | 105/210 |
| Vurgulamak: | maerial ultimode dubleks fiber optik kablo,çok modlu dubleks fiber optik kablo GYTC8A,12 çekirdekli opgw fiber optik kablo |
||
Havadan Kendinden Destekli Şekil 8 Fiber Optik Kablo GYTC8A
Tanım

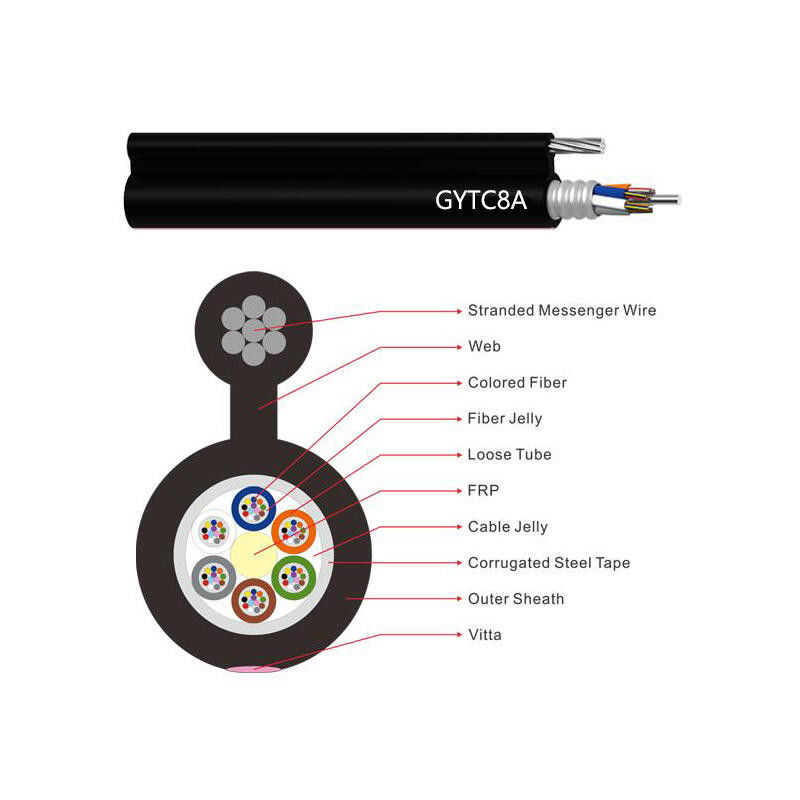

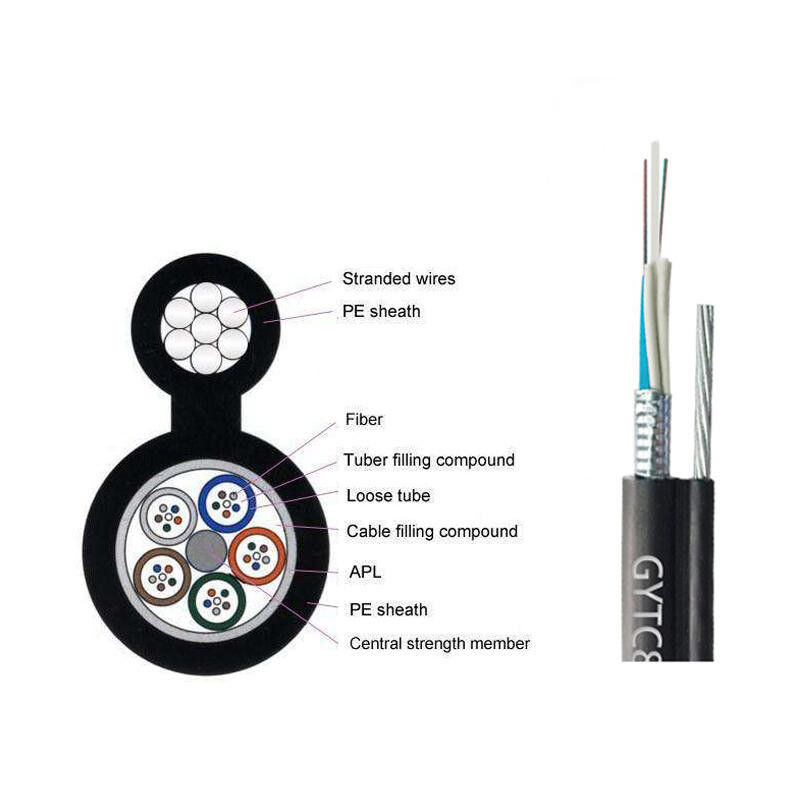

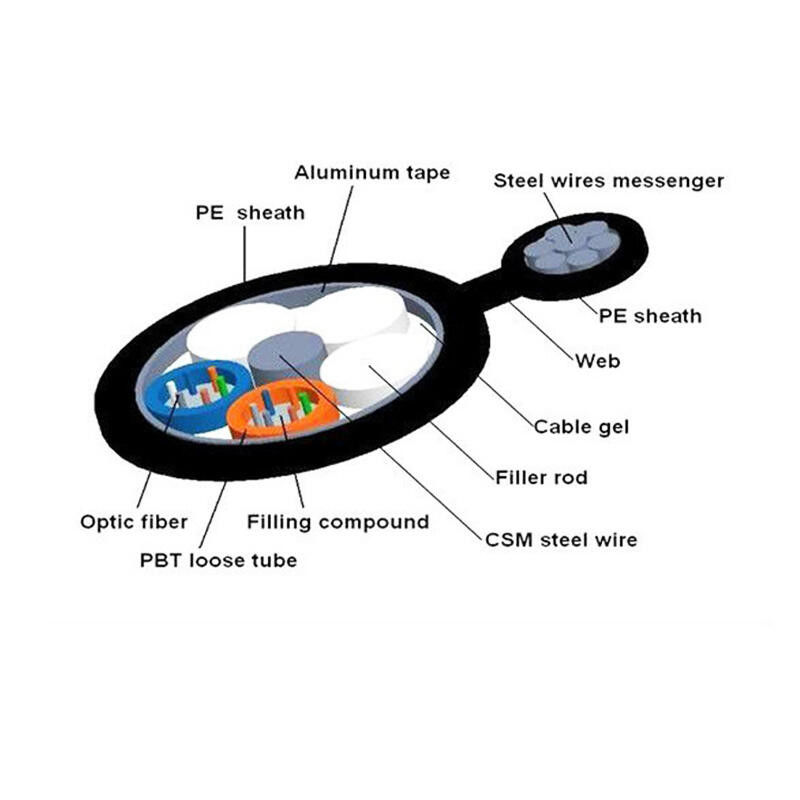

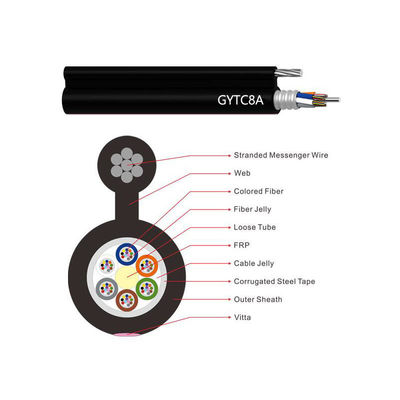

250μm'lik lifler, yüksek modüllü bir plastikten yapılmış gevşek bir tüp içine yerleştirilmiştir.Tüpler suya dayanıklı bir dolgu maddesi ile doldurulur.Çekirdeğin merkezinde metalik bir mukavemet elemanı olarak bir çelik tel bulunur.Tüpler (ve dolgular), mukavemet elemanının etrafına kompakt ve dairesel bir kablo çekirdeğine sarılır.Kablo çekirdeği etrafına Alüminyum Polietilen Laminat (APL) nem bariyeri uygulandıktan sonra, kablonun bu kısmı bükümlü teller ile birlikte destekleyici kısım olarak polietilen (PE) kılıf ile şekil 8 yapısı ile tamamlanır.
Özellikler
Düşük zayıflama ve dağılım, özel uzunluk aşımı kontrolü, değişen ortamlarda iyi iletim performansı sağlar.
Mükemmel mekanik performans
İyi esneklik ve bükme performansı
Küçük dış çap, hafiflik ve kompakt yapı
Optik Özellikler
|
|
G.652 |
G.655 |
50/125μm |
62,5/125μm |
||
|
zayıflama |
@850nm |
|
|
≤3,0 dB/km |
≤3,0 dB/km |
|
|
(+20℃) |
@1300nm |
|
|
≤1,0 dB/km |
≤1,0 dB/km |
|
|
|
@1310nm |
≤0,36 dB/km |
≤0,40 dB/km |
|
|
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
|
Bant genişliği (Sınıf A) |
@850nm |
|
|
≥500 MHz·km |
≥200 MHz·km |
|
|
@1300nm |
|
|
≥1000 MHz·km |
≥600 MHz·km |
|
|
|
Sayısal Diyafram |
|
|
0.200±0.015NA |
0,275±0,015NA |
|
|
|
Kablo Kesme Dalga Boyu λcc |
≤1260nm |
≤1480nm |
|
|
|
|
Teknik parametreler
|
Kablo tipi |
Elyaf Sayısı |
Tüpler |
dolgu maddeleri |
Kablo Çapı mm |
Kablo Ağırlığı kg/km |
Gerilme direnci |
ezilme direnci |
Bükülme yarıçapı |
|
Uzun/Kısa dönem |
Uzun/Kısa dönem |
Statik dinamik |
||||||
|
(N) |
(N/100mm) |
(mm) |
||||||
|
GYTC8A-6 |
6 |
1 |
5 |
10.4*18.3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-12 |
12 |
2 |
4 |
10.4*18.3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-24 |
24 |
4 |
2 |
10.4*18.3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-36 |
36 |
6 |
0 |
10.4*18.3 |
150 |
2500/5000 |
300/1000 |
105/210 |
|
GYTC8A-48 |
48 |
4 |
2 |
11.3*19.2 |
170 |
2500/5000 |
300/1000 |
115/330 |
|
GYTC8A-60 |
60 |
5 |
1 |
11.3*19.2 |
170 |
2500/5000 |
300/1000 |
115/330 |
|
GYTC8A-72 |
72 |
6 |
0 |
11.3*19.2 |
170 |
2500/5000 |
300/1000 |
115/330 |
|
GYTC8A-96 |
96 |
8 |
0 |
12.7*20.6 |
200 |
2500/5000 |
300/1000 |
130/260 |
|
GYTC8A-144 |
144 |
12 |
0 |
15.5*23.4 |
270 |
2500/5000 |
300/1000 |
155/310 |
|
GYTC8A-192 |
192 |
8 |
0 |
14.5*22.4 |
250 |
2500/5000 |
300/1000 |
145/290 |
|
GYTC8A-288 |
288 |
12 |
0 |
18.1*26.0 |
350 |
2500/5000 |
300/1000 |
185/370 |
