| Menşe yeri: | ÇİN |
|---|---|
| Marka adı: | SKYLYNN or OEM, ODM |
| Sertifika: | ISO, ROHS, CE |
| Min sipariş miktarı: | 2km |
| Ambalaj bilgileri: | ahşap davul |
| Teslim süresi: | 5-10 Gün |
| Ödeme koşulları: | T/T, L/C, Batı Birliği |
| Yetenek temini: | 100.000 çekirdek |
| Model numarası.: | ADSS | Teslimat: | EXW/FOB/CIF |
|---|---|---|---|
| Menşei ülke: | Shenzhen | Dış çap: | 12.5 |
| Vurgulamak: | 300m Dış Mekan Fiber Optik Kablo,Çift Katmanlı Dış Mekan Fiber Optik Kablo,ADSS Hava Fiber Optik Kablo |
||

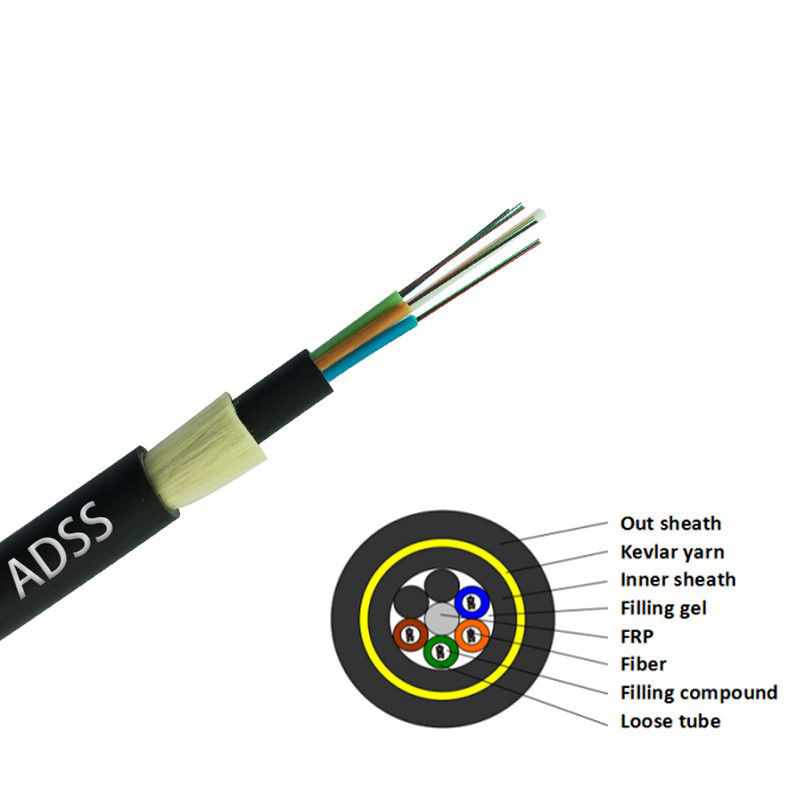

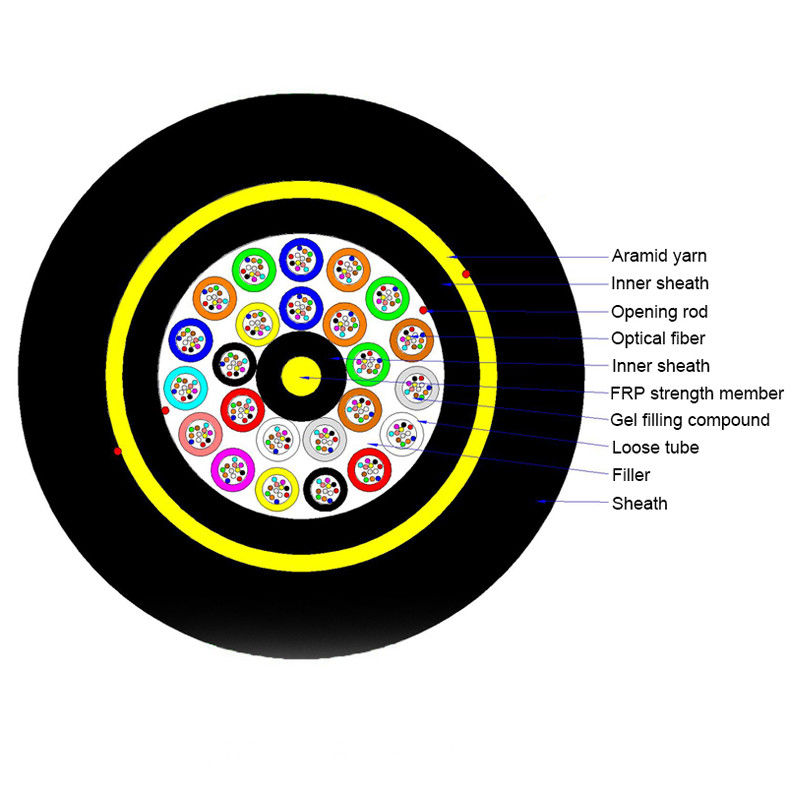

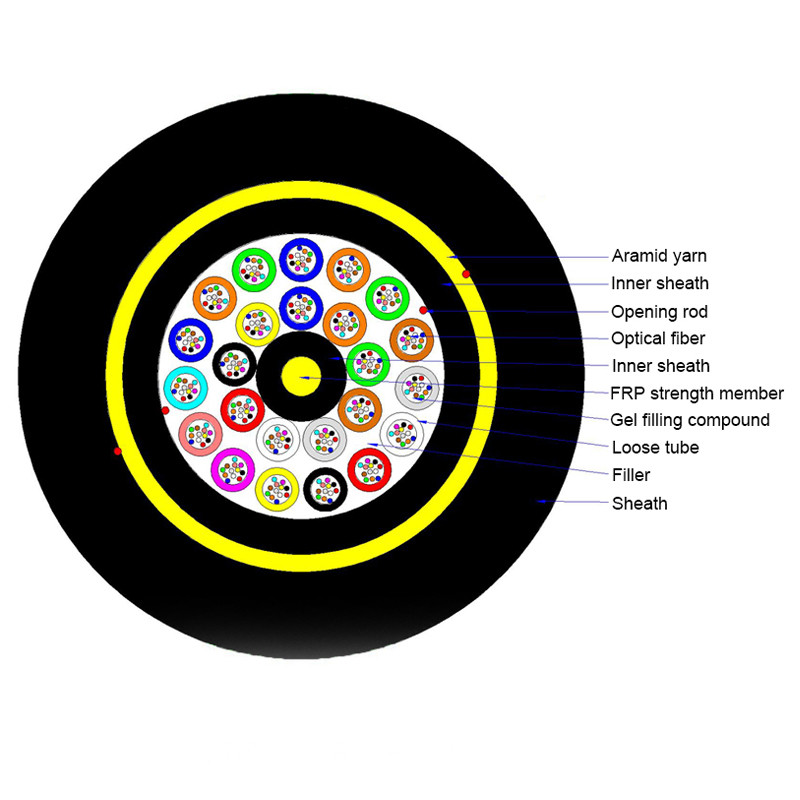

Tüm Dielektrik Kendinden Destekli Anten Kablosu (ADSS)

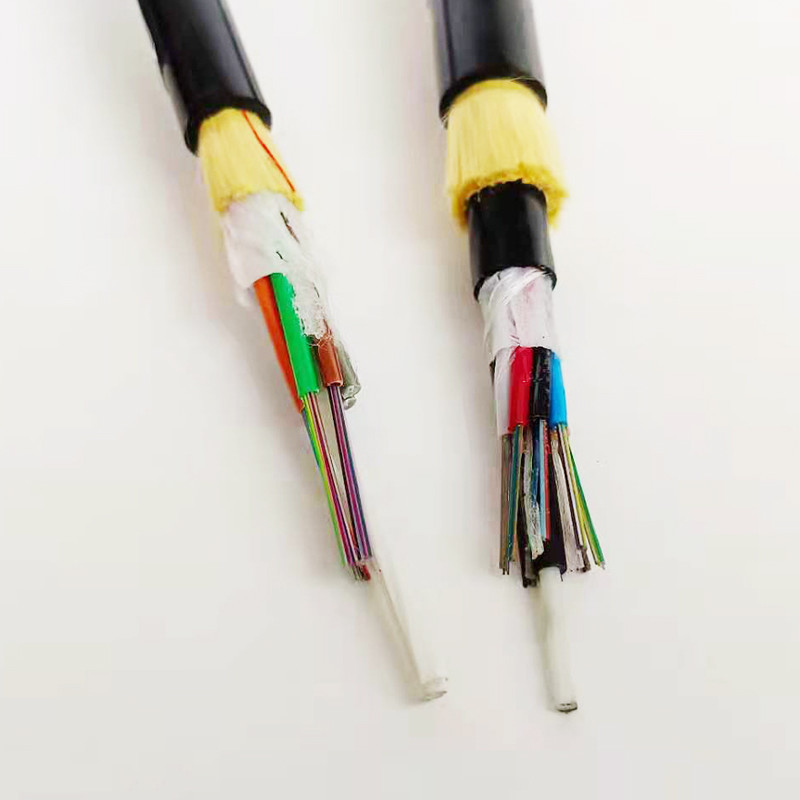

Tek Ceketli Gevşek Tüp Kablosu ADSS Dış Mekan Optik Fiber Kablosu
ADSS Anten Fiber Optik Kablo için Açıklama
ADSS kablosu, iletken metal elementler içermeyen yapılar arasında kendini destekleyecek kadar güçlü bir fiber optik kablo türüdür.Gevşek boru tasarımı, geniş bir sıcaklık aralığında istikrarlı performans sağlar ve herhangi bir telekomünikasyon sınıfı optik fiber ile uyumludur.Ekonomik tek ceket tasarımı, NESC hafif koşullarında 600 ft'ye, NESC orta koşullarında 500 ft'ye ve NESC ağır koşullarında 300 ft'ye kadar olan mesafeleri kapsayabilir.
ADSS optik kabloları, 25 kV'a kadar elektrik alan potansiyellerinde kurulum için uygun, tescilli bir yola dayanıklı polietilen (TRPE) kılıf ile de mevcuttur.
Optik Özellikler
| G.652 | G.655 | 50/125μm | 62,5/125μm | ||
| zayıflama | @850nm | ≤3,0 dB/km | ≤3,0 dB/km | ||
| (+20℃) | @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | ||
| @1310nm | ≤0,36 dB/km | ≤0,40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Bant genişliği (Sınıf A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| Sayısal Diyafram | 0.200±0.015NA | 0,275±0,015NA | |||
| Kablo Kesme Dalga Boyu λcc | ≤1260nm | ≤1480nm | |||
Teknik parametreler
| Dış çap | ağırlık gerilimi kN | Ref.günlük maks.çalışma gerilimi kN | İzin verilen maksimum çalışma gerilimi kN | Kırılma gücü kN | Mukavemet elemanı CSA mm2 | Elastisite modülü kN/ mm2 | Isı genleşme katsayısı ×10-6/k | Uygun açıklık (m) (NESC Standardı,m) | ||||
| PE kılıf | kılıf | A | B | C | D | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7,95 | 22 | 53 | 26.4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
ADSS Hava Fiber Optik Kablosu için Özellikler
