| Menşe yeri: | ÇİN |
|---|---|
| Marka adı: | SKYLYNN or OEM, ODM |
| Sertifika: | ISO, ROHS, CE |
| Min sipariş miktarı: | 2km |
| Ambalaj bilgileri: | ahşap davul |
| Teslim süresi: | 5-10 Gün |
| Ödeme koşulları: | T/T, L/C, Batı Birliği |
| Yetenek temini: | 100.000 çekirdek |
| Model numarası.: | ADSS | Teslimat: | EXW/FOB/CIF |
|---|---|---|---|
| Menşei ülke: | Shenzhen | Dış çap: | 12.5 |
| Vurgulamak: | Metalik Olmayan ADSS Fiber Optik Kablo,48 Çekirdekli ADSS Fiber Optik Kablo,24 Çekirdekli ADSS Fiber Kablo |
||

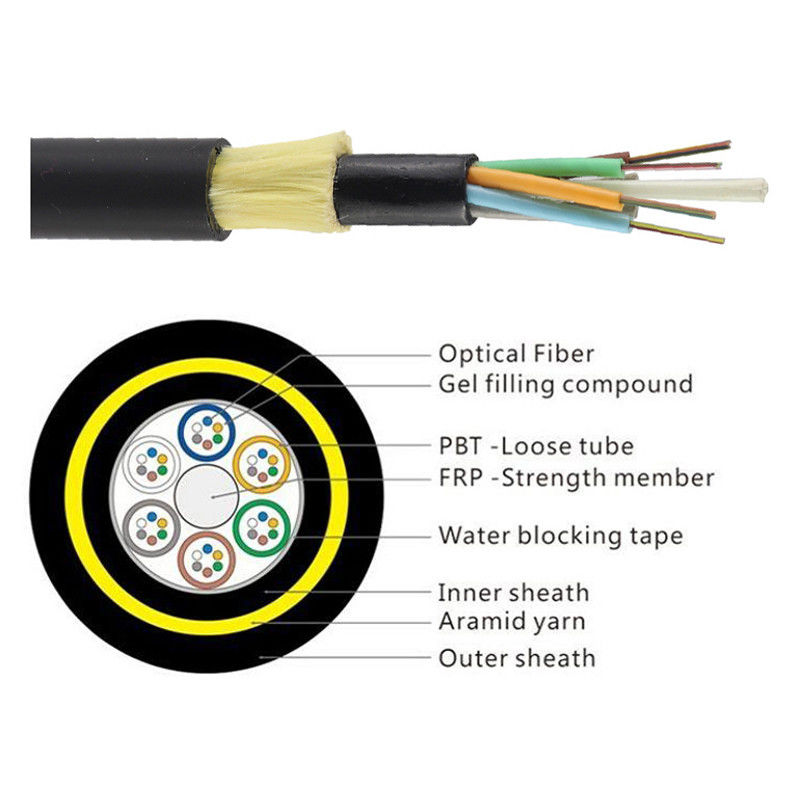

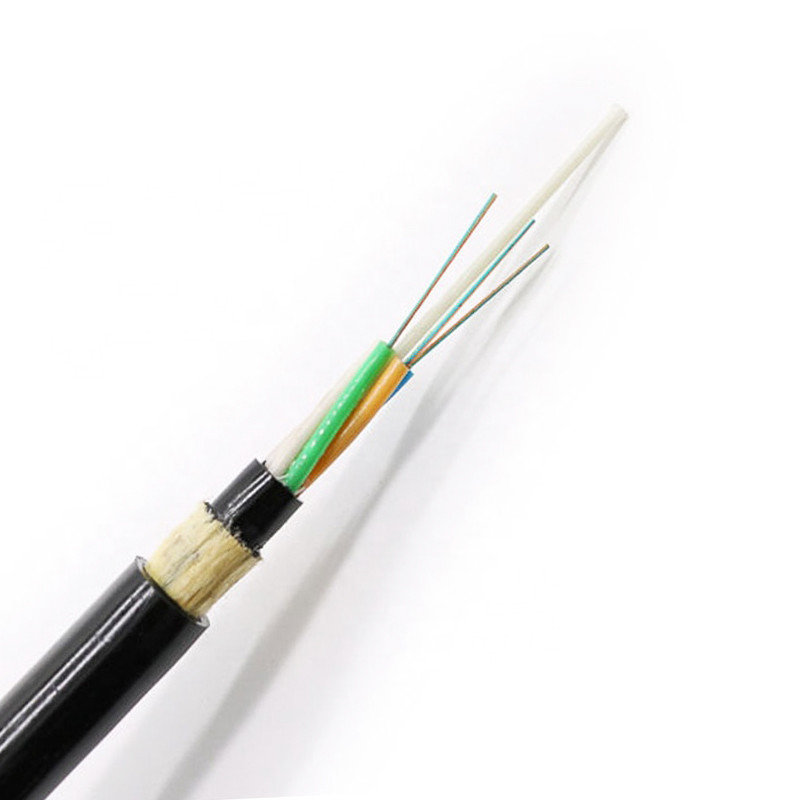

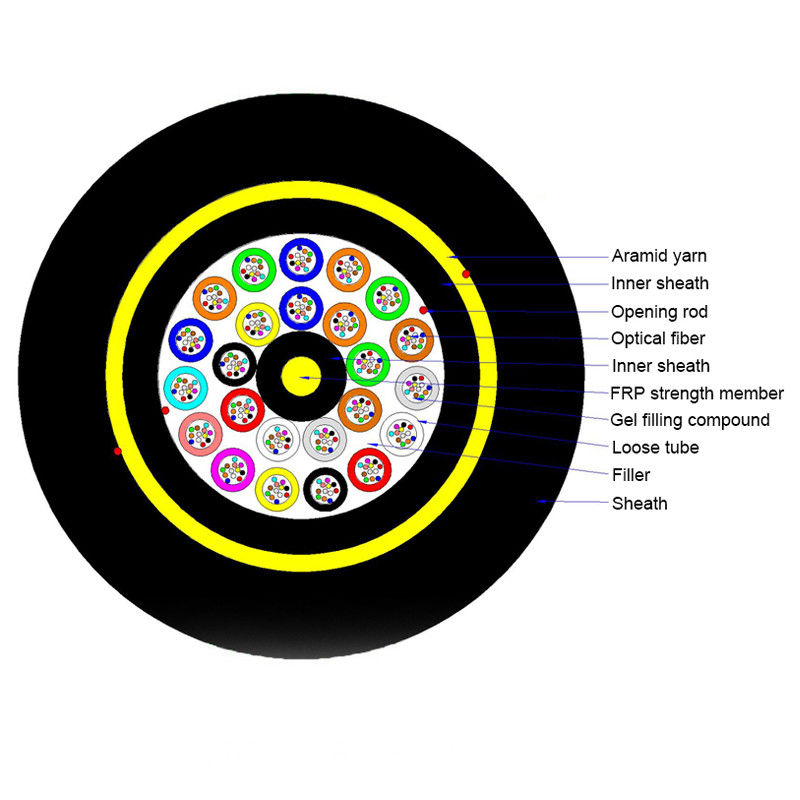

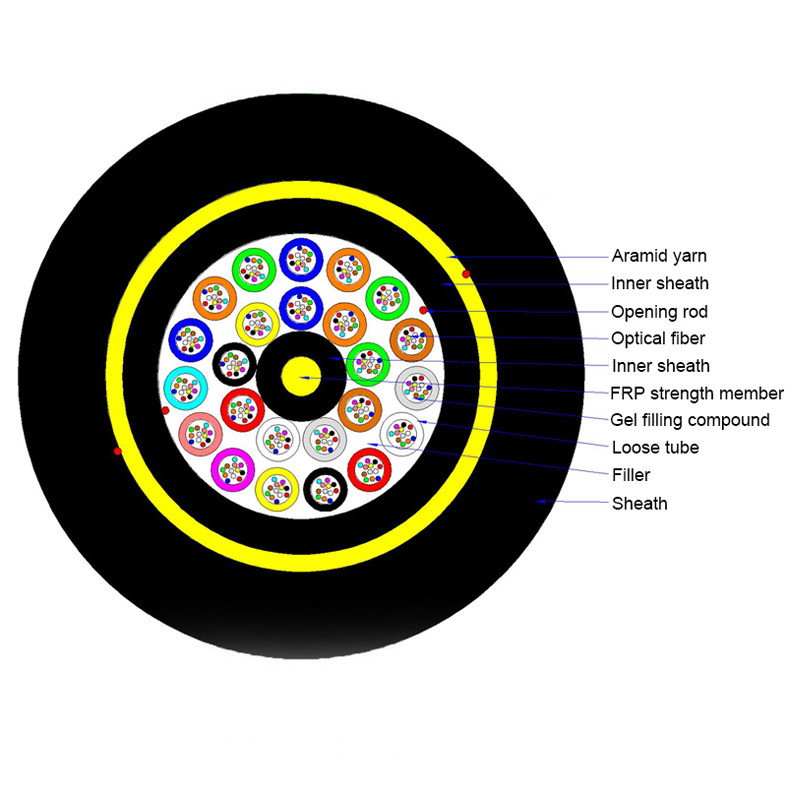

Tüm Dielektrik Kendinden Destekli Anten Kablosu (ADSS)
Tek Ceketli Gevşek Tüp Kablosu ADSS Dış Mekan Optik Fiber Kablosu
Tüm Dielektrik Fiber Optik Kablo için Açıklama
Bir tür kendinden destekli hava fiber optik kablosu olarak, ADSS (Tamamen dielektrik Kendinden destekli) kablo, çeşitli dış mekan uygulamaları için uygun olan havadan kurulum ve dağıtım için tasarlanmıştır.Bu kapsamlı tanıtım, ADSS kablolarının tanımını, yapısını, avantajlarını ve uygulamalarını kapsayacaktır.
ADSS kablo yollarının inşası, optik kabloların nasıl çalıştığının anlaşılmasını gerektirir.
çalışma, kablo yapısı, kullanılan ekipmanla ilgili deneyim, aşinalık
yapım yöntemiyle ve kararların verilmesi gerektiğinde sağduyuyla
yaptı.
Optik Özellikler
| G.652 | G.655 | 50/125μm | 62,5/125μm | ||
| zayıflama | @850nm | ≤3,0 dB/km | ≤3,0 dB/km | ||
| (+20℃) | @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | ||
| @1310nm | ≤0,36 dB/km | ≤0,40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Bant genişliği (Sınıf A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| Sayısal Diyafram | 0.200±0.015NA | 0,275±0,015NA | |||
| Kablo Kesme Dalga Boyu λcc | ≤1260nm | ≤1480nm | |||
Teknik parametreler
| Dış çap | ağırlık gerilimi kN | Ref.günlük maks.çalışma gerilimi kN | İzin verilen maksimum çalışma gerilimi kN | Kırılma gücü kN | Mukavemet elemanı CSA mm2 | Elastisite modülü kN/ mm2 | Isı genleşme katsayısı ×10-6/k | Uygun açıklık (m) (NESC Standardı,m) | ||||
| PE kılıf | kılıf | A | B | C | D | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7,95 | 22 | 53 | 26.4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
Tüm Dielektrik Fiber Optik Kablo için Özellikler
