| Menşe yeri: | ÇİN |
|---|---|
| Marka adı: | SKYLYNN or OEM, ODM |
| Sertifika: | ISO, ROHS, CE |
| Min sipariş miktarı: | 2km |
| Ambalaj bilgileri: | ahşap davul |
| Teslim süresi: | 5-10 Gün |
| Ödeme koşulları: | T/T, L/C, Batı Birliği |
| Yetenek temini: | 100.000 çekirdek |
| Model numarası.: | ADSS | Teslimat: | EXW/FOB/CIF |
|---|---|---|---|
| Menşei ülke: | Shenzhen | Dış çap: | 12.5 |
| Vurgulamak: | 96 Çekirdek ADSS Fiber Optik Kablo,Optik OFS ADSS Fiber Optik Kablo,24 Çekirdek ADSS Fiber Kablo |
||

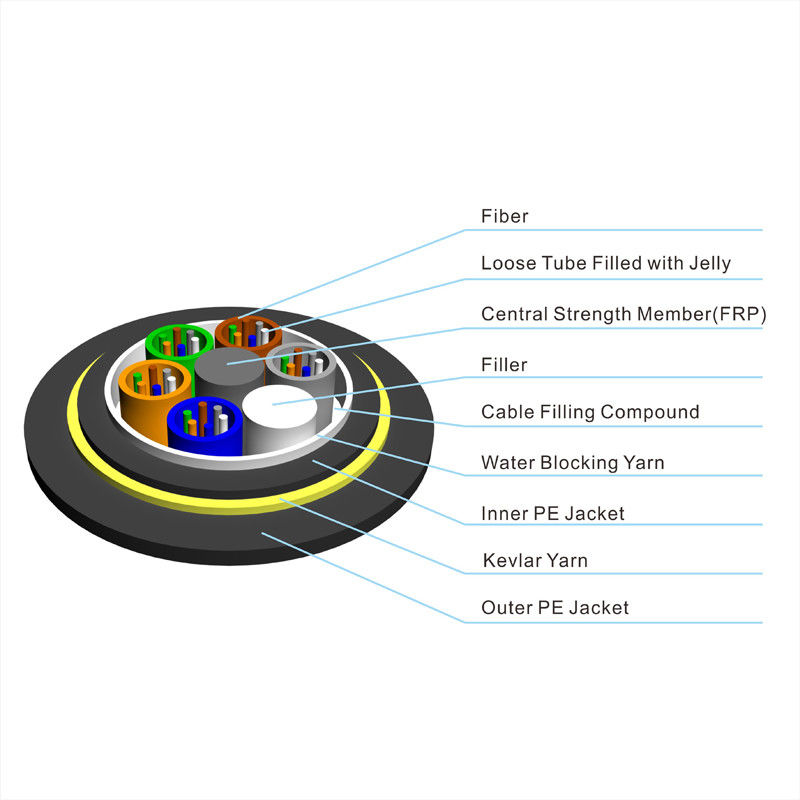

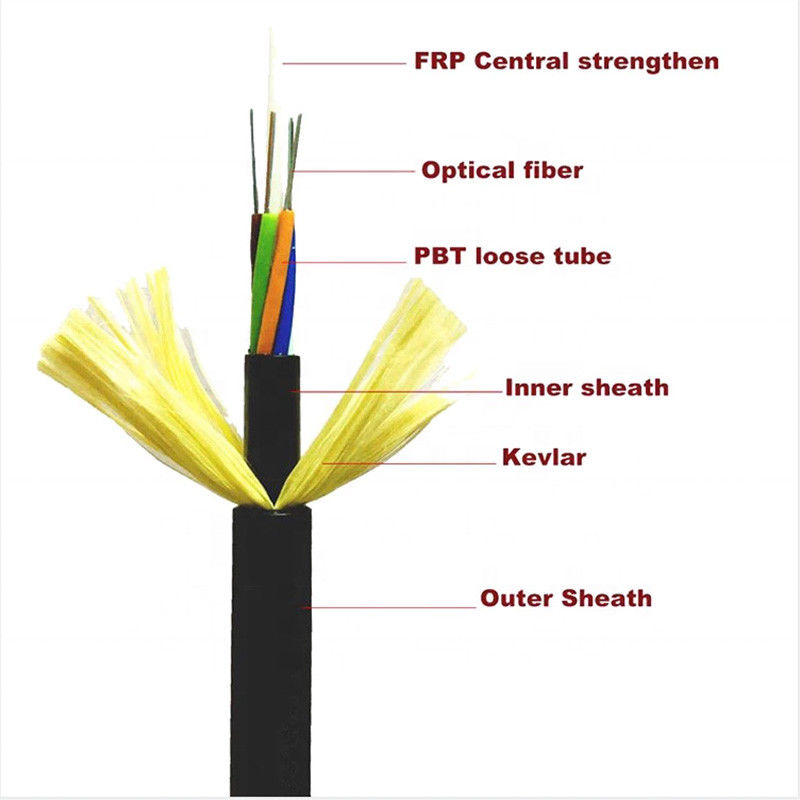

Tüm Dielektrik Kendinden Destekli Anten Kablosu (ADSS)

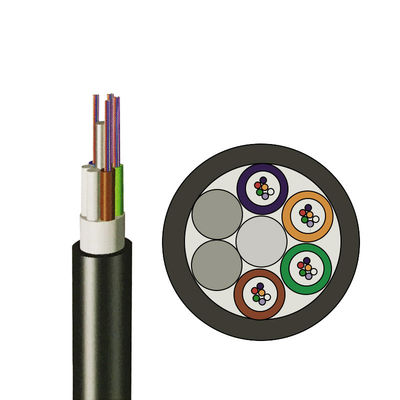

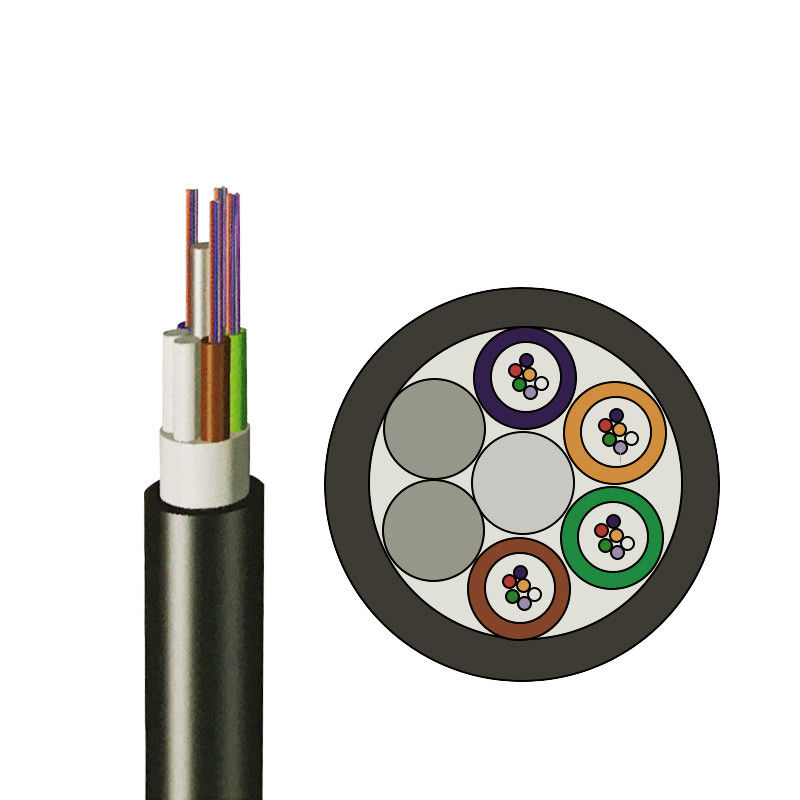

Tek Ceketli Gevşek Tüp Kablosu ADSS Dış Mekan Optik Fiber Kablosu
Kablo ADSS için Açıklama
ADSS, 144 optik fibere kadar fiber sayısını ve kablo içinde tek modlu veya çok modlu fiberlerin herhangi bir türü veya kombinasyonunu içerir.Kutuptan direğe açıklık uzunlukları 50 ft'den 1.000 ft'ye kadar değişir. kablo, PE veya AT (izleme önleyici) dış kılıf ile tamamlanır.ADSS, iyi bir çekme mukavemeti ve sıcaklık performansına sahiptir.
ADSS kablosu, tam dielektrik, metal içermeyen, iletken olmayan, küçük kablo çapı, yüksek çekme kuvveti, düşük doğrusal genleşme katsayısı ve geniş sıcaklık adaptasyonu özelliklerine sahiptir.
Optik Özellikler
| G.652 | G.655 | 50/125μm | 62,5/125μm | ||
| zayıflama | @850nm | ≤3,0 dB/km | ≤3,0 dB/km | ||
| (+20℃) | @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | ||
| @1310nm | ≤0,36 dB/km | ≤0,40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Bant genişliği (Sınıf A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| Sayısal Diyafram | 0.200±0.015NA | 0,275±0,015NA | |||
| Kablo Kesme Dalga Boyu λcc | ≤1260nm | ≤1480nm | |||
Teknik parametreler
| Dış çap | ağırlık gerilimi kN | Ref.günlük maks.çalışma gerilimi kN | İzin verilen maksimum çalışma gerilimi kN | Kırılma gücü kN | Mukavemet elemanı CSA mm2 | Elastisite modülü kN/ mm2 | Isı genleşme katsayısı ×10-6/k | Uygun açıklık (m) (NESC Standardı,m) | ||||
| PE kılıf | kılıf | A | B | C | D | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7,95 | 22 | 53 | 26.4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
ADSS Fiber Kablo Özellikleri
