| Menşe yeri: | ÇİN |
|---|---|
| Marka adı: | SKYLYNN or OEM, ODM |
| Sertifika: | ISO, ROHS, CE |
| Min sipariş miktarı: | 2KM |
| Ambalaj bilgileri: | AHŞAP VARİL, KARTON |
| Teslim süresi: | 5-10 GÜN |
| Ödeme koşulları: | T/T, L/C, BATI BİRLİĞİ |
| Yetenek temini: | 100.000 çekirdek |
| Model numarası.: | FTTH GJYFJH | Kaplama Çapı: | 125,0±0,7 µm |
|---|---|---|---|
| Dairesel olmayan kaplama: | ≤0.7% | Kaplama çapı: | 245±5µm |
| Vurgulamak: | 50 µm FTTH Fiber Optik Kablo,FTTP FTTH Fiber Optik Kablo,damla tel fiber optik 2F |
||
İç/Dış Mekan Sıkı Tampon Dağıtım Yükseltici OFNR Fiber Optik Kablo
Havai Hatlar için FTTH FTTP Anten Düşürme Kablosu
Tanım

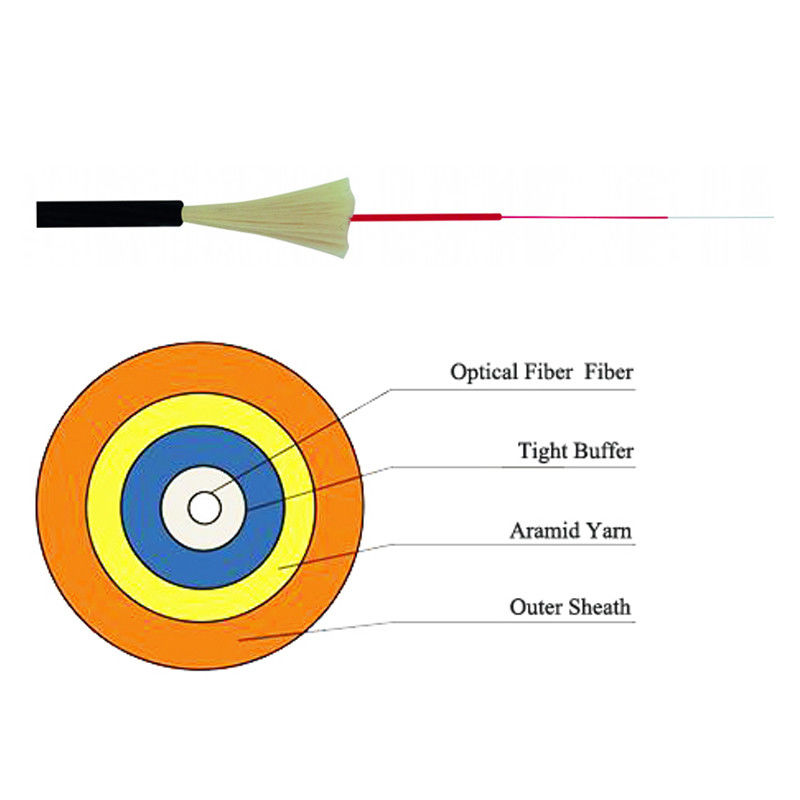

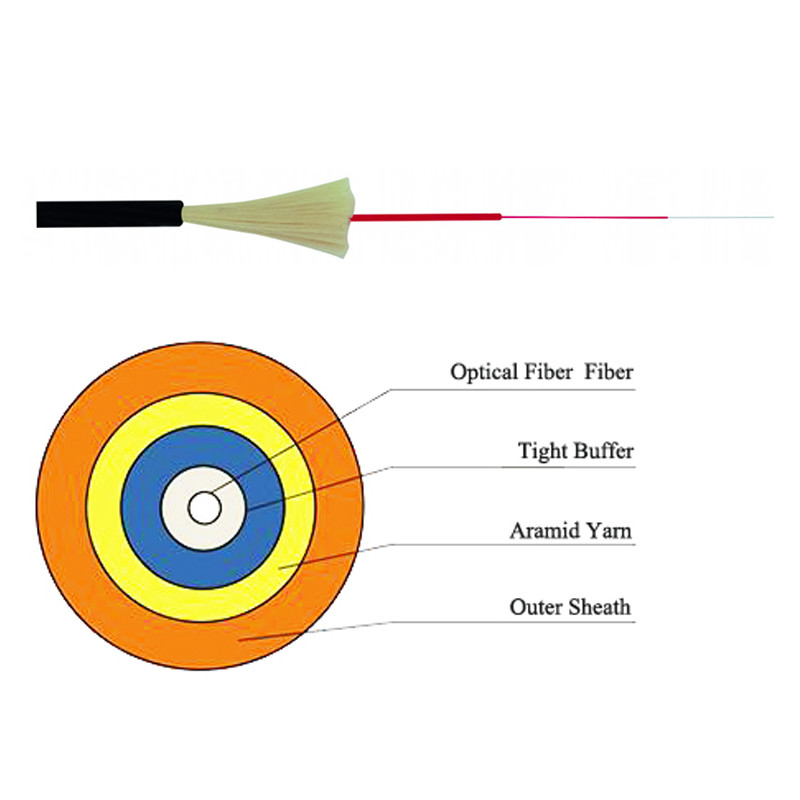

Fiber Optik Yükseltici Kablolar, binaya girerken geçiş ekine ihtiyaç duymadan hava, kanal ve doğrudan gömülü uygulamalar için tasarlanmış alev geciktirici, UV ışınlarına dayanıklı iç/dış mekan kablolarıdır.1-24 fiberlik fiber sayılarında mevcut olan sıkı tamponlu yapı, yerel alan ağındaki (LAN) düşük fiber sayımlı uygulamalar için daha kolay sonlandırmayı kolaylaştırır ve yayma kitlerine olan ihtiyacı ortadan kaldırır.Tasarım, kolay tanımlama, tutarlı soyma ve doğrudan sonlandırma için TIA-598 renk kodlu 900 µm TBII Tamponlu Fiberlere sahiptir.50 µm, 62,5 µm, tek modlu ve hibrit versiyonlarda mevcut olan kablo tasarımı, ICEA S-104-696 test kriterlerini karşılar ve ayrıca yükseltici ve genel amaçlı kullanım için OFNR ve FT-4 listelenmiştir.Kablonun küçük çapı ve bükülme yarıçapı, alanı kısıtlı alanlarda kolay kurulum sağlarken yenilikçi su engelleme teknolojisi OSP uygulamaları için idealdir.
Özellikler
Başvuru
Optik Özellikler (G657A2)
| özellikleri | Koşullar | Belirtilen Değerler | Birimler |
| geometrik özellikler | |||
| Kaplama çapı | 125,0±0,7 | µm | |
| Dairesel olmayan kaplama | ≤0.7 | % | |
| Kaplama çapı | 245±5 | µm | |
| Kaplama/kaplama eşmerkezlilik hatası | ≤12 | µm | |
| Dairesel olmayan kaplama | ≤6.0 | % | |
| Çekirdek/kaplama eşmerkezlilik hatası | ≤0.5 | µm | |
| kıvırmak | ≥4 | m | |
| optik özellikler | |||
| 1310nm | ≤0.35 | dB/km | |
| 1383nm | ≤0.35 | dB/km | |
| 1550nm | ≤0.21 | dB/km | |
| zayıflama | 1625nm | ≤0.23 | dB/km |
| Zayıflama ve Dalga Boyu | 1525~1575nm | ≤0.02 | MHz*km |
| maks.bir fark | |||
| 1285~1330nm | ≤0.03 | MHz*km | |
| Sıfır dağılım dalga boyu | 1300~1324 | nm | |
| Sıfır dağılım eğimi | ≤0.092 | ps/(nm2*km) | |
| Polarizasyon modu dağılımı | |||
| PMD maksimum bireysel fiber | ≤0.1 | ps/km1/2 | |
| PMD tasarım bağlantı değeri | ≤0.06 | ps/km1/2 | |
| tipik kuvvet | 0.04 | ps/km1/2 | |
| Kablo kesme dalga boyu | ≤1260 | nm | |
| Mod alan çapı | 1550nm | 9.3~10.3 | µm |
| 1310nm | 8.4~9.3 | µm | |
| Grup kırılma indeksi | 1550nm | 1.467 | |
| 1310nm | 1.466 | ||
| Çevresel özellikler | 1310nm, 1550nm&1625nm | ||
| Sıcaklık döngüsü | -60℃ ila +85℃ | ≤0.05 | dB/km |
| Sıcaklık-nem döngüsü | -10℃ ila +85℃, | ≤0.05 | dB/km |
| %4 ila %98 bağıl nem | |||
| suya daldırma | 23℃, 30 gün | ≤0.05 | dB/km |
| Kuru sıcak | 85℃, 30 gün | ≤0.05 | dB/km |
| nemli ısı | 85℃, %85 RH, 30 gün | ≤0.05 | dB/km |
| mekanik özellikler | |||
| Kanıt testi | ≥9.0 | N | |
| ≥1.0 | % | ||
| ≥100 | kpsi | ||
| Makro bükülme kaynaklı kayıp | |||
| 1Dönüş @5mm Yarıçap | 1550nm | ≤0.15 | dB |
| 1Dönüş @5mm Yarıçap | 1625 mm | ≤0.45 | dB |
| 1Dönüş @7.5mm Yarıçap | 1550nm | ≤0.08 | dB |
| 1Dönüş @7.5mm Yarıçap | 1625 mm | ≤0.25 | dB |
| 1Dönüş @10mm Yarıçap | 1550nm | ≤0.03 | dB |
| 1Dönüş @10mm Yarıçap | 1625 mm | ≤0.10 | dB |
| Kaplama şeridi kuvveti | Tipik ortalama kuvvet | 1.5 | N |
| tepe kuvveti | ≥1.3 ≤8.9 | N | |
| Dinamik stres korozyonu duyarlılık parametresi | 27 | ||
Şartname
| ŞARTNAME | BİRİM | 4F | 6F | 8F | 12F | 24F |
| Nominal Kablo Çapı | mm | 5.8 | 6.2 | 6.8 | 6.6 | 8.2 |
| Nominal Ağırlık | kg/km | 28 | 33 | 36 | 41 | 58 |
| Sıcaklık aralığı | °C | -10 ila 70 | ||||
| Maksimum Çekme Gerginliği | N | 600 | 600 | 600 | 600 | 900 |
| Maks.Ezilme Direnci | N/100 mm | 500 | 500 | 500 | 500 | 500 |
| Uzun Süreli Ezilme | N/100 mm | 250 | 250 | 250 | 250 | 250 |
| Min.Bükme Yarıçapı – Yük Altında | mm | 120 | 124 | 136 | 144 | 160 |
| Min.Bükme Yarıçapı – Yüksüz | mm | 89 | 93 | 102 | 108 | 120 |
| Lifler ve tüpler için Renk Kodu | Mavi, Turuncu, Yeşil, Kahverengi, Gri, Beyaz, Kırmızı, Siyah, Sarı, Menekşe, Pembe, Aqua | |||||
