| Menşe yeri: | Çin |
|---|---|
| Marka adı: | SKYLYNN or OEM, ODM |
| Sertifika: | ISO, ROHS, CE |
| Min sipariş miktarı: | 2km |
| Ambalaj bilgileri: | AHŞAP VARİL, KARTON |
| Teslim süresi: | 5-10 gün |
| Ödeme koşulları: | T/T, L/C, Batı Birliği |
| Yetenek temini: | 100.000 çekirdek |
| Model numarası.: | FTTH GJYFJH | Başvuru: | FTTH FTTB FTTX Ağı |
|---|---|---|---|
| Elyaf Türü: | G657A2 | Ürün adı: | FTTH İç Mekan Kablosu |
| Sertifika: | ISO9001/CE/RoHS | Ceket malzemesi: | LSZH |
| Vurgulamak: | G657B3 Ftth Düz Bırakma Kablosu,G657A2 FTTH Bırakma Kablosu,Naylon Ftth Düz Bırakma Kablosu |
||

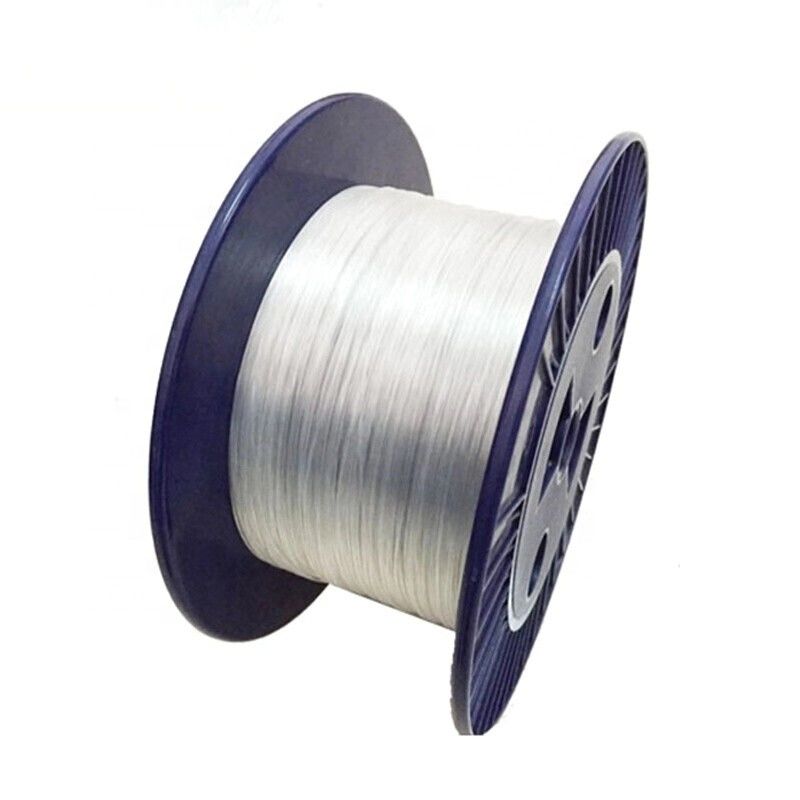

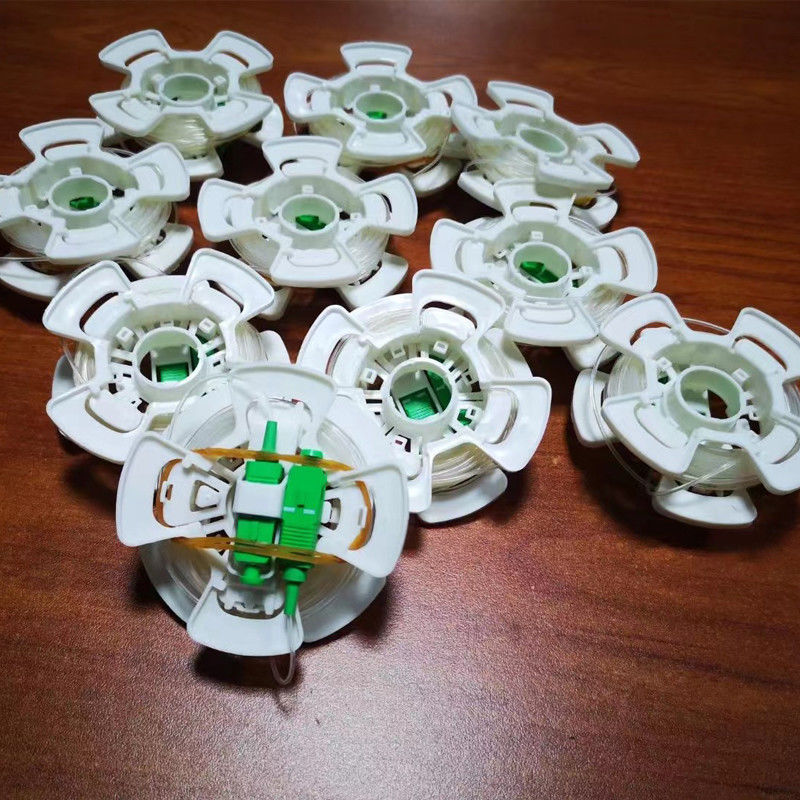

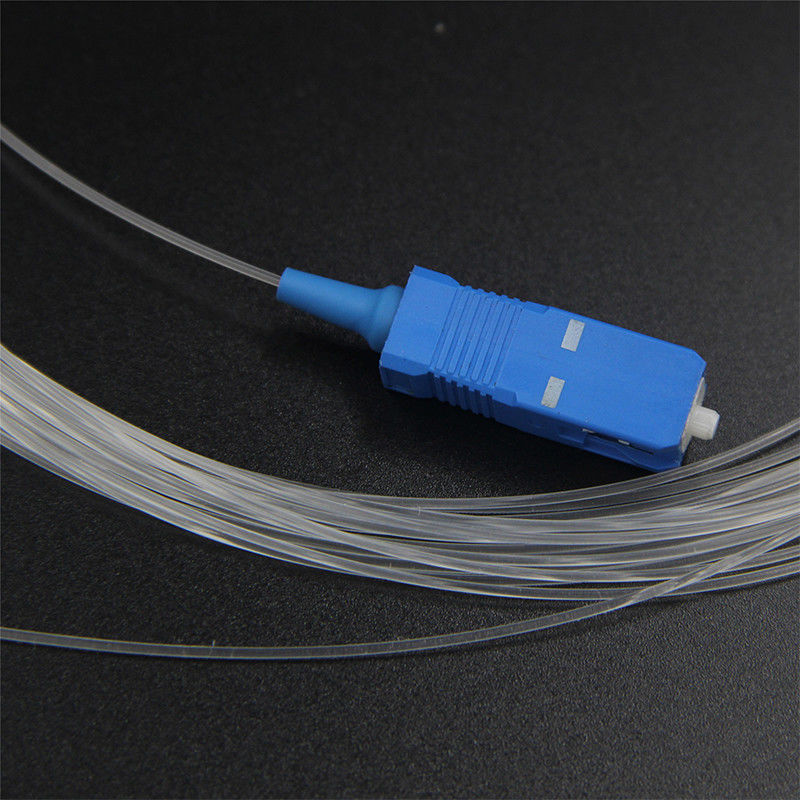

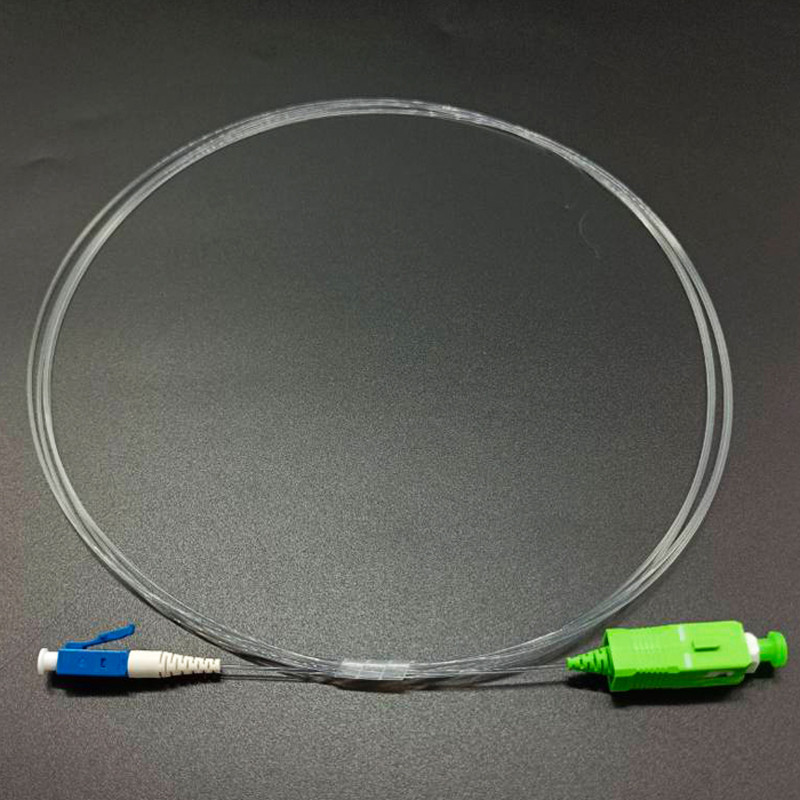

Görünmez Fiber Optik Patch Cord
1. Yenilenmiş evlerin, ofislerin, ticari dükkanların vb. iç ortamlarını çözün.
2. Biten dekorasyon işlerine zarar vermeden, dekorasyon etkisini etkilemeden veya çok az etkilemeden.
3. Boru takmaya gerek yok, delik yok, perçin yok ve diğer sabitleme yöntemleri.
4. Köşe çizgileri, kapılar ve pencereler, pencere kenarları vb. boyunca fiberi eve kadar uzatın ve odanın herhangi bir köşesine kadar uzanın.
5. Sadece güzel olmakla kalmaz, aynı zamanda sakinlere en az rahatsızlık vererek hızlı ve kolay bir şekilde kurulabilir ve inşaat zorluğunu ve malzeme maliyetini büyük ölçüde azaltabilir.
Özellikler
Düşük ekleme kaybı, yüksek geri dönüş kaybı
Mükemmel mekanik dayanıklılık
Yüksek güvenilirlik ve istikrar
Tekrarlanabilirlik ve değiştirilebilirlik açısından iyi
Başvuru
Fiber optik iletişim ağları
Optik erişim ağı
Veri işleme ağları
Tesis kurulumları
Optik Özellikler (G657A2)
| özellikleri | Koşullar | Belirtilen Değerler | Birimler |
| geometrik özellikler | |||
| Kaplama çapı | 125,0±0,7 | µm | |
| Dairesel olmayan kaplama | ≤0.7 | % | |
| Kaplama çapı | 245±5 | µm | |
| Kaplama/kaplama eşmerkezlilik hatası | ≤12 | µm | |
| Dairesel olmayan kaplama | ≤6.0 | % | |
| Çekirdek/kaplama eşmerkezlilik hatası | ≤0.5 | µm | |
| kıvırmak | ≥4 | m | |
| optik özellikler | |||
| 1310nm | ≤0,35 | dB/km | |
| 1383nm | ≤0,35 | dB/km | |
| 1550nm | ≤0.21 | dB/km | |
| zayıflama | 1625nm | ≤0.23 | dB/km |
| Zayıflama ve Dalga Boyu | 1525~1575nm | ≤0.02 | MHz*km |
| maks.bir fark | |||
| 1285~1330nm | ≤0.03 | MHz*km | |
| Sıfır dağılım dalga boyu | 1300~1324 | nm | |
| Sıfır dağılım eğimi | ≤0.092 | ps/(nm2*km) | |
| Polarizasyon modu dağılımı | |||
| PMD maksimum bireysel fiber | ≤0.1 | ps/km1/2 | |
| PMD tasarım bağlantı değeri | ≤0.06 | ps/km1/2 | |
| tipik kuvvet | 0.04 | ps/km1/2 | |
| Kablo kesme dalga boyu | ≤1260 | nm | |
| Mod alan çapı | 1550nm | 9.3~10.3 | µm |
| 1310nm | 8.4~9.3 | µm | |
| Grup kırılma indeksi | 1550nm | 1.467 | |
| 1310nm | 1.466 | ||
| Çevresel özellikler | 1310nm, 1550nm&1625nm | ||
| Sıcaklık döngüsü | -60℃ ila +85℃ | ≤0.05 | dB/km |
| Sıcaklık-nem döngüsü | -10℃ ila +85℃, | ≤0.05 | dB/km |
| %4 ila %98 BN | |||
| suya daldırma | 23℃, 30 gün | ≤0.05 | dB/km |
| Kuru sıcak | 85℃, 30 gün | ≤0.05 | dB/km |
| nemli ısı | 85℃, %85 RH, 30 gün | ≤0.05 | dB/km |
| Mekanik özellikler | |||
| Kanıt testi | ≥9.0 | N | |
| ≥1.0 | % | ||
| ≥100 | kpsi | ||
| Makro bükülme kaynaklı kayıp | |||
| 1Dönüş @5mm Yarıçap | 1550nm | ≤0.15 | dB |
| 1Dönüş @5mm Yarıçap | 1625 mm | ≤0.45 | dB |
| 1Dönüş @7.5mm Yarıçap | 1550nm | ≤0.08 | dB |
| 1Dönüş @7.5mm Yarıçap | 1625 mm | ≤0,25 | dB |
| 1Dönüş @10mm Yarıçap | 1550nm | ≤0.03 | dB |
| 1Dönüş @10mm Yarıçap | 1625 mm | ≤0.10 | dB |
| Kaplama şeridi kuvveti | Tipik ortalama kuvvet | 1.5 | N |
| tepe kuvveti | ≥1.3 ≤8.9 | N | |
| Dinamik stres korozyonu duyarlılık parametresi | 27 | ||
Şartname
| ŞARTNAME | BİRİM | 4F | 6F | 8F | 12F | 24F |
| Nominal Kablo Çapı | mm | 5.8 | 6.2 | 6.8 | 6.6 | 8.2 |
| Nominal Ağırlık | kg/km | 28 | 33 | 36 | 41 | 58 |
| Sıcaklık aralığı | °C | -10 ila 70 | ||||
| Maksimum Çekme Gerginliği | N | 600 | 600 | 600 | 600 | 900 |
| Maks.Ezilme Direnci | N/100 mm | 500 | 500 | 500 | 500 | 500 |
| Uzun Süreli Ezilme | N/100 mm | 250 | 250 | 250 | 250 | 250 |
| Min.Bükme Yarıçapı – Yük Altında | mm | 120 | 124 | 136 | 144 | 160 |
| Min.Bükme Yarıçapı – Yüksüz | mm | 89 | 93 | 102 | 108 | 120 |
| Lifler ve tüpler için Renk Kodu | Mavi, Turuncu, Yeşil, Kahverengi, Gri, Beyaz, Kırmızı, Siyah, Sarı, Menekşe, Pembe, Aqua | |||||
